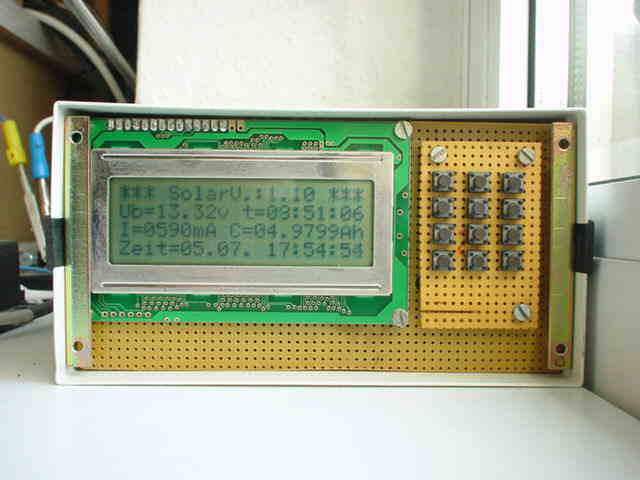

C-Control Projekt Nr. 2
(für Innenansicht mit Maus auf das Bild gehen)
Hauptaufgabe:
ständige Solardatenerfassung
(läuft seit Januar 2000)
Diese System besteht aus der "C-Control/M-Unit
1.1"
von CONRAD ELECTRONIC, sowie einem Spannungs- und einem Strom-Sensor.
Für die M-Unit wurde ein Applications-Board entwickelt, das alle
Schutzbeschaltungen/Pulldownwiderstände sowie die Spannungsgenerierung für
die Sensoren enthält, wie das richtige Applications-Board für die "Main-Unit
I". Das Gehäusen enthält seit kurzem weiterhin den Strom-Sensor, den
Spannungs-Sensor und auch den Solarlade-Regler! Das verringerte den Kabelsalat
hinter dem Gehäuse merklich. Jetzt gibt es auf der Rückseite nur noch das
Zuführungskabel von der Solaranlage und das Ladekabel das zur Solarbatterie
führt. Über eine serielle Schnittstelle können die Solardaten dann zum PC
übertragen und ausgewertet werden (z.B. mit Hyperterminal).
Programme:
- Programm zur Solardatenerfassung (siehe auch Seite Amateurfunk)
Größe: 5178 Byte (3014 Byte für Datenspeicherung)
Programm-Info: Solar V1.10
|
