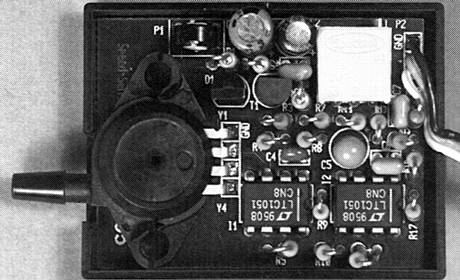

Der Geschwindigkeits-Sensor ist ein Zubehör für das Telemetriemodul, die Telemetrie- Wetterstation oder das Application-Board I . Es ermöglicht
die Geschwindigkeit im Bereich von 14 bis 230 km/h nach
dem Staudruckprinzip zu
messen. Als Sensor dient hier der MPX2010. Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 7.5 mA
- Messbereich Geschwindigkeit von 14 bis 230 km/h,
+/-4%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 87 90, Preis ca.
60€
Berechnung:
für Basic-Unit:
define ad_speed ad[1] 'ad[1] bis ad[8] je nach
verwendetem Analogeingang
define speed byte
#start
looktab speedtable, ad_speed, speed
print speed;" km/h"
goto start
end
table speedtable "tables/speed230.tab"
für Telemetriemodul:
Eingangssignal A
Tabelle SPEED230.TAB verwenden
Schaltplan:
Download
|
