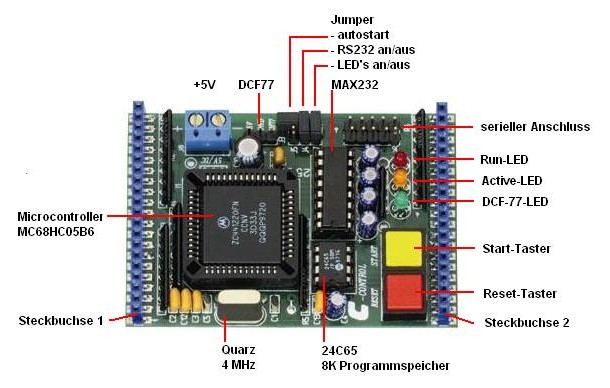

C-Control Main Unit I

Das Herzstück der C-Control Main Unit I ist  ein Mikrocontroller MOTOROLA MC68HC05B6 mit 4 MHz, den es in der PLUS-Version (grafische Programmierung) und in der BASIC-Version gibt. Die Basic-Version kennt 72 Befehle. Die geschriebenen Programme laufen mit maximal 1000 Befehlen pro Sekunde ab. Der 8K-EEprom dient als Programm und Datenspeicher. Es gibt einen Anschluss für eine DCF77-Aktivantenne der gleichzeitig auch als Frequenzmesseingang dient. Ein serieller Anschluss ist vorhanden, zur Kommunikation und zum Laden der Programm-Codes in den EEprom. An den Steckbuchsen 1 und 2 sind sämtliche Ports (außer Freq2) verfügbar für den Anschluss von eigenen Anwendungen, hauptsächlich zur Verbindung mit dem Applikation-Board I.

Technische Daten:
- Maße (L/B/H): 76 x 52 x 18 mm
- Betriebsspannung 5V
- Stromaufnahme ca. 30mA (10mA ohne LED's und RS232)
- Taktfrequenz 4 MHz
- 24 Byte RAM für User-Variablen (ganz schön knapp!)
- 8 AD-Wandlereingänge (8-Bit) 0..5V gegen gemeinsame Masse
- 16 digitale Ein- oder Ausgänge, frei programmierbar (5V/10mA)
- 2 analoge Ausgänge pulsweiten moduliert, PWM-Rate 1953 Hz
- 8K EEprom seriell, Typ 24C65 (für Programm und Daten)
- Anschlussmöglichkeit für DCF-77-Aktivantenne
  (auch für Frequenzmessung nutzbar bis 5 KHz)
- serielle Schnittstelle:  9600 Baud, 8 Bit, 1 Startbit, 1 Stoppbit, kein Parity, kein Handshake
- Conrad-Katalog 2005, Best.-Nr.: 95 05 72-55, Preis 49.95€
