Sensor-Modul 2
Luftdruck

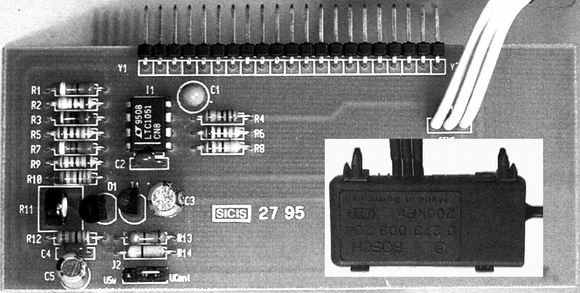

Das Sensor-Modul 2 ist ein Steckkartenmodul für die Telemetriewetterstation. Es ermöglicht den Luftdruck zu messen. Bei Datenraten über 1 Minute kann das Modul stromsparend mit geschalteter Betriebsspannung (Jumper J1 auf Usw) oder ständig an der Betriebsspannung (Jumper J1 auf Ucont) betrieben werden.

Technische Daten:
- Maße (L/B/H):  100 x 42 x 33 mm
- Betriebsspannung 6.5 Volt (von der Telemetrie-Wetterstation)
- Stromaufnahme ca.  9.5 mA
- Messbereich  Luftdruck von 815 bis 1070 hPa, +/-2%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 87 07, Preis ca. 64€

Berechnung:

Eingangssignal D
Tabelle BARO.TAB verwenden

Schaltplan:
Download
