Der Gleichstrom-Sensor ist ein Zubehör für das Telemetriemodul oder das
Application-Board I. Es ermöglicht, in 2 Messbereichen, Gleichströme von 0..2,55
Ampere oder 0..25,5 Ampere zu messen. Dafür muss der Jumper J3 auf die
entsprechende Position gesteckt werden Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 0.15 mA
- Messbereich 0..2.55 A mit 10 mA Auflösung +/-2%
- Messbereich 0..25.5 A mit 100 mA Auflösung +/-2%
- zuletzt im Conrad-Katalog 2003. Best.-Nr.: 10 88 39, Preis ca. 25€
Berechnung:
für Basic-Unit:
define ad_strom ad[2] 'ad[1] bis ad[8] je nach
verwendetem Analogeingang
define strom byte
#start
strom=ad_strom
print strom/100;".";strom mod 100;" A" (für 2.5A)
'print strom/10;".";strom mod 10;" A "
(für 25.5A)
goto start
end
für Telemetriemodul:
Eingangssignal A
Y=2.55 * X /255 (für 2.55A) oder
Y=25.5 * X /255 (für 25.5A)

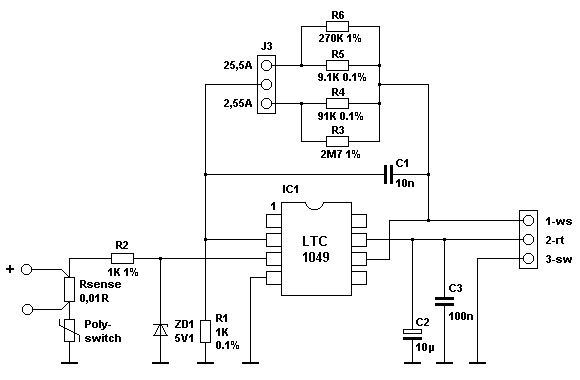

Schaltplan:
|
