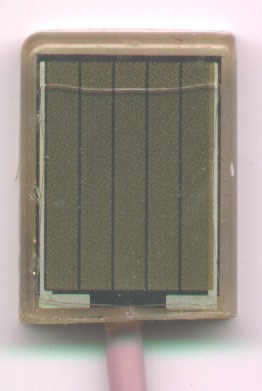

Der Helligkeits-Sensor ist Eigenbau und kann verwendet werden für das Telemetriemodul oder das
Application-Board I. Es ermöglicht die Helligkeit von 0..85000 Lux zu messen. Technische Daten:
- Maße (L/B/H): 37 x 29 x 10 mm
- Betriebsspannung wird nicht benötigt
- Messbereich 0..85000 Lux
- Solarzelle Panasonic BP-243318, Maße 33 x 24 mm
zuletzt im Conrad-Katalog 2003, Bestell.-Nr.: 196576
Berechnung:
für Basic-Unit:
define ad_lux ad[3] 'ad[1] bis ad[8] je nach verwendetem
Analogeingang
define lux word
#start
looktab luxtable, ad_lux, lux
print lux;" Lux "
goto start
end
table luxtable "tables/lux.tab"
für Telemetriemodul:
Eingangssignal A
Tabelle LUX.TAB verwenden
Schaltplan:
|
