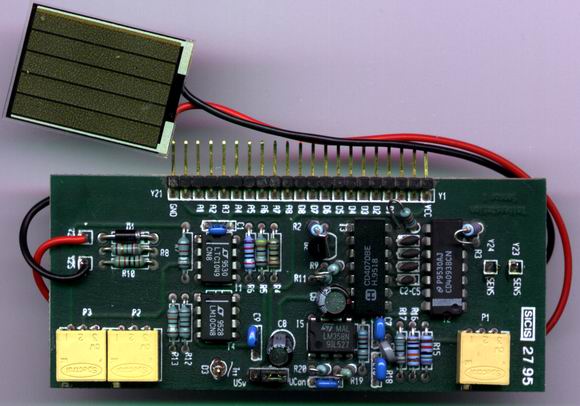

Das Sensor-Modul 1 ist ein Steckkartenmodul für die Telemetriewetterstation. Es ermöglicht die
Luftfeuchtigkeit, die Temperatur und die Helligkeit zu
messen. Bei Datenraten über 1 Minute kann das Modul stromsparend mit geschalteter Betriebsspannung
(Jumper J1 auf Usw) oder ständig an der Betriebsspannung (Jumper J1 auf Ucont)
betrieben werden. Auf Grund des auf der Rückseite angebrachten Feuchtesensors
sollte das Modul im Slot 5 betrieben werden.
(Typ der Solarzelle: Panasonic BP-243318) Technische Daten:
- Maße (L/B/H): 100 x 42 x 33 mm
- Betriebsspannung 6.5 Volt (von der Telemetrie-Wetterstation)
- Stromaufnahme ca. 5 mA
- Messbereich Luftfeuchte von 10 bis 90 %, +/-3%
- Messbereich Temperatur von -27.5 bis 100 Grad C,
+/-1%
- Messbereich Helligkeit von 0 bis 85000 Lux, +/-10%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 87 31, Preis ca.
49€
Berechnung:
für Luftfeuchte:
Eingangssignal G
Tabelle HYG.TAB verwenden
für Temperatur:
Eingangssignal H
Tabelle KTY.TAB verwenden
für Helligkeit
Eingangssignal F
Tabelle LUX.TAB verwenden
Schaltplan:
Download
|
