Selbstbauprojekt  Antennenrelaisbox

für hohe Leistungen

© DC9ZP  2008

Bauanleitung GU43B PA

Der passende Tuner zur Endstufe, selbst gebaut

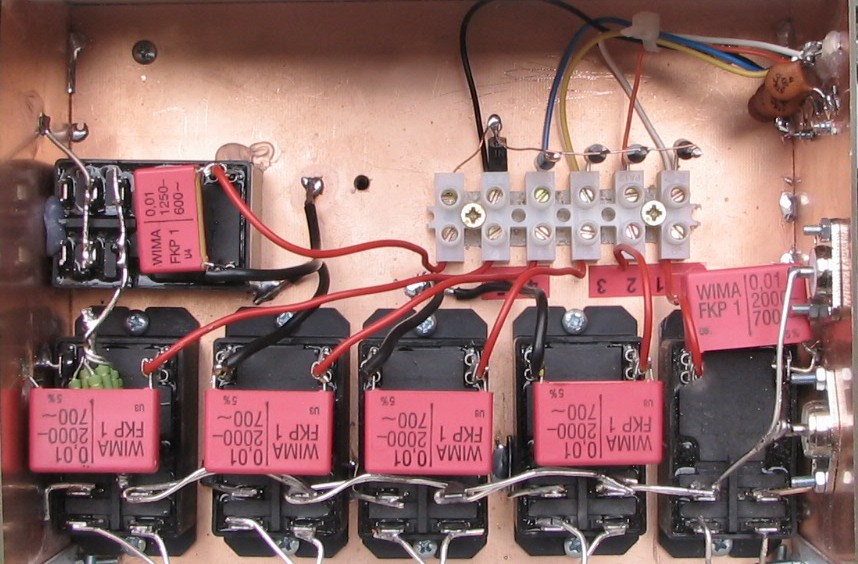

Ein 5-fach Antennenumschalter mit Hochlastrelais

 Die auf dem Weltmarkt erheblich gestiegenen Kupferpreise schlagen auch auf unser Hobby durch. Verglichen mit den Entgelten in den letzten Jahren, muss man mittlerweile den doppelten bis dreifachen Preis zahlen. Das ist Grund genug, um über kostensparende Rationalisierungs­maßnahmen seiner Verkabelung  nachzudenken. Wer mehrere Antennen hat und für jede Speiseleitung ein eigenes Koaxialkabel vorhält kann naturgemäß am meisten sparen, wenn er einen relaisgestützten Antennenumschalter einsetzt für den nur eine Speiseleitung und ein  Steuerkabel  erforderlich ist. Das hier beschriebene Projekt kann in wenigen Stunden an einem verregneten Wochenende realisiert werden.

Im Sinne hoher Betriebssicherheit und Wartungsfreiheit, ist der Muster-Antennenumschalter so ausgelegt, dass er die in DL zulässige Sendeleistung von 750 Watt dauerhaft aushält. Die Antennen werden zweipolig geschaltet, sie sind also galvanisch voneinander getrennt. Die Bauanleitung als PDF-Datei kann bei mir gegen Ausgleich der Übertragungskosten angefordert werden.
