Технические возможности Формирователя Координатных Пакетов APRS TinyTrak3 фирмы BYONICS.



Для упрощения аппаратно-программной части оборудования мобильных объектов APRS последнее время стали широко применятся формирователи координатных пакетов.

Их использование для мобильных объектов позволяет:

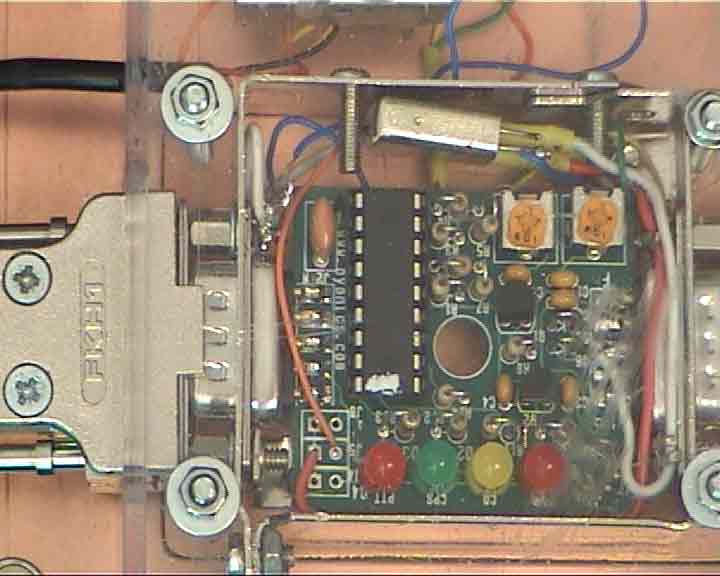

После получения набора TinyTrak3 фирмы BYONICS его сборки и наладки Анатолием, DL8RCB  появилась возможность не понаслышке, а в живую познакомиться с возможностями Формирователя Координатных Пакетов APRS (ФКП) по-английски TRAСKER.

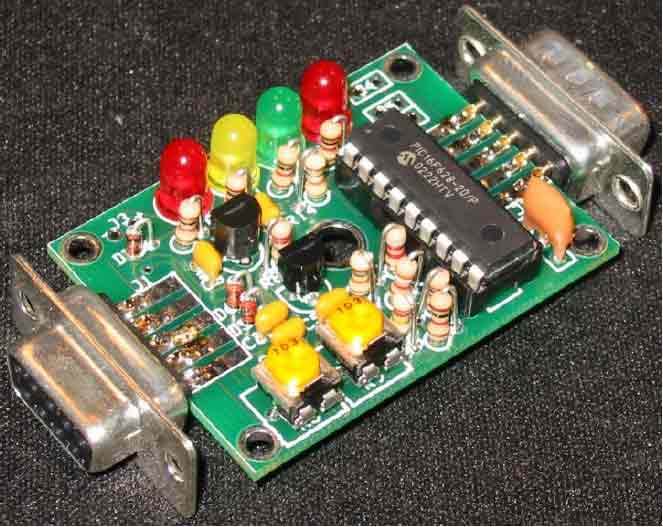

Технически формирователь представляет из себя простое, компактное устройство на основе программируемого PIC контроллера 16F628-20/p.

На плате также расположен стабилизатор 5V,  индикаторы, схема согласования уровней , два разъёма для подключения GPS приёмника, трансивера и контакты для переключателя конфигурации.





Все возможности реализованы в фирменном программном обеспечении, записанном на PIC контроллере у изготовителя. Также в состав программного обеспечения входит программа чтения, изменения и записи  конфигурации TinyTrakConfig.exe.



GPS приёмник подключается к ФКП через DB9 female разъём  и расчитан на  приёмники с протоколом обмена NMEA 0183 (описание протокола можно посмотреть по адресу  http://www.qslnet.de/member/rz3tw/NMEA/nmea.htm).

Через этот же разъём на GPS приёмник также может подаваться напряжение питание от общего источника.



Трансивер подключается через разъём DB9 male на который выведен звуковой сигнал, сигналы управления PPT и сигналы последовательного обмена для чтения и записи конфигурации.

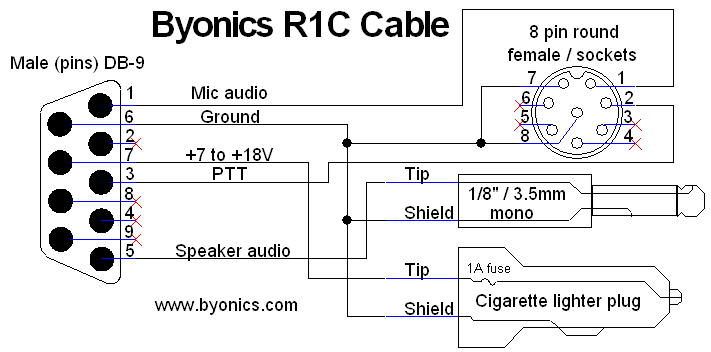

ФКП подключается к трансиверам "KENWOOD" по схеме.







Программное обеспечение TinyTrak3 обеспечивает:

  1. Формирование пакета со скоростью 300 и 1200 baud ;
  2. Устанавливать любой знак объекта , как из основной, так и альтернативной таблицы.
  3. 4 вида формирования APRS пакета стандартный, NMEA, MIC-E, и MIC-E с печатными символами.
  4. Запрет/разрешение формирования пакета при низкой достоверности определения информации приёмником GPS.
  5. Изменять вариант передачи пакета – по такту, в конце голосовой передачи, внутри голосовой передачи.
  6. Включать/не включать высоту нахождения объекта в пакет.
  7. Изменение частоты включения информации  о состоянии объекта в пакет.
  8. Настройка временных параметров интерфейсов.
  9. Два формата формирования времени пакета.
  10. Изменение формирования такта пакета по алгоритму SmartBeaconing в зависимости от параметров движения.
  11. Тестирование и коррекцию частот формирования.
  12. Индикацию состояния и работы элементов системы.
  13. Передачу пакета во время отсутствия сигнала от пакетов других объектов сети.
  14. Чтение, изменение и запись текущёй конфигурации. Конфигурирование осуществляется по "нуль-модемному" кабелю.
  15. Возможность использования без GPS для формирования пакета  стационарного объекта.
  16. Переключение между двумя независимыми конфигурационными страницами внешним переключателем.

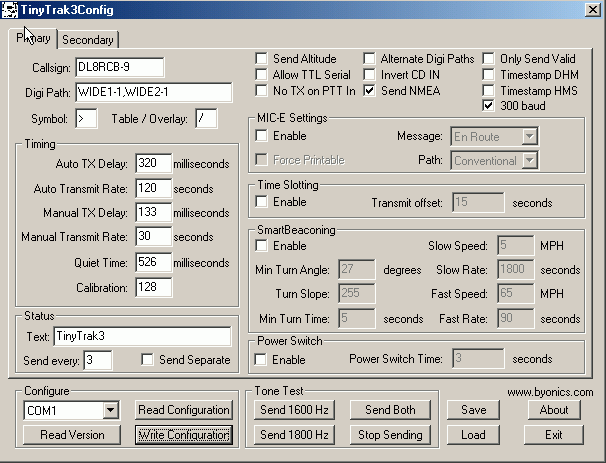

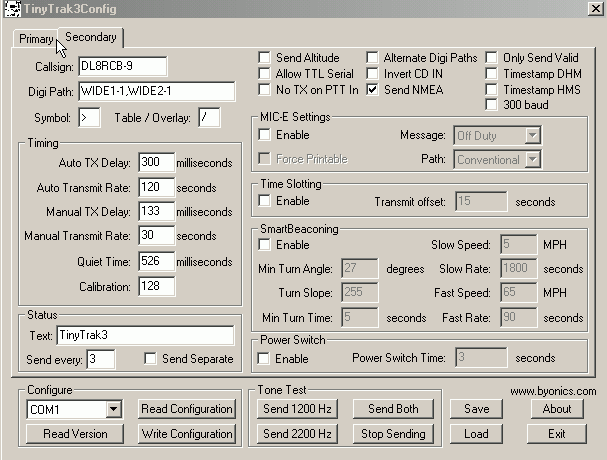

В окнах программы TinyTrakConfig.exe видны варианты конфигурации для 1200 и 300 baud





Вид сформированных пакетов:

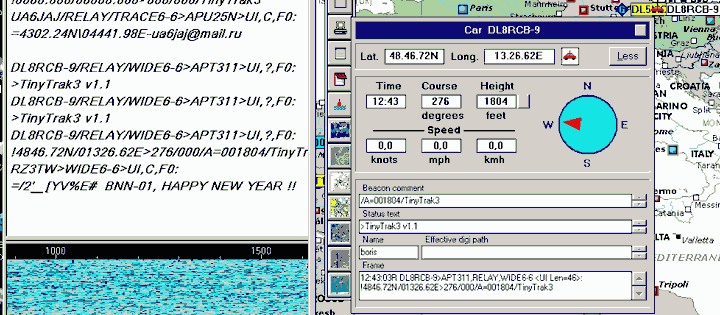

1. Стандартный

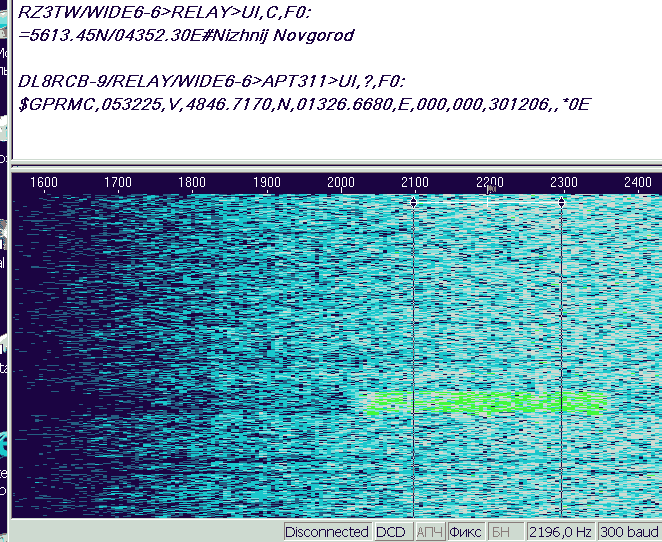

  2. NMEA - в пакет включается информация полученная из GPS.

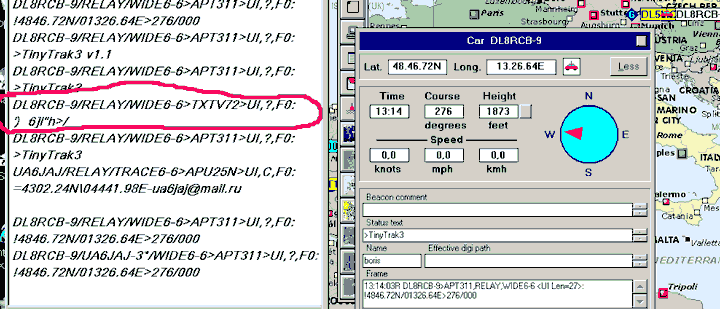

3. MIC-E – кодированная, компактная форма передачи информации в пакете. Применяется для сокращения длительности пакета и увеличения достоверности его принятия. Особо эффективна на КВ в условиях сильных помех.









Детальное изучение возможностей TinyTrak 3 показало , что ФКП обладает целым рядом уникальными возможностями, прост в повторении и настройке.

К сожалению часть функций нельзя применить без доработки с КВ трансиверами старого поколения, что заставило Анатолия изменить схему формирования РТТ out и не использовать сигнал PTT in.





Есть вопросы и к структуре формируемого пакета, хотя тем не менее он правильно интерпретируется UI-view32.


Простота комплектации и изготовления, понятные, развитые функциональные возможности и компактность, удобное конфигурирование и низкая стоимость позволит широко применять этот ФКП  для работы мобильных объектов APRS, как на УКВ, так и на КВ.



Более детально с TinyTrak 3  можно познакомится на сайте www.byonics.com/tinytrak.

Познакомится с опытом изготовления, наладки и использования ФКП из набора деталей можно на сайте  http://www.qslnet.de/member/dl8rcb/technical.htm

Борис, RZ3TW

Спасибо Анатолию, DL8RCB за возможность детального исследования возможностей TinyTrak 3 на практике.
