O pulso de sincronismo e a sintonia do sinal SSTV.

No inicio do SSTV, o pulso de sincronismo era usado como tal, isto-é, servia para sincronizar o oscilador de varredura horizontal do monitor. Hoje, todos os modernos modos de transmissão de SSTV são baseados em osciladores totalmente livres (free run), ou seja, não há nenhum sincronismo entre placas de som transmissora e receptora,  que devem ser controlados a cristal, e perfeitamente ajustados via ajuste de slant.
Tomando o pulso de sincronismo horizontal isoladamente, (teoria da superposição), vemos que se trata de um sinal AM, mais exatamente ASK ON-OFF, ou seja, é um sinal de 1200 Hz que existe durante 5 ms e desaparece durante 440 ms, para dar lugar ao sinal FM de uma linha de vídeo.
(valores de tempo para Martin1 : 256 linhas em 114 segundos : uma linha dura:114/256=445 ms)

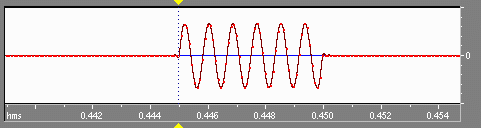

A sua forma de onda, que contém 1200x0,005=6 ciclos pode ser vista na figura seguinte:

É sabido que um sinal assim tem um espectro com envoltória senx/x, com máximo em 1200 Hz e nulos em intervalos de 200 Hz (1/5ms), e pode ser visto na figura seguinte :

Como esse pulso é o único sinal cuja freqüência não muda durante a transmissão de uma imagem (que não seja todo preta, ou toda branca, é claro!), ele é usado como referência para sintonia.
É importante notar que apenas em transmissões SSB é necessária uma correta sintonia, pois em SSB a portadora de RF é suprimida na transmissão e deve ser restituída na recepção no lugar exato (freqüência exata), pois um erro de sintonia em SSB provoca o mesmo erro na freqüência do sinal de audio, e provoca alteração na luminancia da imagem ( fica mais clara ou escura, e sem mudança de cor, pois as três componentes R,G e B são sempre iguais), nos modos RGB como por ex. Martin, Scottie, Wraase, P e AVT, como pode ser visto na imagem seguinte:


.
E além do erro de luminância, ainda causa um erro de matiz (ou cor) nos modos YC, como por ex. Robot , PD e HQ, como se vê na figura seguinte:
Nas figuras acima, um erro+ significa que o receptor esta sintonizado de forma tal que o sinal de audio demodulado esta com freqüência acima do normal (no caso aprox. 70 Hz), e erro- o contrário. A imagem da direita é a original transmitida, e a esquerda é a recebida com erros de sintonia. É obvio que se for desejado mais qualidade, esses modos devem ser evitados, a não ser que o soft tenha um AFC (controle automático de freqüência ou sintonia automática ) bastante eficiente. Com erro +, predominam os valores de Y, R-Y e B-Y, o que resulta num aumento de R e B em relação a G, fazendo com que a imagem fique puxando para o magenta (R+B = magenta), além de ficar mais clara. Com erro -, acontece o contrário, predominando o G, portanto a imagem fica esverdeada, além de mais escura.

Em transmissões AM ou FM não ocorre erro de deslocamento do audio, mesmo se o receptor não está exatamente sintonizado.

A maioria dos softs para SSTV utilizam como recurso de indicador de sintonia  um analisador de espectro simplificado, como por exemplo o JVComm (a esquerda)  e o Chromapix (a direita) :



O eixo horizontal de um espectro é a freqüência, que no JVComm é indicada assim:
Sync = 1200 Hz,  Black = 1500 Hz  e  White = 2300 Hz
Como o pulso dura muito pouco, o seu nível médio é muito pequeno, por exemplo, somente as duas raias azuis em cima da palavra Sync, por isso é reforçado por uma linha laranja no JVComm, (além do maior ganho na região vermelha ) .O espectro é na verdade um histograma, ou seja, um gráfico que representa quantas vezes ocorrem as diversas freqüências no sinal, usando barras azuis de amplitude proporcional ao numero de vezes.
Já o Chromapix parece usar um histograma mais elaborado (rápido). Assim o pulso aparece melhor (piscando evidentemente) e não precisa de reforço artificial.

A seguir mais alguns exemplos de indicadores de sintonia :

Também nestes casos, sempre há uma marca para o pulso de sincronismo = 1200 Hz e mais duas ou uma escala para o preto = 1500 Hz e o branco = 2300 Hz.

O indicador de sintonia do MMSSTV é o mais completo de todos, pois além de ter um verdadeiro  analisador de espectro (feito por FFT, com parâmetros ajustáveis: cores, sensibilidade e escala vertical linear ou logarítmica, rastro (trail) e rapidez de resposta ), ele ainda tem espectrograma em cascata (waterfall). Pode ser visto nitidamente o aspecto senx/x do pulso de sincronismo (em vermelho). E ainda mostra a envoltória de pico do espectro (em verde), junto com o valor atual (vermelho). No waterfall o pulso de sincronismo aparece como pequenos traços brancos :

     Para sintonizar o receptor de SSB, basta fazer coincidir o topo arredondado do pulso de sincronismo (no espectro) ou as linhas brancas (no waterfall) com a linha de 1200 Hz. Se o pulso for muito difícil de achar por causa do QRM por exemplo, então usamos o waterfall e posicionamos a faixa mais clara (sinal dominante) entre as linhas de 1500 e 2300 Hz.

O indicador do MMSSTV ainda tem a possibilidade de funcionar como detector FM no lugar de FFT, o que as vezes permite ver velhor o pulso de sincronismo e sintonizar o receptor até posicionar o rastro do pulso na linha de 1200 Hz:

Outro indicador que combina espectro (na verdade histograma) com waterfall é o MIXW:
(obs.: a tela do waterfall pode ser ajustada para espectro).

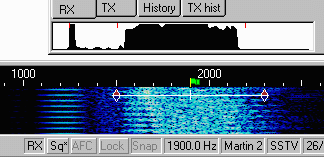

A parte superior é o indicador de sintonia, que fica debaixo da tela de RX SSTV. Há três marcas vermelhas : em 1200 Hz, onde aparece nitidamente o pulso de sincronismo, se o receptor de SSB estiver corretamente sintonizado, e as duas outras em 1500 e 2300 Hz, onde ficam concentradas as raias correspondentes a imagem. A parte inferior da imagem acima é o waterfall do MIXW, onde aparecem os traços horizontais correspondentes ao pulso de sincronismo, na região de 1200 Hz, e os rastros das raias do sinal da imagem, entre as duas marcas de 1500 e 2300 Hz, com centro em 1900 Hz (bandeirinha).
