SINAIS ESTRANHOS em HF
Por PY4ZBZ 28-10-2010 rev. 16-03-2023
Captados em Sete Lagoas MG, GH70un, com o SDR-IQ e antenas dipolo para 80, 40, 20 e 10 metros.

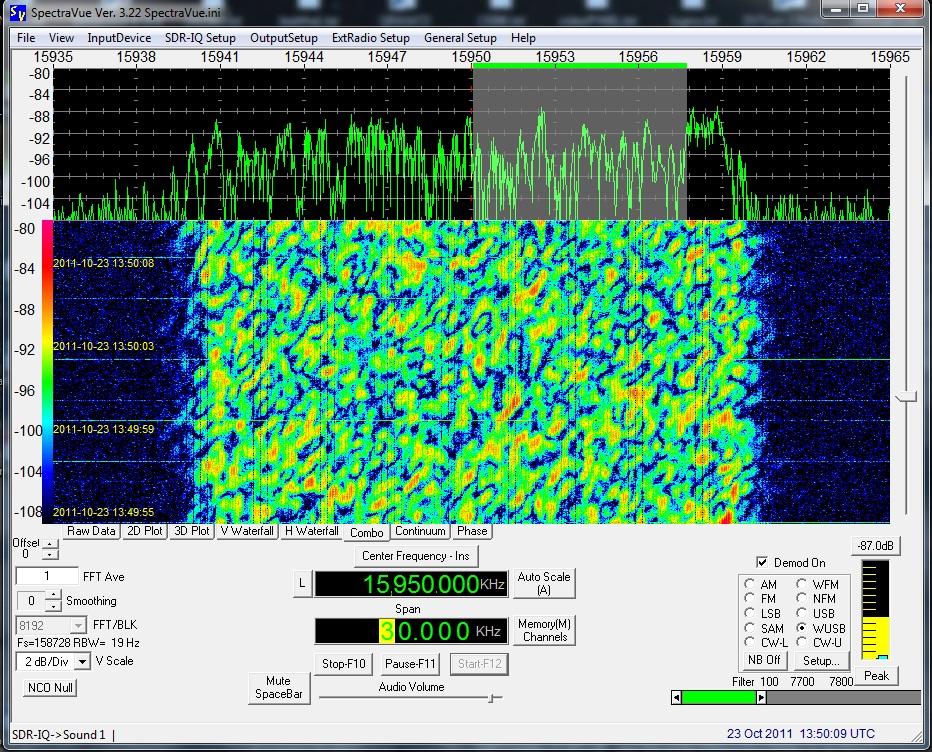

Esse é provavelmente um radar "trans-horizonte" OTH, como o Nostradamus ou o Pluto:

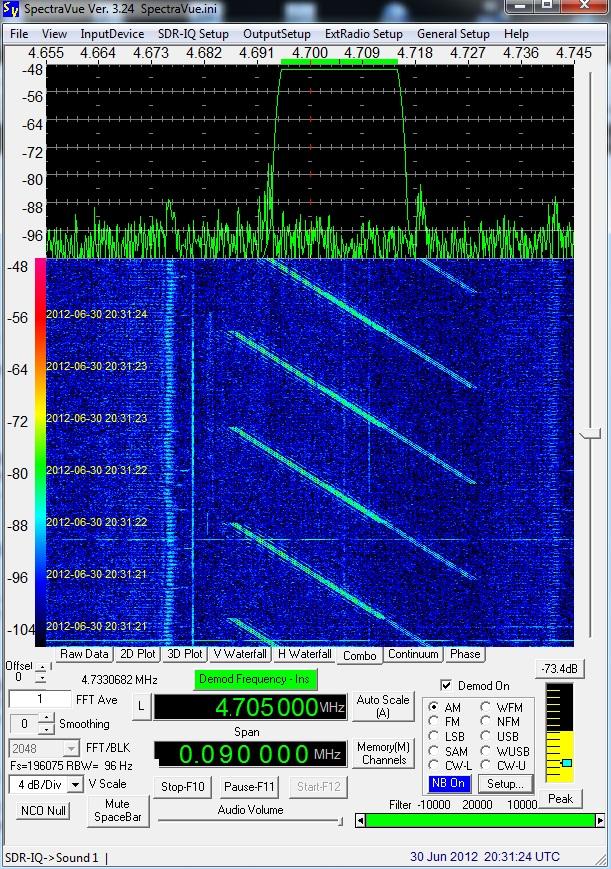

O sinal seguinte é de um CODAR, pois a sua varredura tem período de 1 segundo e banda de 45 kHz:
Num receptor AM o som demodulado é um bip a cada segundo.

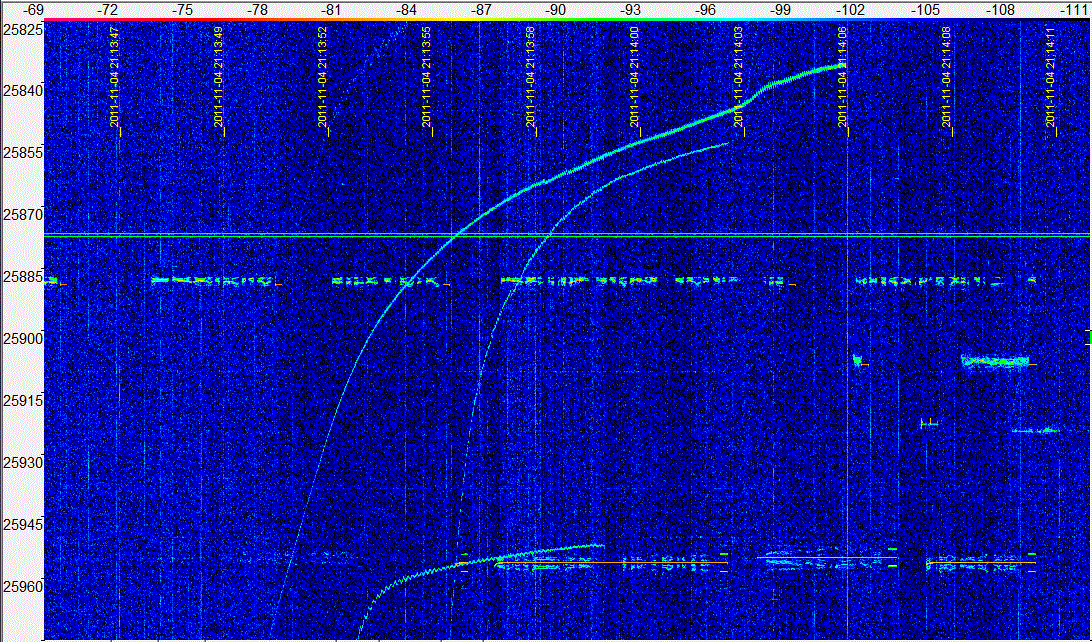

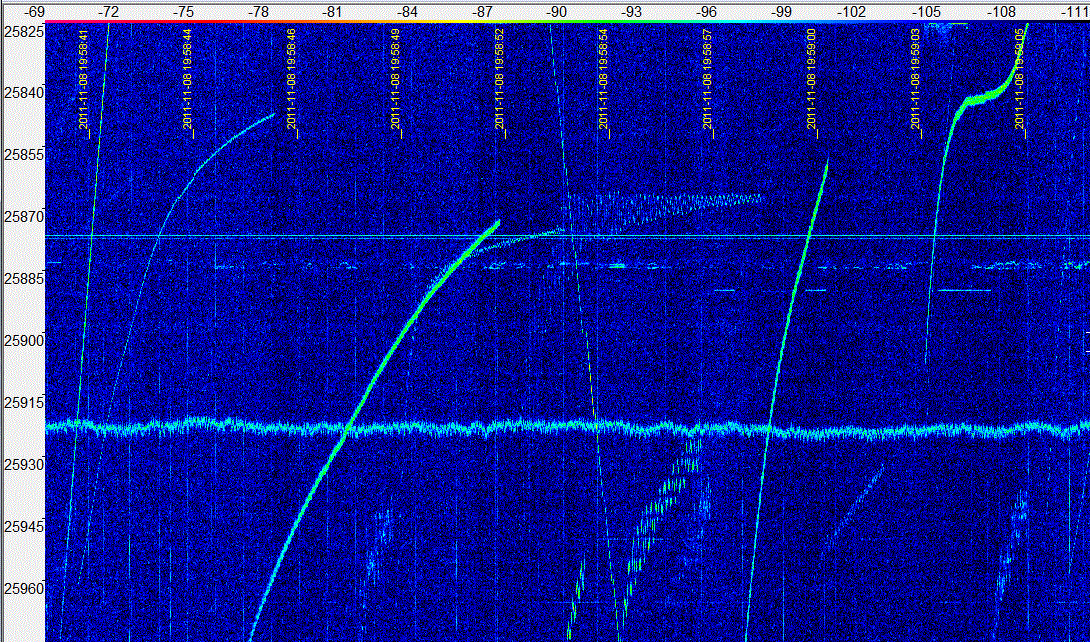

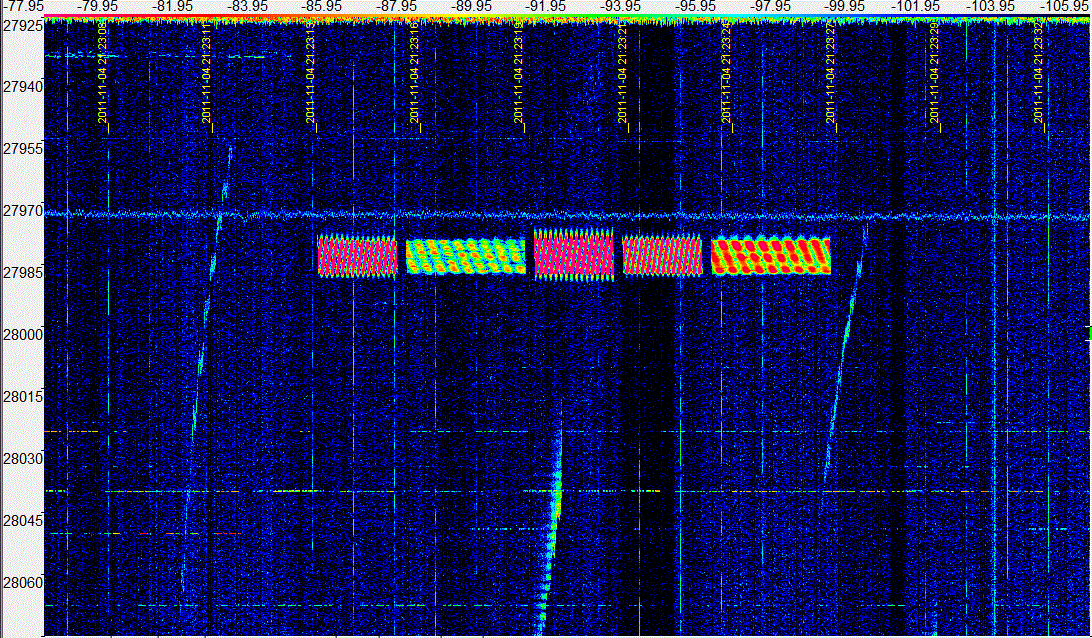

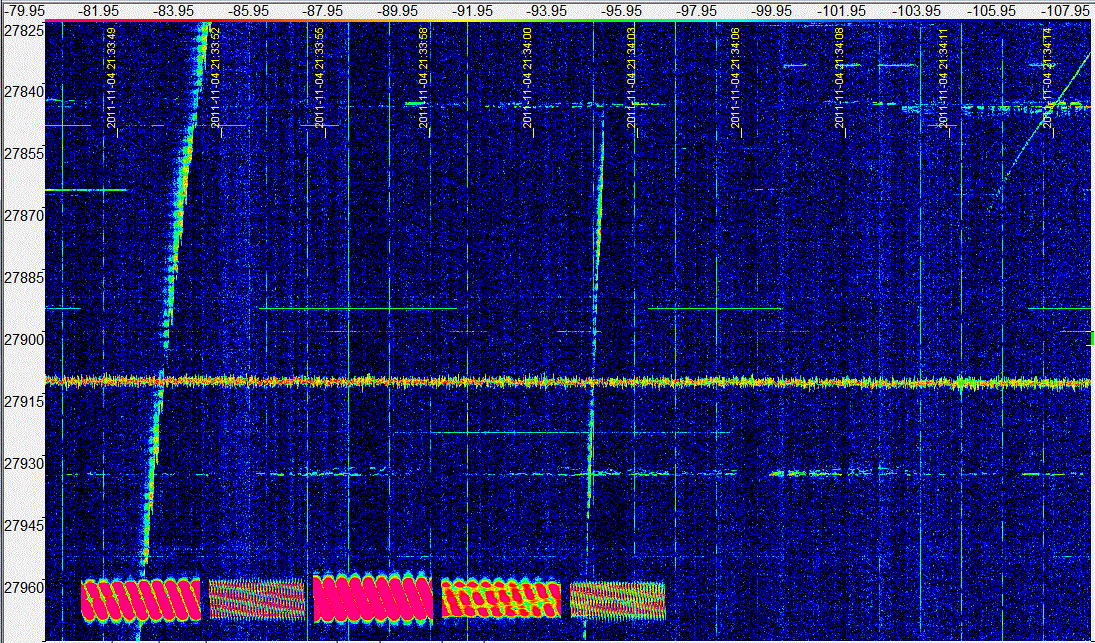

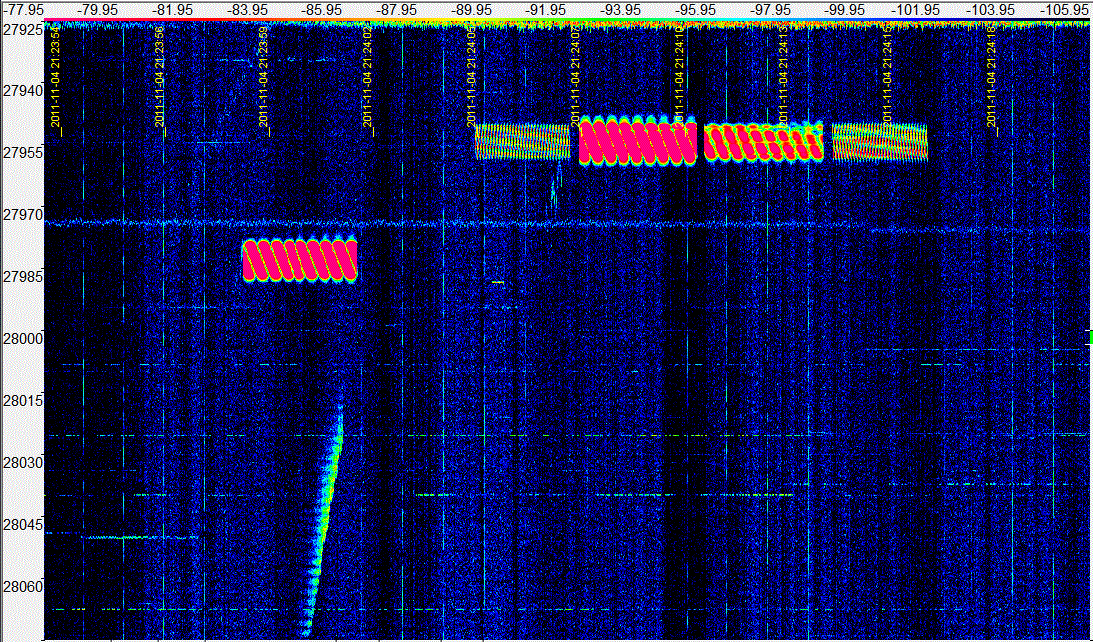

Que sinais são esses ? Não são locais, pois só aparecem com propagação aberta para longe... Observem a banda varrida e o tempo !
São chamados de RF SQUIGGLES. Origem desses sinais explicada aqui.

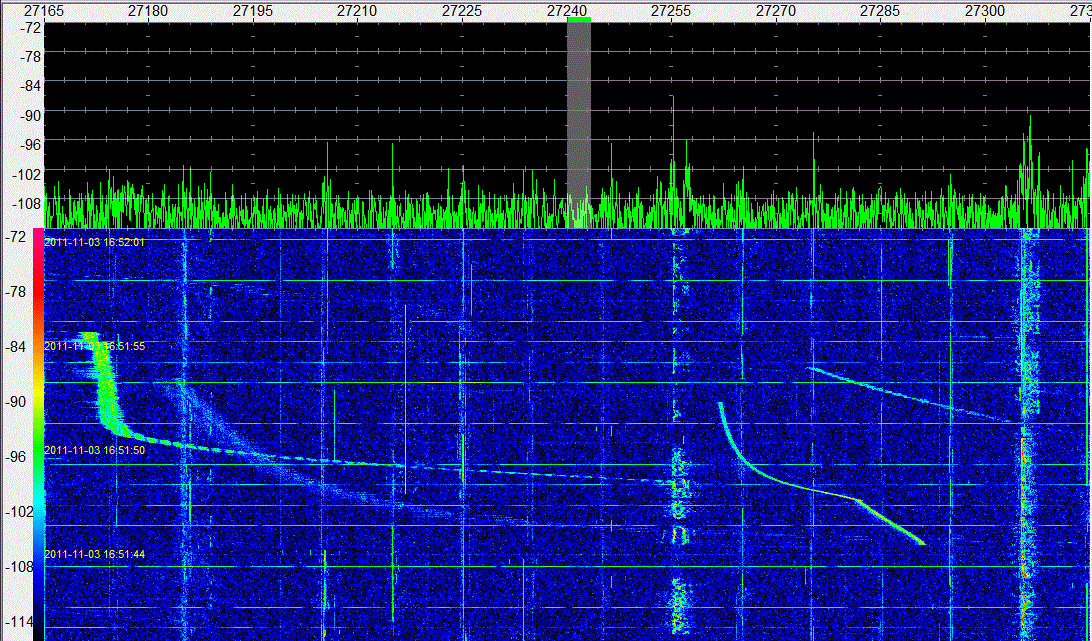

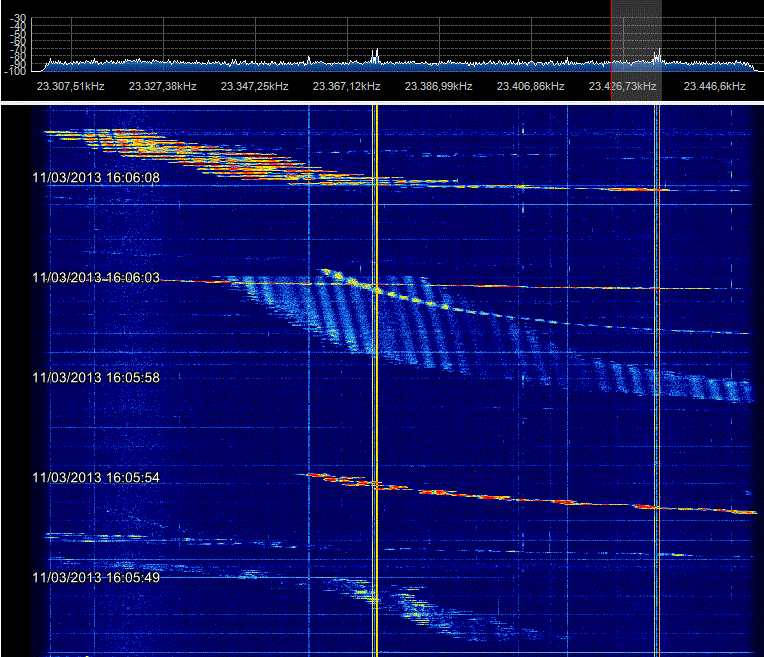

Espectrogramas bonitos e coloridos de radares OTH, junto com sinais estranhos de varredura, squiggles:

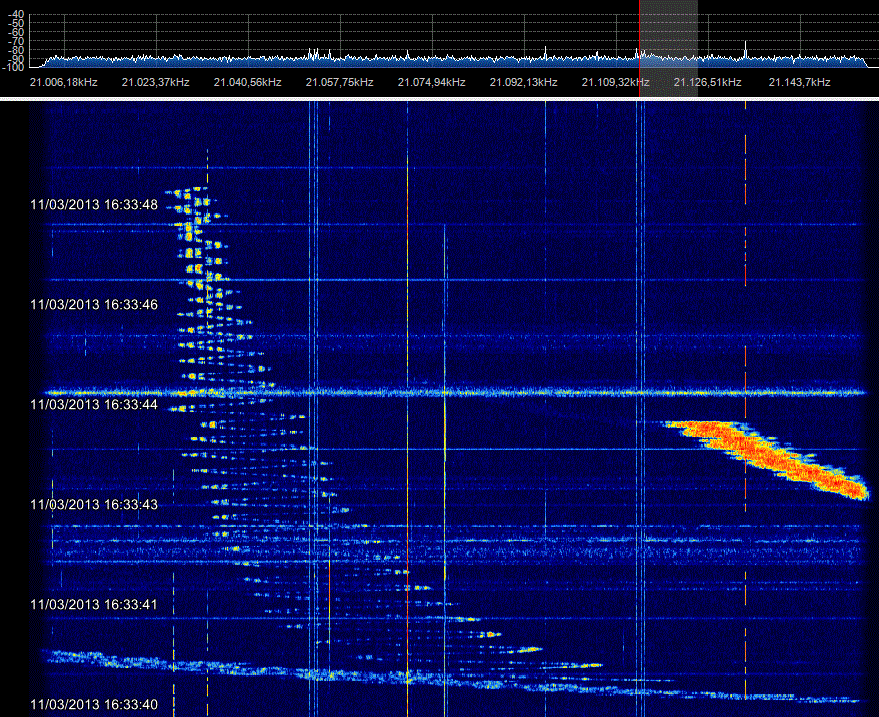

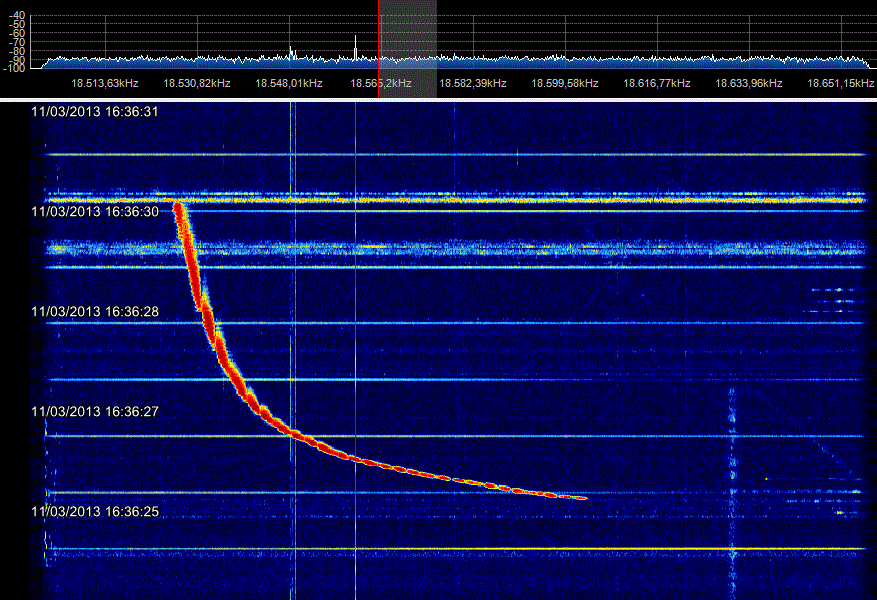

Mais squiggles captados com o SDRIQ e SDRSharp:

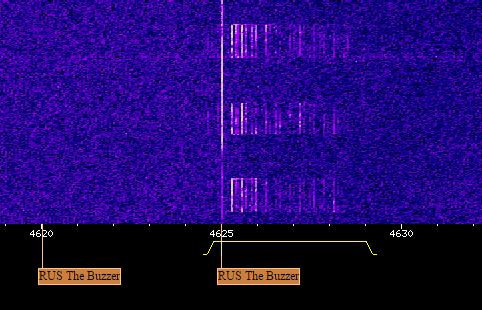

A estação russa transmite em 4625 kHz uma sinal em AM-USB (sinal de AM, com a portadora constante e apenas a banda lateral superior) uma seqüência continua de tons. Captada em 22-09-2015 no WebSDR da UTwente, tem o seguinte espectrograma em RF, onde se vê claramente a portadora em 4625 kHz e a banda lateral superior até quase 4629 kHz:

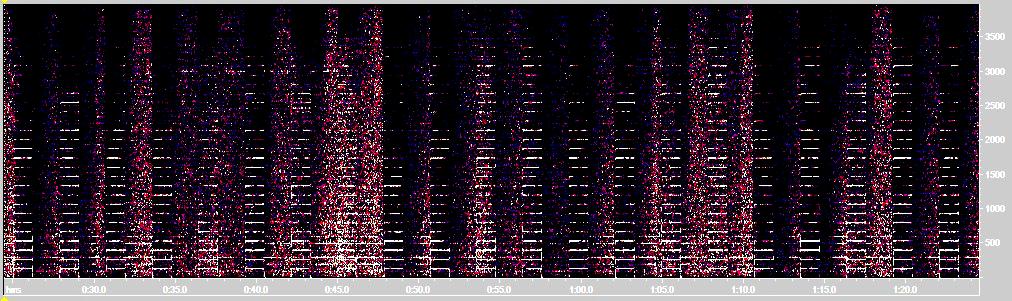

No espectrograma do sinal de áudio demodulado, é possível ver 21 tons por minuto:

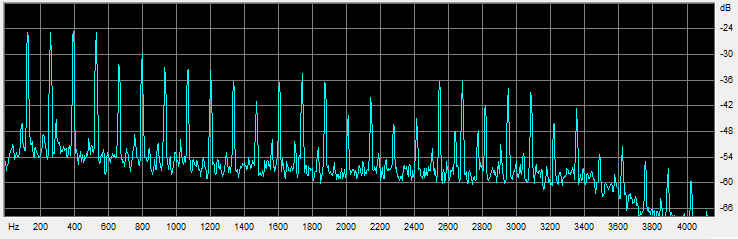

O espectro de áudio é o seguinte, com raias espaçadas em 133,33 Hz, o que o faz soar como um zumbido:

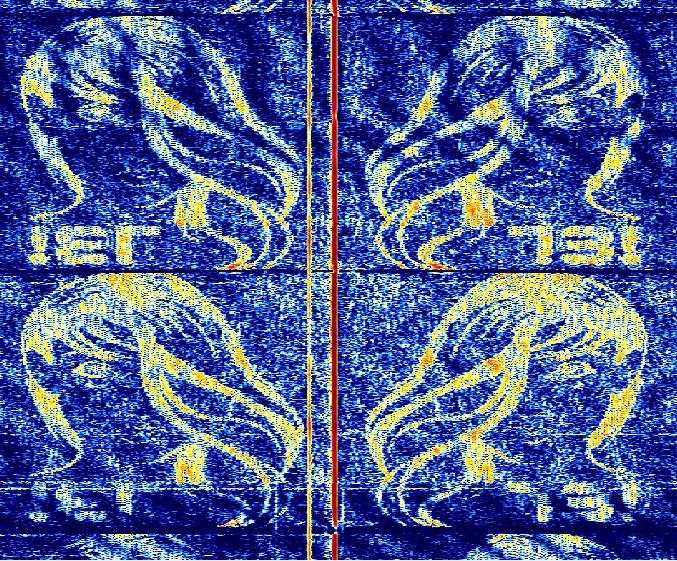

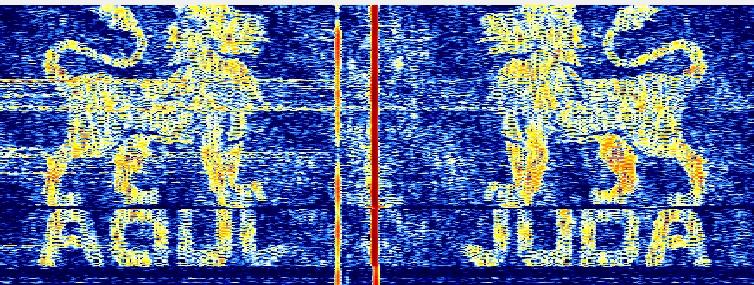

Sinais DSB recebidos em 7151 kHz, com antena W3DZZ e SDR-IQ, em 09-10-2015:
73 !

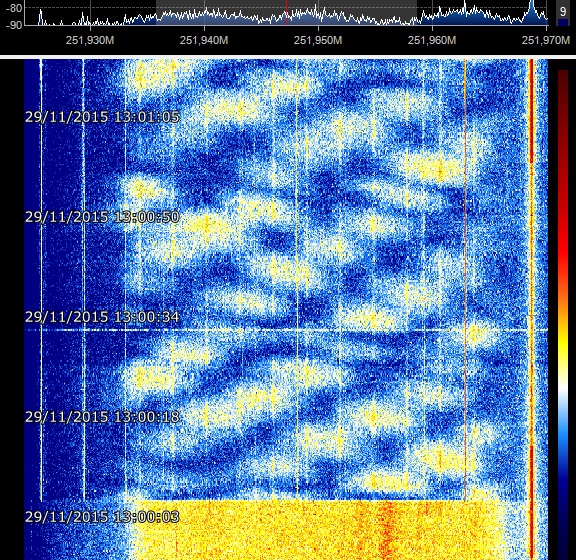

Estranho QSB seletivo, típico de ondas curtas, num transponder em 251,950 MHz do satelite "bolinha". Todos os outros transponders não tem esse QSB (faixa amarela).
Captado com yagi de 4 elementos e RTL-SDR + SDR#:
