Imagens SSTV captadas em 255,560 e 252,150 MHz
Por PY4ZBZ em 26-01-2014 rev. 23-01-2019
Antena OWA 4 elementos 255 MHz
Filtro passa-banda 255 MHz para SDR dongle

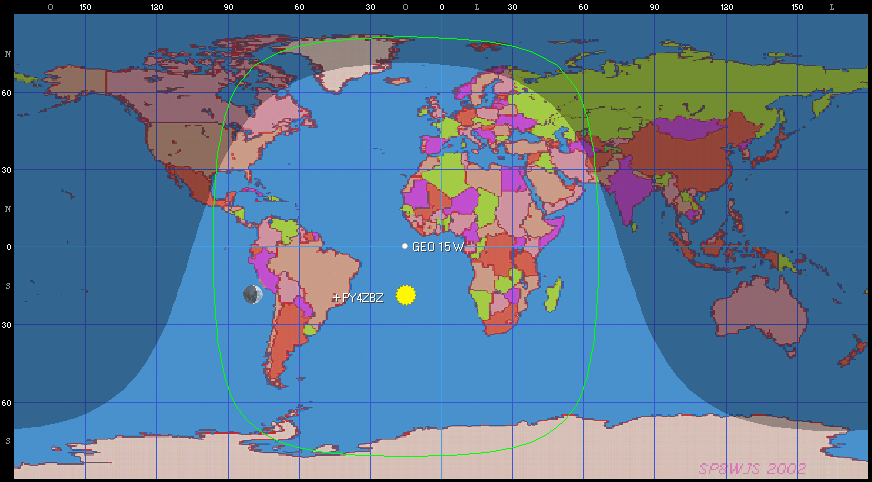

Esses sinais são transmitidos via um dos inúmeros transponders lineares de um velho satélite militar americano, provavelmente o Fltsatcom 8, situado a 15,5 graus oeste, mais conhecido como "bolinha", aparentemente sem uso oficial, e por isso muito usado por clandestinos, caminhoneiros, etc !... O footprint visual dele pode ser visto na figura seguinte, sendo o footprint radioelétrico dependente do diagrama da sua antena e limitado pelo visual:

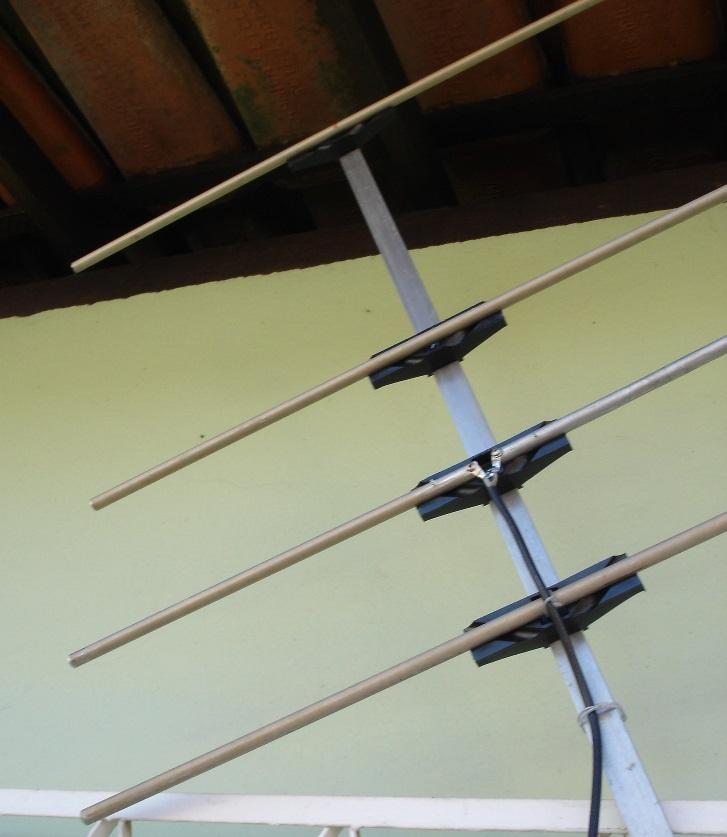

A recepção foi feita com o FCD e uma antena yagi OWA de 4 elementos mais um filtro pré-seletor, ambos de construção caseira:
Comprimento (mm) dos elementos em tubos de alumínio de 9,5 mm de diâmetro, a partir do refletor: 584, 580, 522 e 511.
Distancias em relação ao refletor: 0, 109, 230 e 511. G=9,5 dBi em espaço livre, F/C=10,5 db, Zo=50 ohms. Arquivo MMANA aqui.

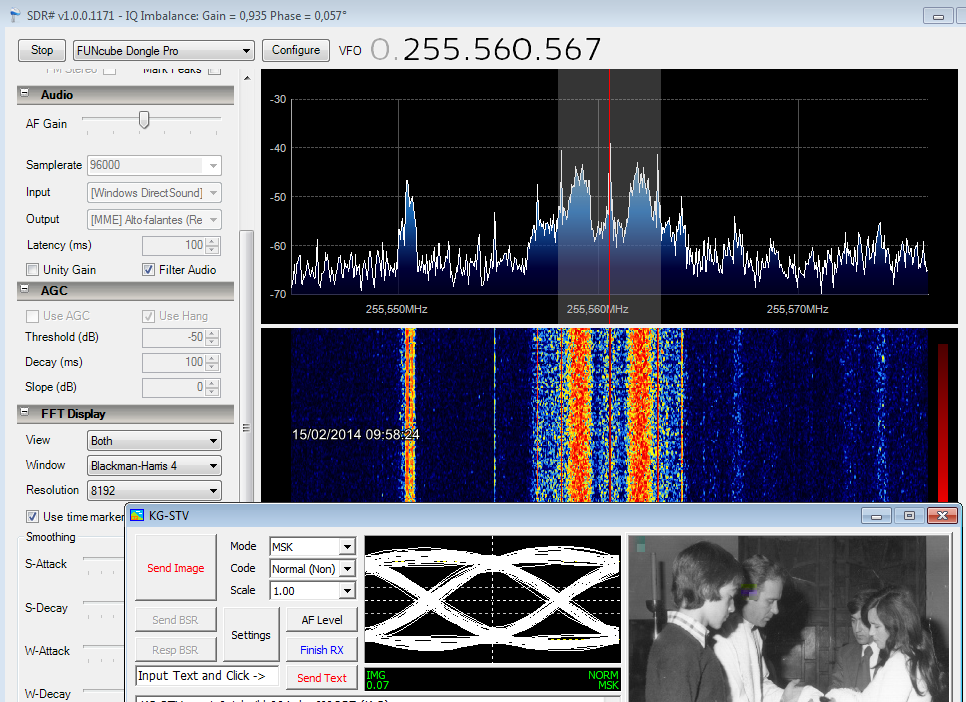

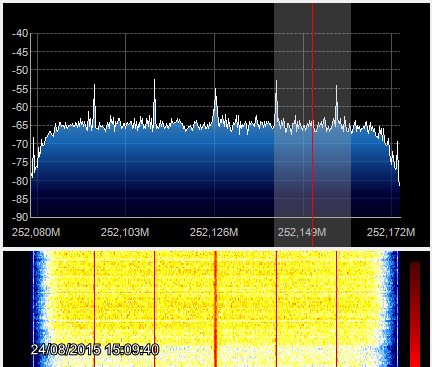

O espectro do sinal SSTV modulado em FM em 255,560 MHz é o seguinte:

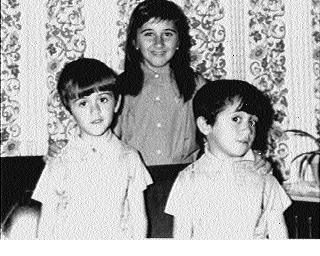

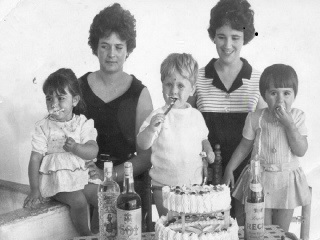

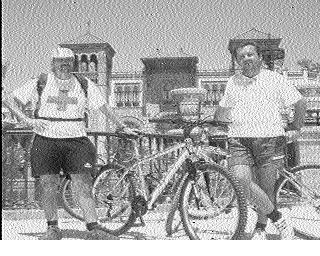

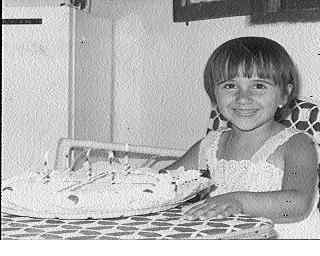

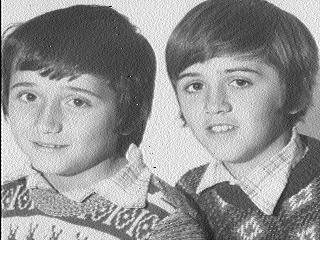

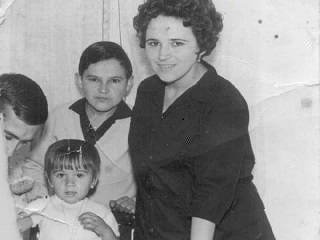

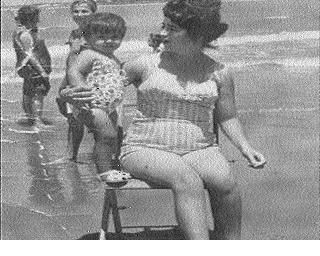

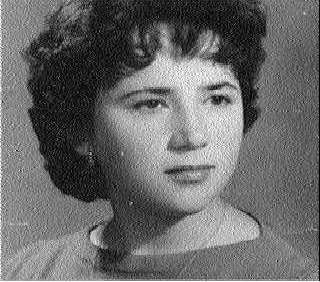

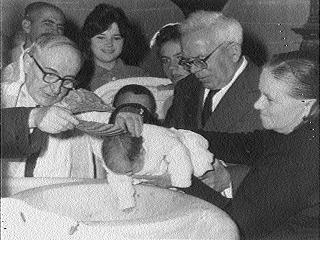

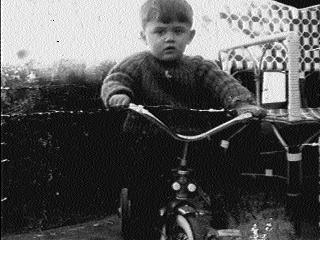

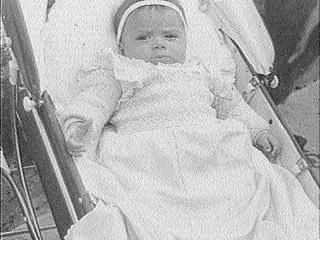

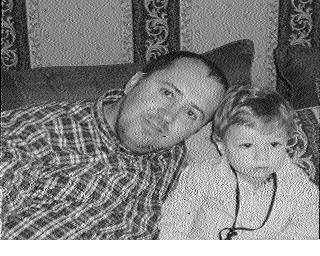

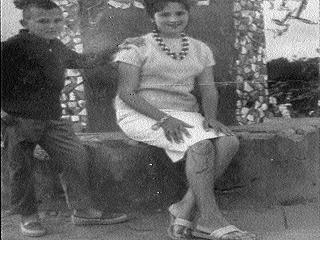

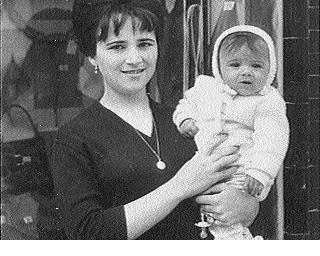

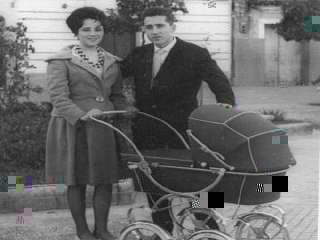

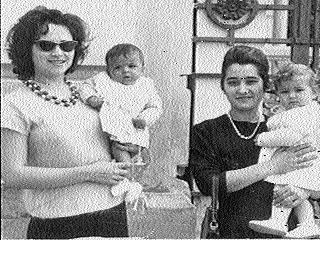

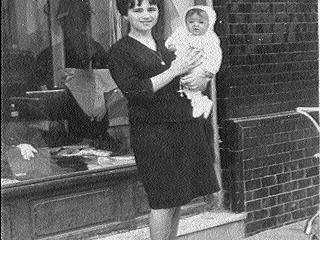

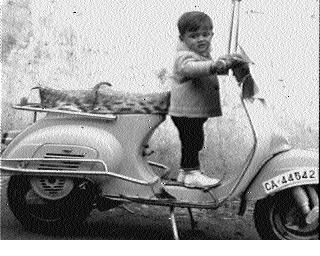

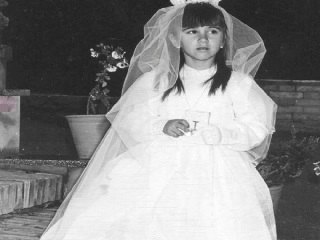

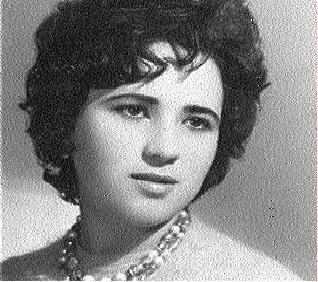

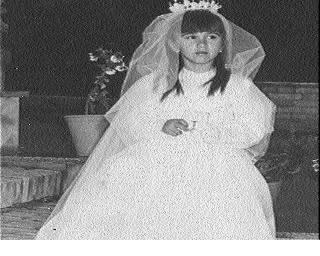

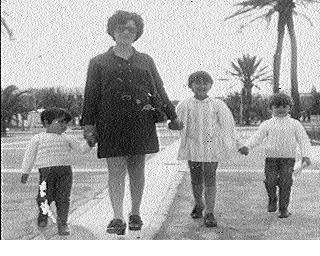

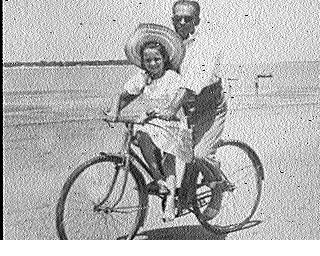

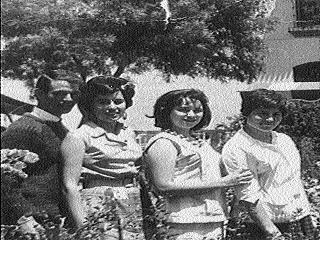

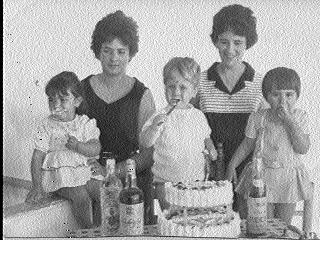

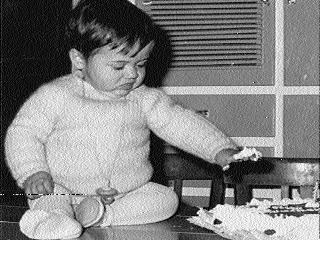

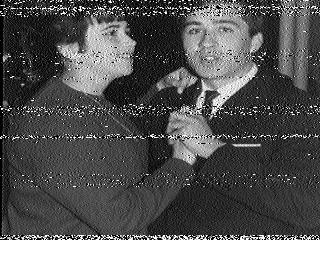

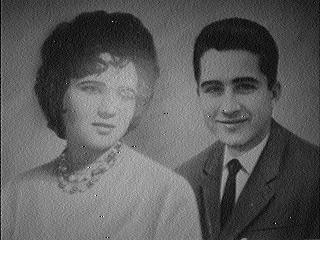

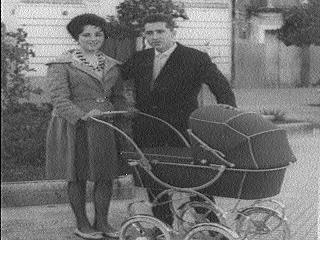

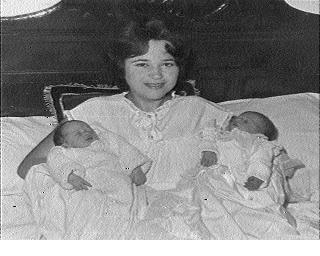

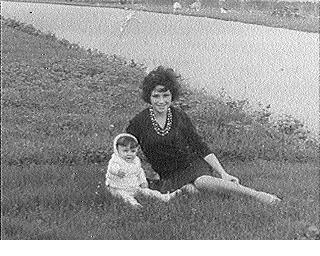

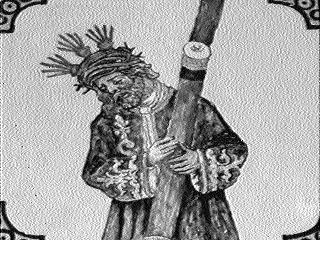

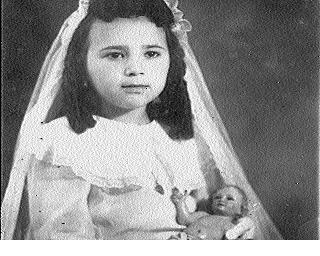

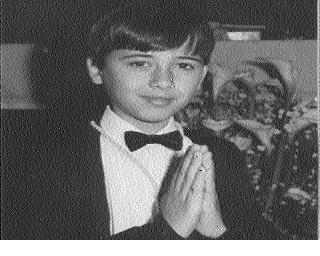

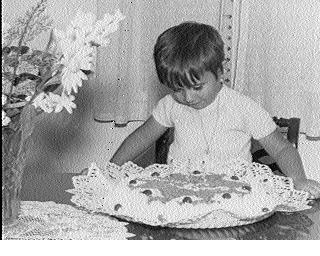

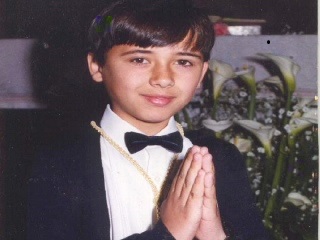

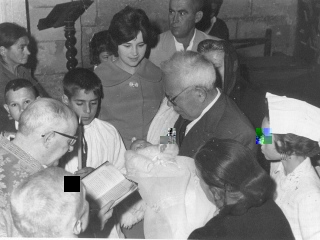

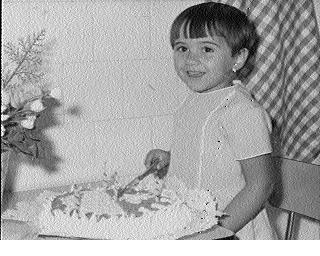

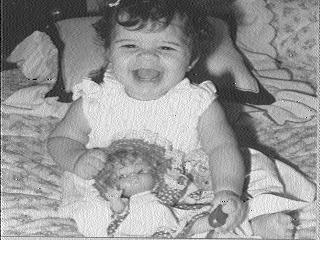

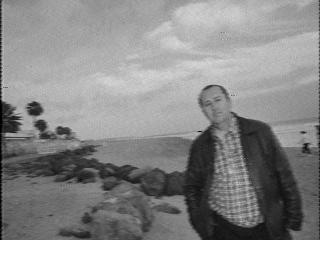

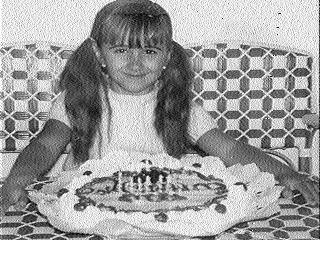

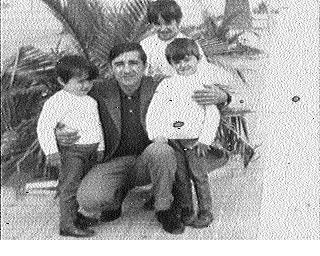

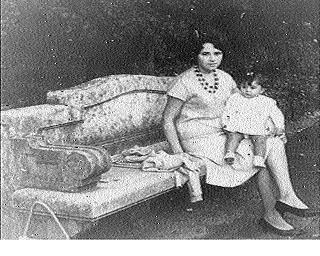

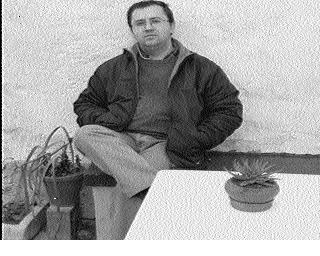

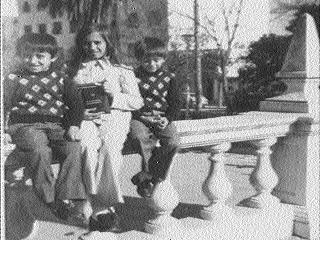

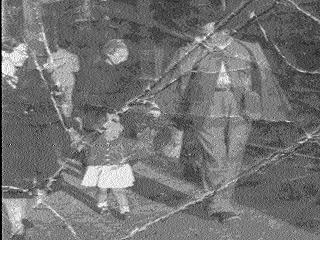

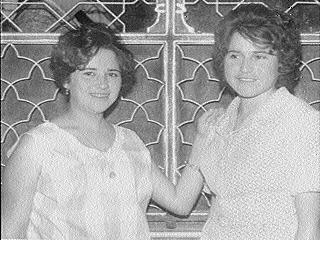

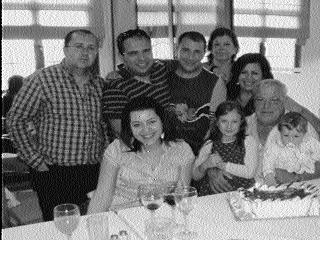

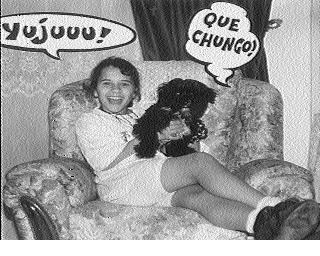

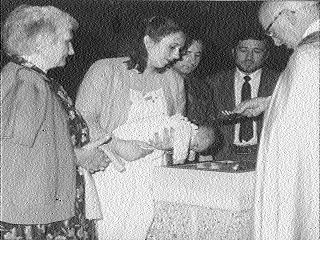

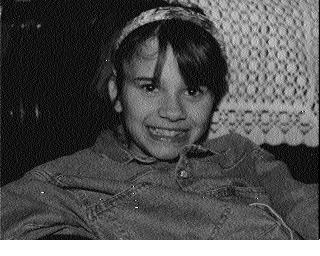

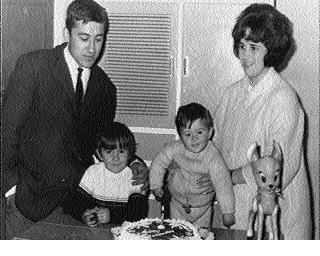

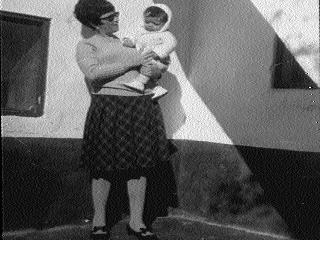

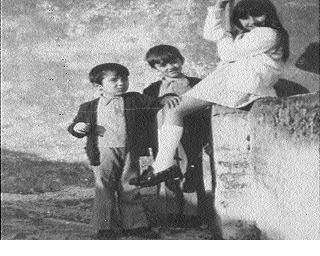

As imagens seguintes foram recebidas no modo obsoleto Robot BW36 (preto e branco, tempo de transmissão 36 segundos) com o MixW, e parecem ser de fotos antigas. Em algumas aparecem interferências horizontais causadas por desvanecimento pela cintilação ionosférica a noite.

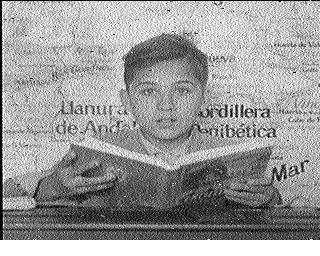

Quem as transmitiu ? Ninguém sabe, mas é possível ver um mapa da Espanha que aparece ao fundo de uma delas ... E a Espanha está no footprint ...
Fonia USB
Em determinados momentos, a transmissão SSTV em FM é substituída por fonia em USB,(click aqui para ouvir) com uma gravação da letra da musica "NADA" do grupo mexicano ZOÉ. !

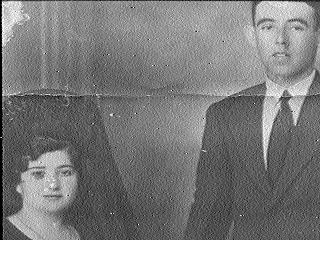

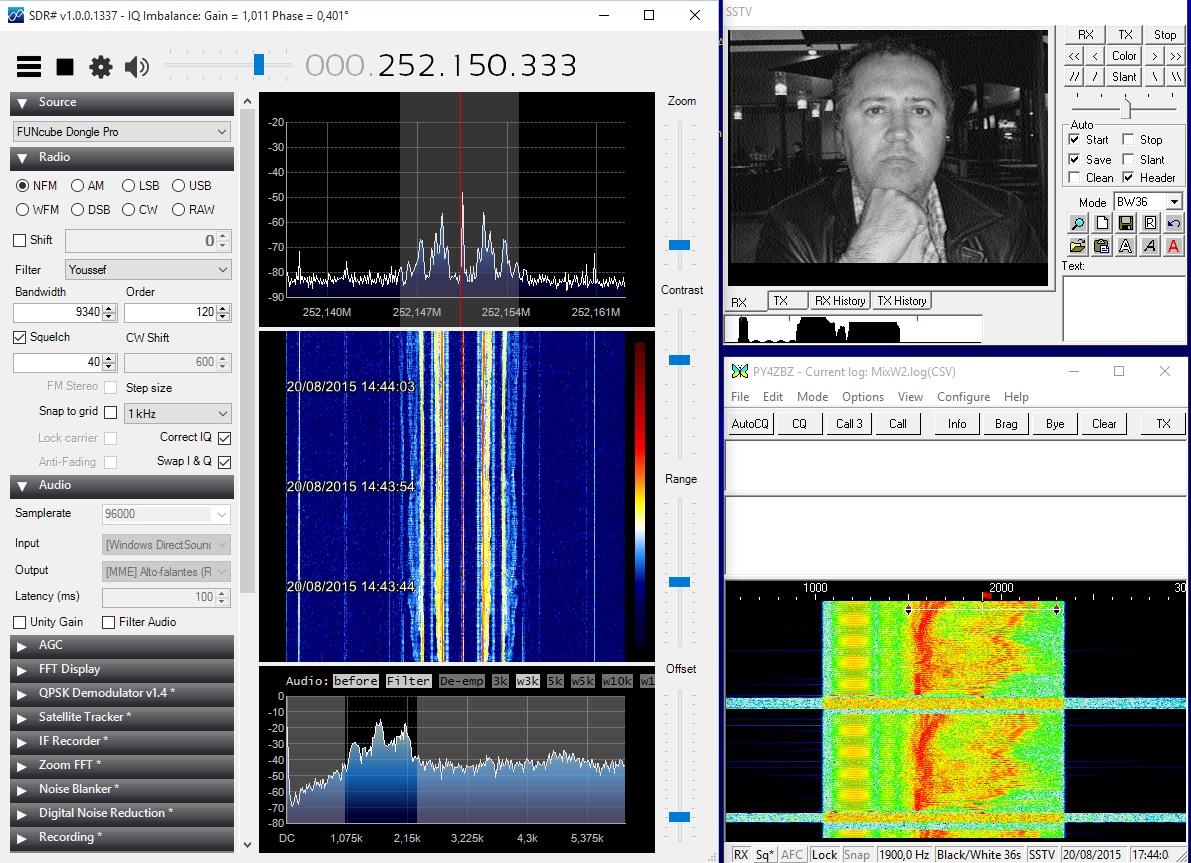

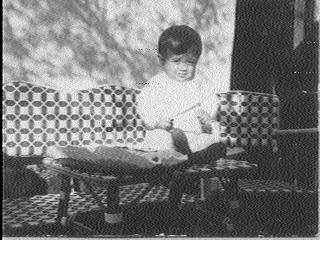

Imagem BW36 recebida em 20-08-2015 em 252,150 MHz:

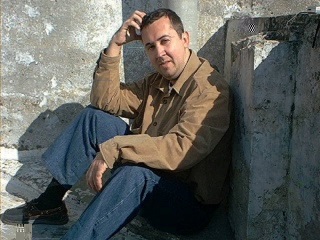

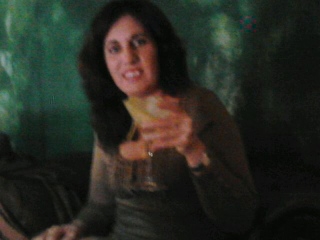

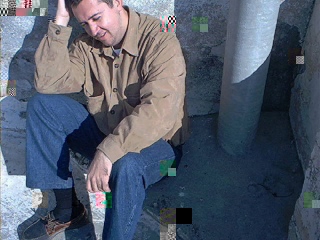

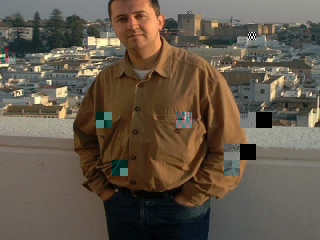

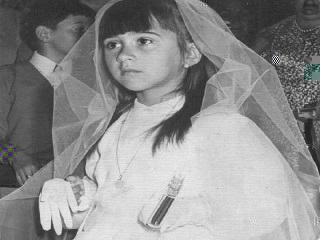

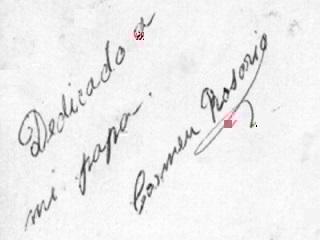

As imagens seguintes foram recebidas em SSTV Digital, em MSK Normal, com o KG-STV e modulação FM em 255,560 MHz:

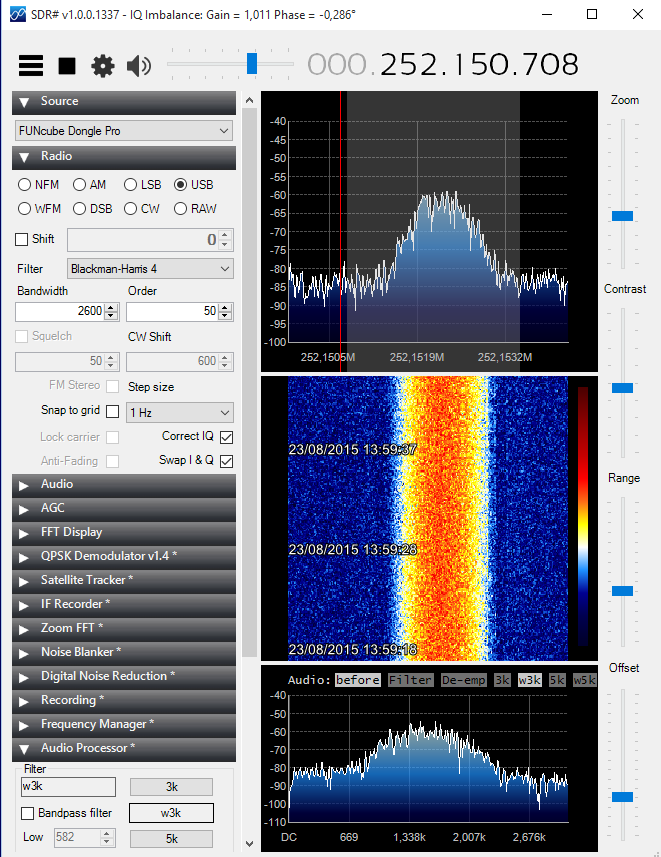

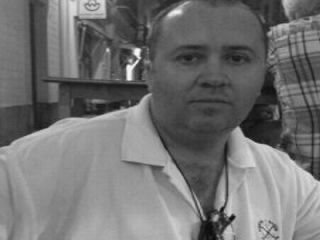

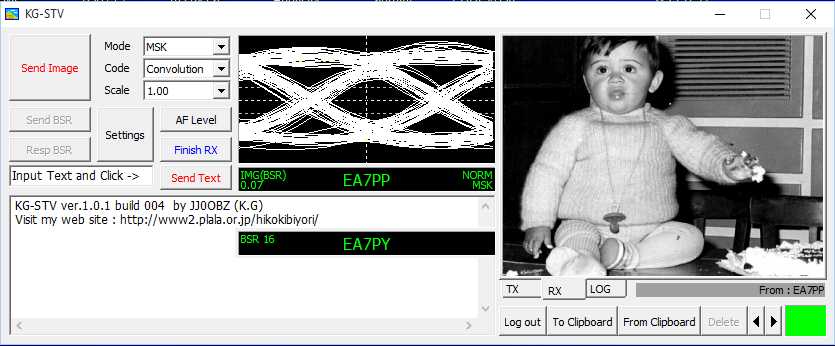

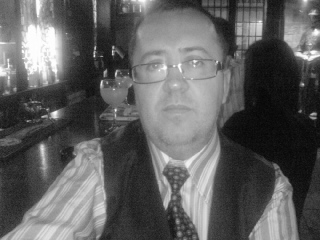

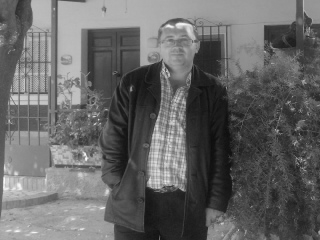

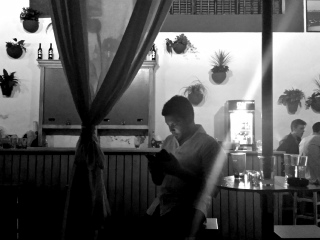

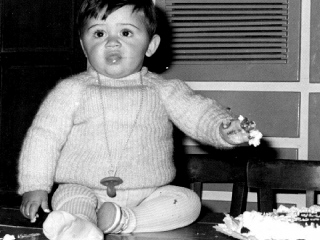

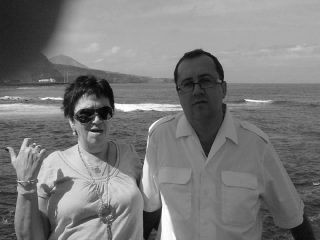

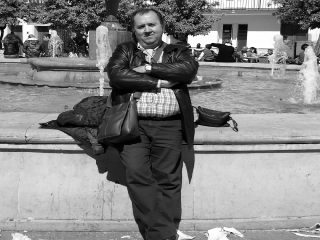

Recepção de 23-08-2015, em 252,150 MHz, em SSTV digital KG-STV, modo MSK Normal, transmissão em USB ! (ao contrario de transmissões anteriores em FM) :

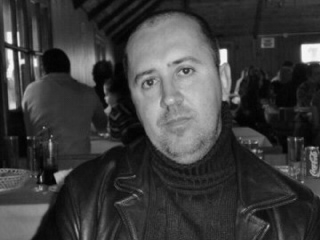

Aparecem dois indicativos, EA7PP transmitindo e EA7PY pedindo BSR ! Claro que esses indicativos podem não ser reais, pois o KG-STV pode ser configurado com qualquer coisa como callsign, mas parece que foram transmitidos pela mesma estação, pois a sintonia USB e a intensidade do sinal das duas são exatamente as mesmas... Quem as transmitiu realmente? Ninguém sabe, mas é possível ver um mapa da Espanha que aparece ao fundo de uma das imagens acima... E a Espanha está no footprint do satélite ...
Desta vez, as imagens foram todas recebidas sem nenhum bloco errado:

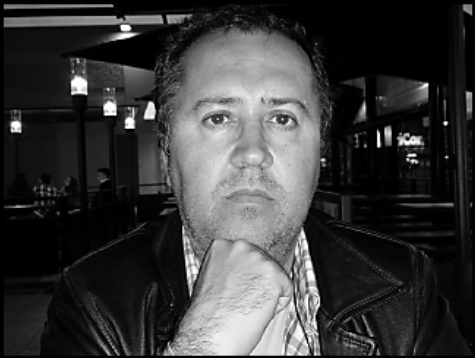

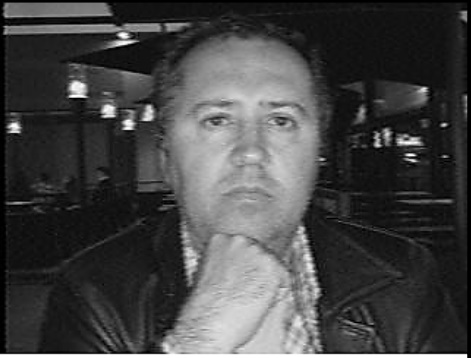

Comparação SSTV analógico BW36 (a esquerda) versus SSTV digital KG-STV (a direita):
A imagem em BW36 leva apenas 36 segundos para ser transmitida. A imagem digital leva de 2 a 8 minutos, dependendo da taxa de compressão.
Telegrafia CW

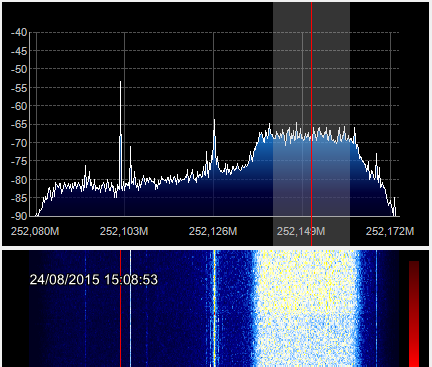

Em 08-09-2015 escutamos uma transmissão fraca em telegrafia CW, e que durou varias horas, no meio do transponder em 252,150 MHz:

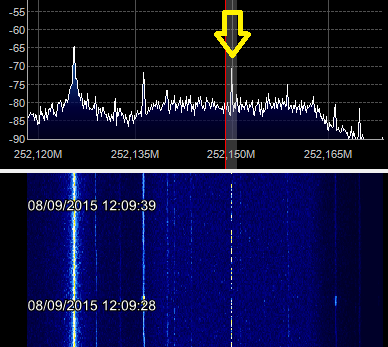

No espectrograma acima do sinal CW, é possível ler: .TE AMO.
A mensagem continuamente repetida era a seguinte:
ROCIO MI AMOR.
MI UNICO AMOR.
NO SE SI LO SABES.
SOLO CON QUE ME HALLAS SOADO SERIA FELIZ.
TE AMO.
TE VI PASAR POR LA GITANA Y TE GRITE ROCIO Y TU NI VOLVISTE A MIRAR.
PERO A BUEN SEGURO ME VISTE.
ROCIO MI AMOR...

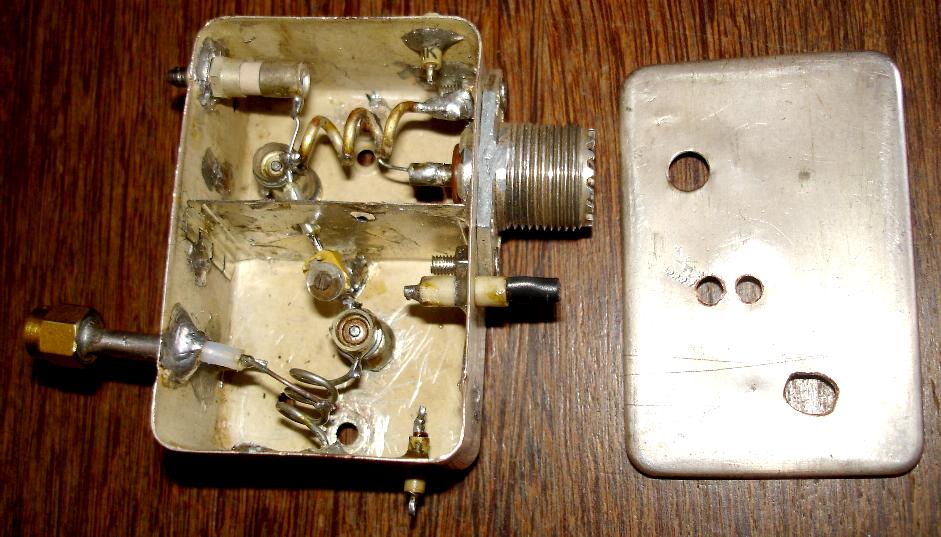

Filtro passa banda para SDR dongle, 250 a 267 MHz.
Construção caseira com material de sucata

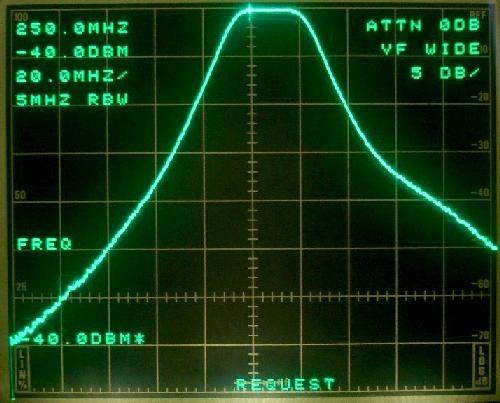

Curva de resposta:

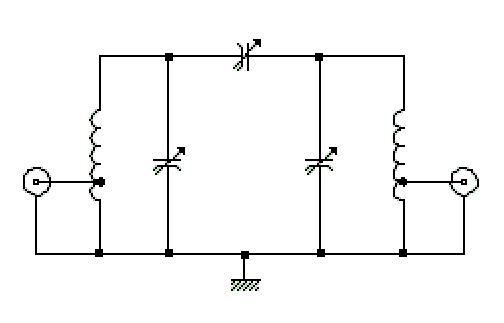

Esquema:
Efeito do filtro no patamar de ruído: a esquerda sem filtro e a direita com filtro. Sem filtro o sinal do transponder ocioso em 252,150 fica totalmente abafado.
Teste feito com o FCD com ganho do LNA em 15 dB e antena para 255 MHz apontada para o satélite.

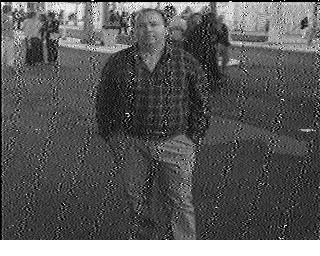

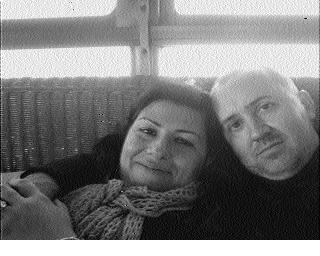

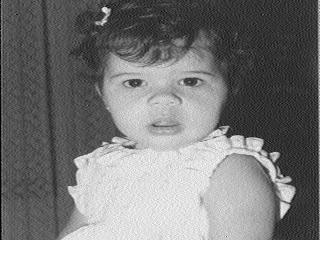

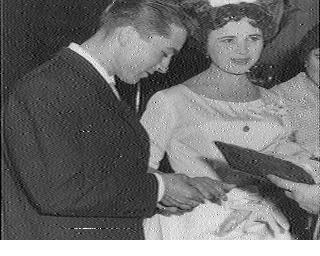

Imagens SSTV em Robot BW36 captadas em novembro/dezembro 2015 em 252,150 MHz:

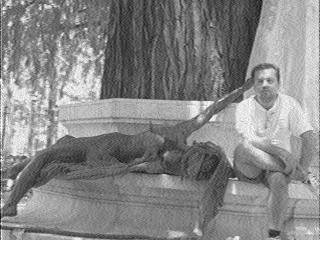

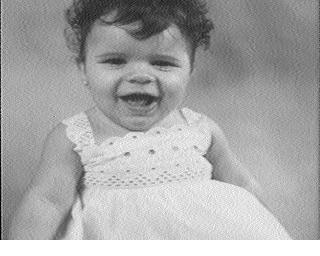

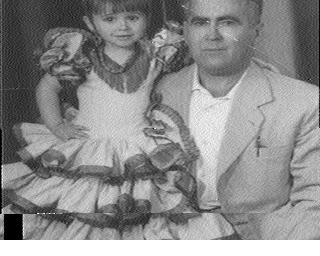

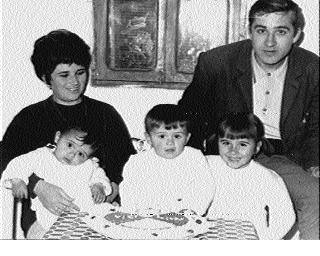

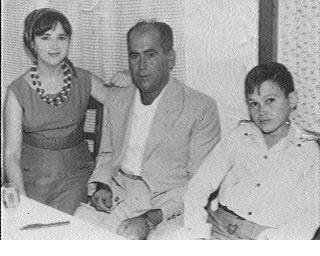

Imagens captadas em Janeiro e fevereiro 2016, em 252,150 MHz, modo Robot BW36 :

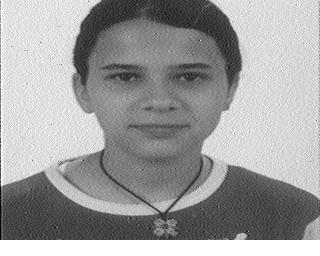

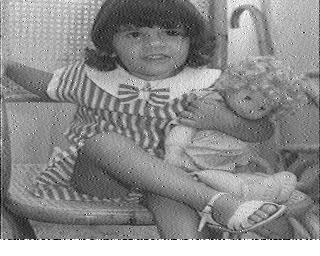

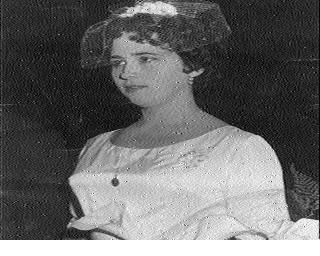

Imagens captadas em Março 2016, em 252,150 MHz, modo Robot BW36 :
Em 10-05-2016 captamos sem erro a seguinte imagem SSTV digital:
73 de Roland.
