Recepção de emissoras DRM da Europa em ondas medias.

Por PY4ZBZ em 28-07-2011    rev. 03-11-2011

Para conseguir isso aqui no Brasil, basta "pilotar" remotamente um receptor SDR-IQ situado na Europa, usando o software SDR-Radio console.

Usando a opção "Remote via network", controlei os receptores SDR-IQ de DF5NJ e HB9DRT. Como os sinais DRM sintonizados tem banda de 9kHz, usei a demodulação Wide USB, com largura de 10 kHz, o que simplesmente translada o sinal DRM de ondas medias para banda de áudio, em banda base, com margem de 1 kHz. Para demodular esse sinal DRM e ouvir o sinal de áudio digital correspondente, basta enviá-lo via mixer da placa de som para o software DReaM. O resultado das duas experiências está mostrado nas figuras seguintes.

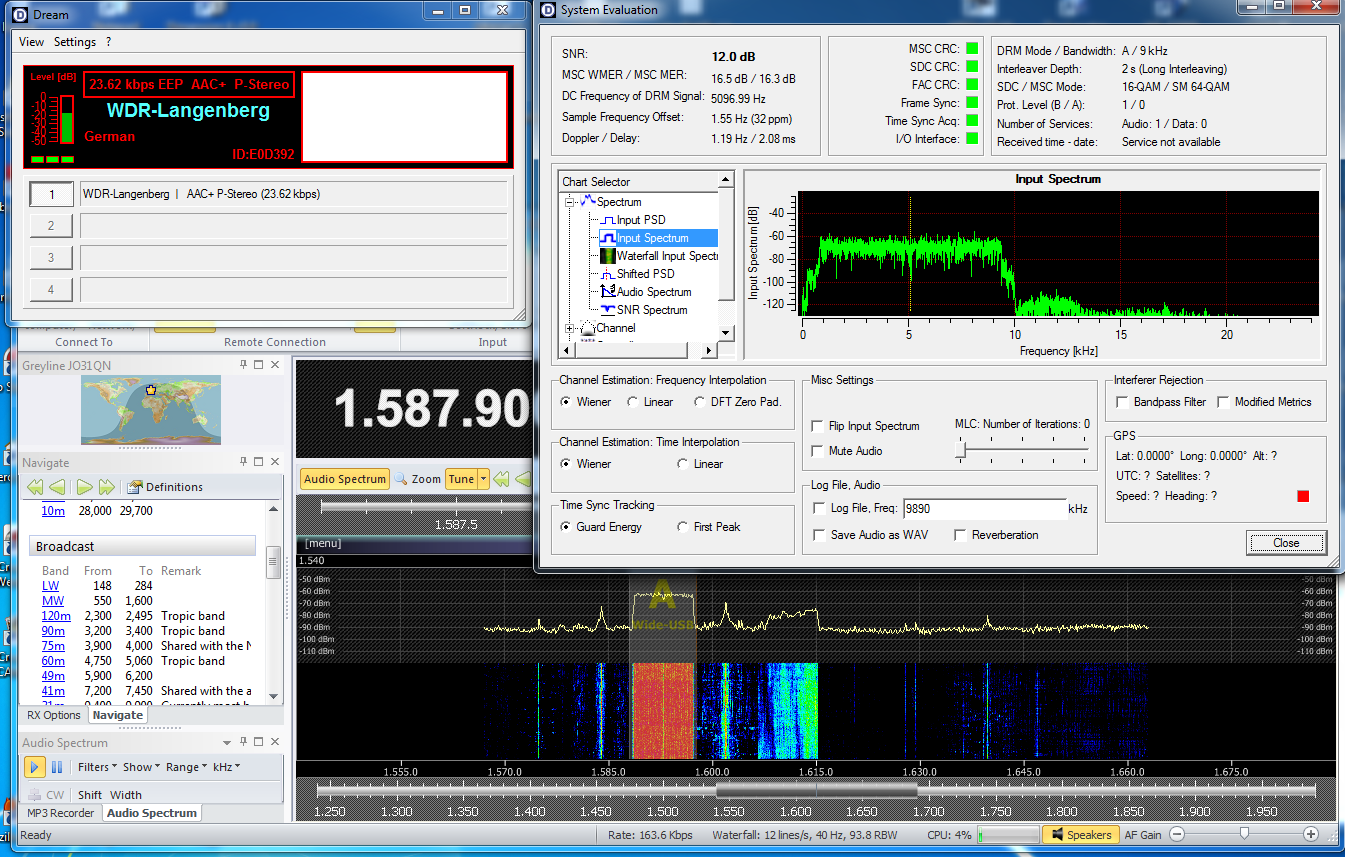

A primeira mostra o console sintonizando uma emissora DRM em 1587,9 kHz (freqüência da portadora virtual para demodulação USB), sendo o sinal em banda base com freqüência DC em 5,1 kHz no DReam. Portanto, a emissora WDR-Langenberg está em 1593 kHz :

A segunda figura mostra o receptor SDR-IQ sintonizado em 1606 kHz (freqüência da portadora virtual para demodulação USB) e o centro do sinal em banda base em 5 kHz. Portanto, a emissora DRM Vatican Radio está em 1611 kHz :

No espectro mostrado pelo console, é possível ver 3 emissoras DRM : as duas que demodulei, e varias emissoras AM.
