no MUNDO !Página criada em 06-06-2004 por PY4ZBZ. Atualizada em 18-07-2006
Veja aqui uma forma bem simples de adaptar um transceptor Icom IC725 para recepção DRM...
Primeiras
transmissões
no MUNDO !
Primeira transmissão de imagens
Primeira transmissão intercontinental
O que é DRM > Dream > HamDream > WinDRM > HamDRM ?
Um pouco de história:
©1998 DRM
Association
DIGITAL radio mondiale
DRM é um novo sistema DIGITAL de transmissão para radiodifusão em ondas longas, médias e curtas, ou seja, abaixo de 30 MHz, que proporciona até 4 canais de áudio de alta qualidade (mono ou estéreo) ou dados. O áudio é codificado em MPEG4-AAC, MPEG4-CELP e MPEG4-HVXC. Como usa multiplexação de sinais, pode transmitir por exemplo um programa em varias línguas simultaneamente, além de informações sobre a programação (textos e dados) e conteúdos multimídia MOT (Multimedia Object Transfer).
O feixe digital DRM contem 3 canais lógicos: o MSC (Main Service Channel) que carrega os sinais multiplexados principais de áudio e dados, o SDC (Service Description Channel) que carrega informações como o prefixo da estação, formato de dados e áudio, etc... e é transmitido em intervalos de mais ou menos um segundo, e o FAC (Fast Access Channel) que permite entre outras coisas a sincronização do receptor.
O sinal digital é modulado em QAM : 4QAM para o FAC, 16QAM e 64QAM para o SDC e MSC. A transmissão em RF é feita em OFDM com até 460 portadoras e ocupa uma banda de 10 ou 20 kHz, podendo inclusive ser transmitido junto com uma transmissão em AM comum (Muilticast).
Veja aqui artigos em português sobre DRM.
Já existem muitas emissoras transmitindo em DRM. Os receptores para o público serão disponíveis em 2005. Existem softwares para demodulação DRM usando computador e placa de som.
O Dream é o primeiro software experimental free para recepção DRM e foi desenvolvido na Universidade de Darmstadt na Alemanha. Este e outros softs demodulam o sinal digital COFDM, retirado em freqüência intermediaria de 12 kHz de um receptor com banda passante de 10 ou 20 kHz .
Veja aqui uma forma bem simples de adaptar um transceptor Icom IC725 para recepção DRM...
Dream DOWNLOAD :
Aqui está disponível a ultima compilação para Windows do software Dream para recepção de DRM comercial (broadcast). Para funcionar, necessita de um receptor com 10 kHz de banda passante e FI em aproximadamente 12 kHz. Também precisa da seguinte DLL: qt-mt230nc.dll
Veja aqui e aqui algumas modificações em receptores para recepção de DRM
Primeira transmissão HamDream no MUNDO !
Em 06 de Junho 2004, com transmissão de PY4ZBZ e recepção por PY4BL, foi realizada a primeira transmissão no modo HamDream, na banda de 40 metros.
(A distancia entre PY4ZBZ e PY4BL, Sete Lagoas a Belo Horizonte, é de 70 km)
HamDream é uma modificação do Dream, feita por HB9TLK, para bandas mais estreitas de forma a poder ser transmitido por equipamentos SSB de radioamadores, e sem precisar da FI em 12 kHz, usando diretamente o sinal de áudio demodulado pelo receptor. As primeiras transmissões com o Dream forram feitas na Europa em 25 de maio 2004, entre DL3NDR - EA2ARU, DL3NDR - PE1RMQ, DL3NDR - IW0HK e HB9TLK - IW0HK..

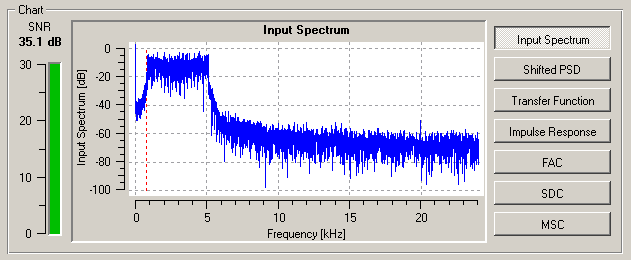

A primeira transmissão no MUNDO usando o HamDream, de PY4ZBZ para PY4BL, foi feita com uma banda de 2,1 kHz, usando modulação do canal MSC em 16 QAM, e offset de 400 Hz (linha vermelha). Na figura seguinte pode ser visto o espectro do sinal OFDM com 90 portadoras, que ocupa a banda de 400 até 2500 Hz, e transmitido por PY4ZBZ. (Obs.: o eixo horizontal do espectro está errado e deve ser dividido por 2,2 nas duas figuras abaixo)

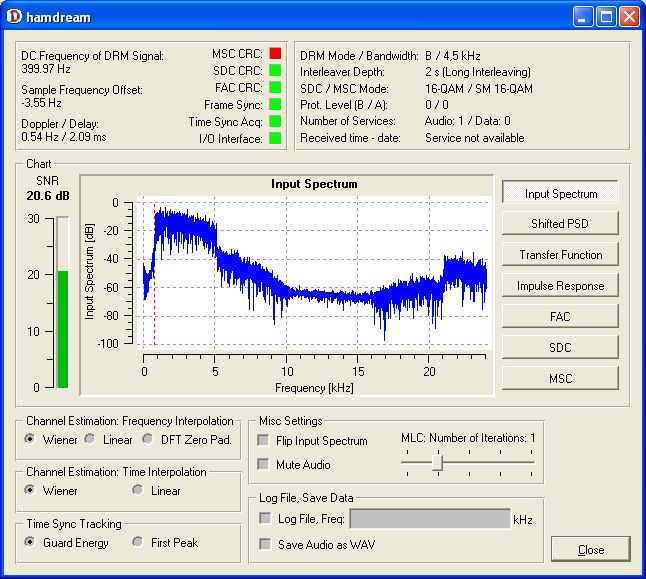

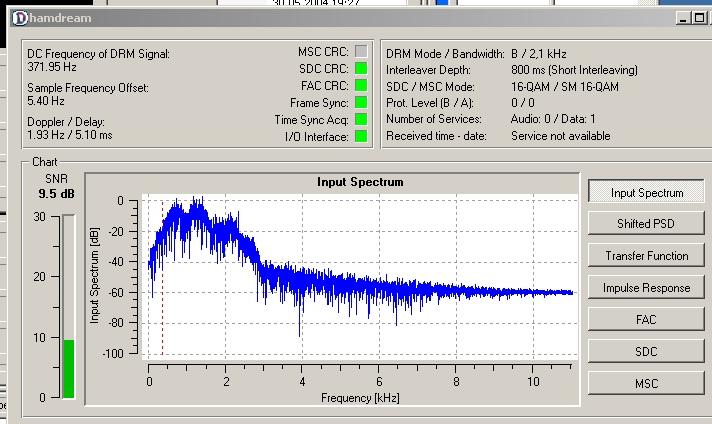

A figura seguinte mostra o espectro do sinal OFDM recebido por PY4BL. Observa-se uma distorção na resposta em amplitude:

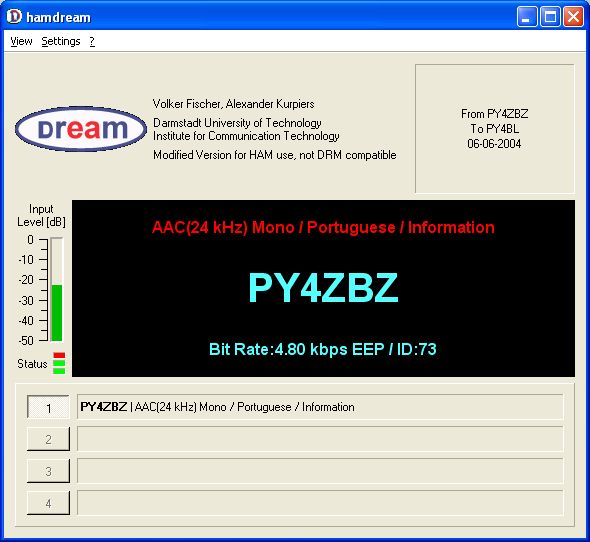

A figura seguinte mostra a tela principal do programa HamDream, no modo normal, onde pode ser vista a mensagem transmitida por PY4ZBZ e recebida por PY4BL, no canto direito superior:

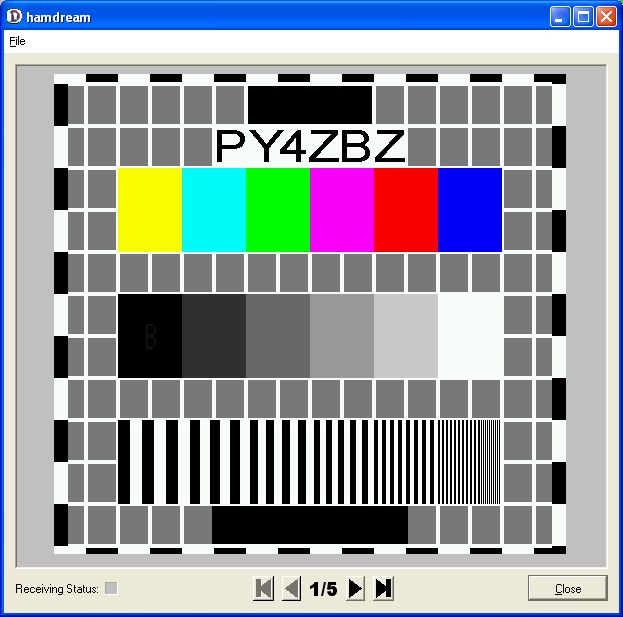

A figura seguinte mostra uma imagem recebida por PY4BL, e transmitida por PY4ZBZ no modo MOT (Multimedia Object Transfer):

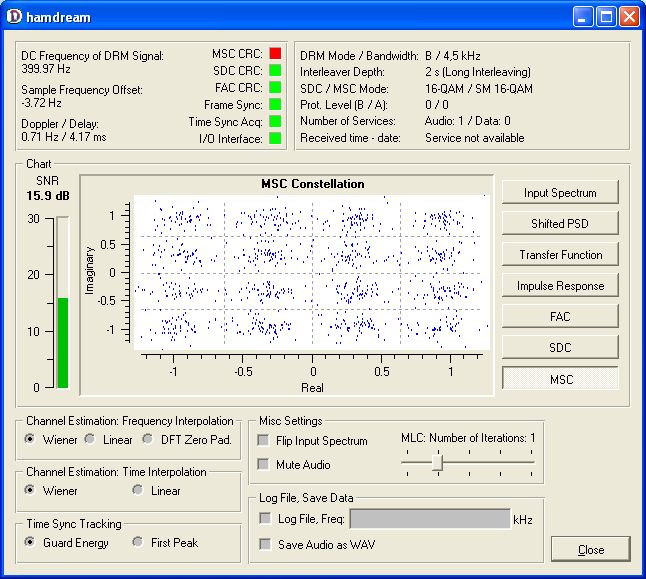

A figura seguinte mostra a constelação 16QAM do sinal recebido por PY4BL, onde pode ser verificada a presença de bastante ruído (relação sinal/ruído SNR=15,9 dB), que provoca o espalhamento dos símbolos em torno da posição ideal. O meu programa RZ1 permite visualizar a formação da constelação 16QAM e o efeito do ruído.
A figura seguinte mostra esta constelação do lado do transmissor, com relação sinal/ruído de 36,9 dB.
TRANSMISSÃO DE VOZ COM O HAMDREAM
Em 12-06-2004 de PY4ZBZ (Sete Lagoas), com um FT100D na transmissão (em SSB), para PY4BL (Belo Horizonte), usando um TS570D na recepção, na banda de 40 metros (distancia70 km).
Este teste foi feito com a versão do HamDream de 06-06-2004, modificado para transmissão de voz, com o codificador LPC-10 (linear prediction coder). A sinal de RF ocupa uma banda de 2,1 kHz e proporciona uma taxa de transmissão de 2,21 kbps.

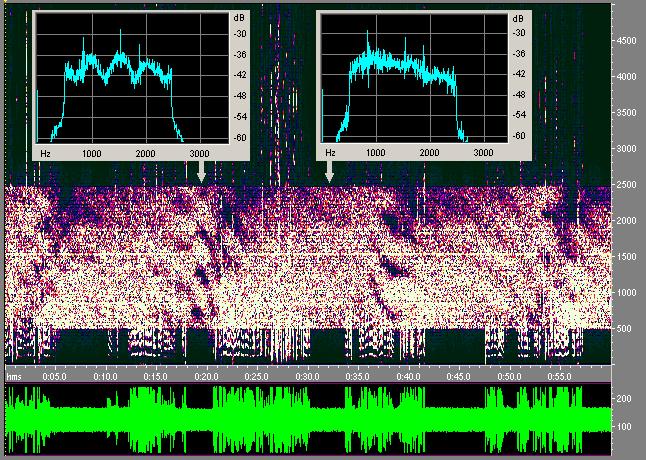

A figura seguinte mostra o sinal recebido por PY4BL, Arnaldo. Como o computador do Arnaldo estava com apenas uma placa de som habilitada, a gravação feita no mesmo computador registrou simultaneamente dois sinais:
- o sinal COFDM da transmissão HamDream, que corresponde à faixa horizontal do espectrograma, na banda de 500 Hz (offset) a 2500 Hz, e que entra na placa de som via "line in" para ser decodificado pelo HamDream.
- o sinal de voz decodificado (ouça uma amostra aqui) pelo HamDream e restituído na saída "line out" da placa de som, e que aparece como traços verticais entre mais ou menos 100 e 5000 Hz no espectrograma.
Pode se ver nitidamente a ocorrência de desvanecimento seletivo (manchas escuras sobre o sinal COFDM) devido à condições de propagação não muito favoráveis da banda de 40 metros. Os dois espectros mostram um primeiro local com muito desvanecimento seletivo e outro com pouco, onde pode ser verificada a adequada resposta em amplitude do conjunto transmissor/receptor)

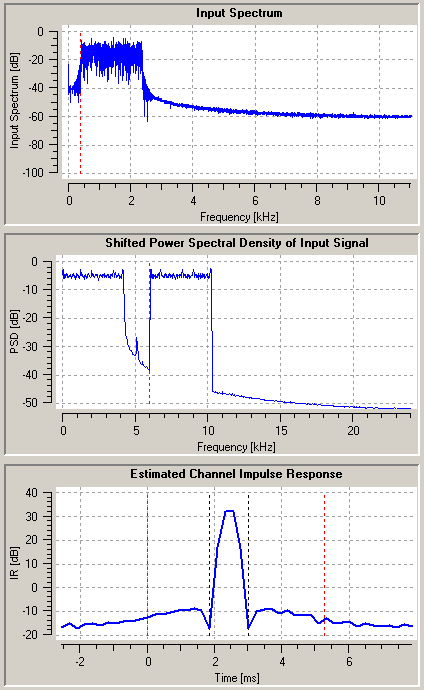

A figura seguinte mostra o que seria a resposta ideal do sistema, e foi obtida interligando dois computadores diretamente via placa de som: (a escala de freqüências agora está OK)

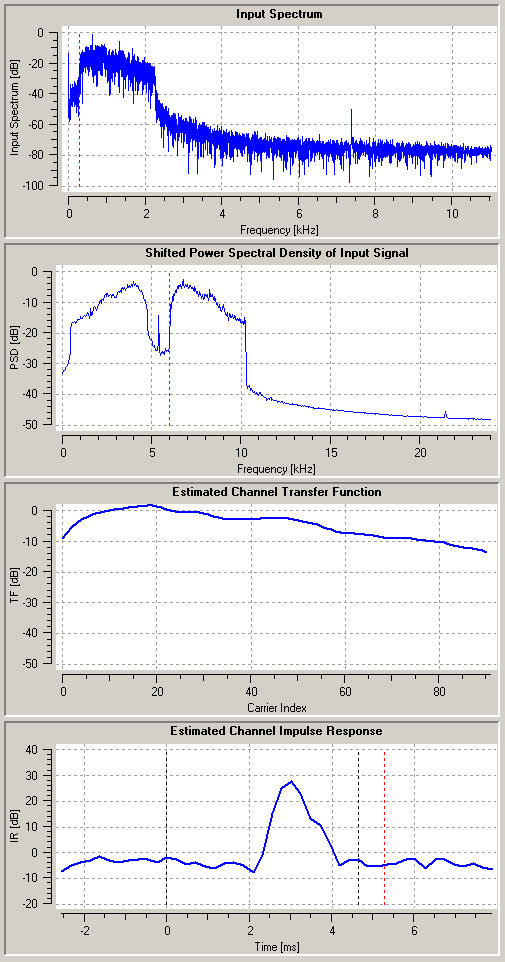

A figura seguinte mostra o caso real de uma transmissão feita com um FT100D e recebida com um IC725.
Há uma grande distorção na resposta amplitude/freqüência, devida principalmente à resposta de áudio do IC725, que atenua mais as freqüências mais altas.
PRIMEIRA TRANSMISSÃO HAMDREAM INTERCONTINENTAL NO MUNDO !
Em 21-06-2004 foi realizada a primeira transmissão HamDream entre HB9TLK (Suíça, FT1000MPVF, W3DZZ, FL2277b) e PY4BL (Brasil, TS570D+ALS-600,3el3band), em 14225 kHz, nos dois sentidos. Apesar das péssimas condições de propagação, com sinais de apenas S3 a S4, foi possível uma troca bilateral dos prefixos, como pode ser visto nas figuras seguintes feitas por HB9TLK do sinal de PY4BL:

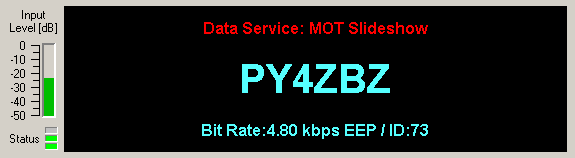

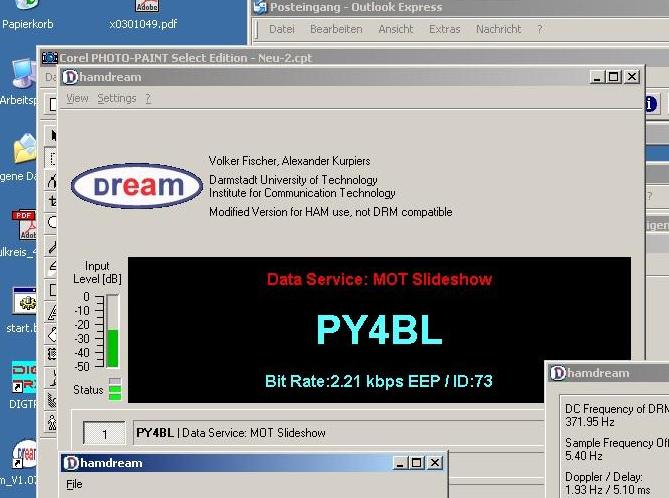

A figura seguinte mostra a tela da recepção de PY4BL:

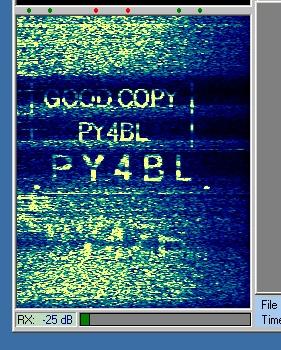

A propagação era tão ruim que foi usado o DIGTRX com mensagens no waterfall para confirmar o QSO !... A figura seguinte é a tela do waterfall do DIGTRX de HB9TLK:
Olhando bem, dá para ver parte do prefixo de PY4ZBZ, que estava acompanhando o QSO, pois foi transmitido com apenas 20 Watts e uma antena dipolo, contra os 200 Watts com antena de 3 elementos do PY4BL !
HAMDREAM DOWNLOAD:
qt-mt230nc.dll (DLL usada pelo Dream e HamDream)
HamDream.exe (versão mais recente do site de HB9TLK)
Não se esqueça de pegar também o Freeimage.dll , no site acima.
Importante: Como o HamDream é licenciado sob GNU, os programas fontes também devem ser disponibilizados. Como são muito grandes e não interessam à todos os radioamadores que querem apenas testar o programa, estes programas fontes são disponibilizados em separado, aqui.

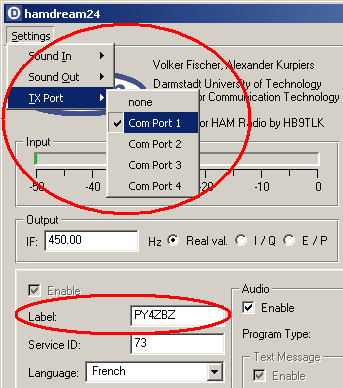

Esta versão do HamDream permite acionar o PTT via porta serial Com, em "Settings, TX Port". E em "Label" na tela "Service 1", informe o seu prefixo. O modo de transmissão do HamDream é acionado pelo arquivo "starttx.bat":
Veja também o WinDRM de HB9TLK:
Veja também o HamDRM de HB9TLK, no novo DIGTRX de PY4ZBZ.
Artigo : "Digitalização da Radiodifusão"
