Antena Yagi UHF Diamond A430S10

Por PY4ZBZ   em 17-02-2010, rev. 18-02-2010

Características dadas pelo fabricante:

Frequency MHz: 430-440 MHz, Gain: 13.1 dBi , Power Rating (P.E.P.): 100 W, Impedance (nominal): 50 Ohms, VSWR (nominal): 1.3:1

Front To Back Ratio: 15 dB, Boom Length: 1190mm, Longest Element: 14.6” 370mm, Driven Element diameter: 0.50” 12.7mm, Parasitic Elements diameter: 0.37” 9.4mm

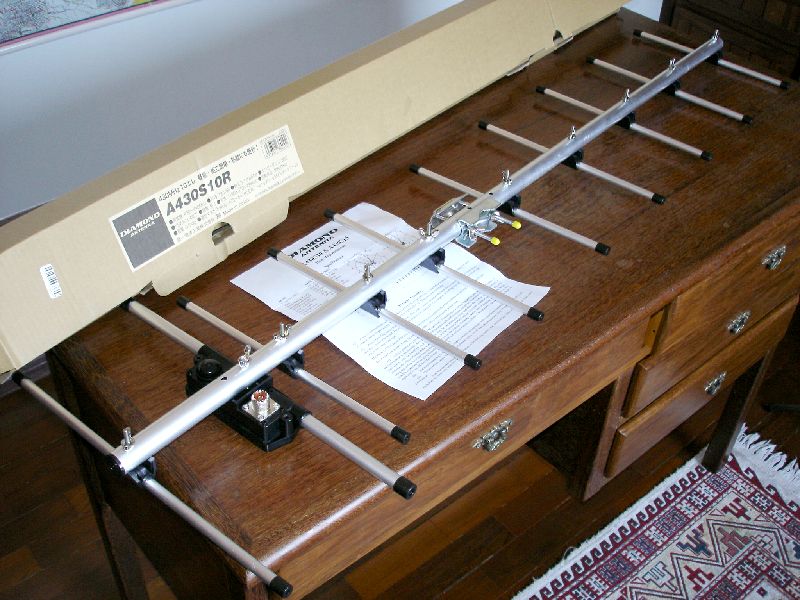

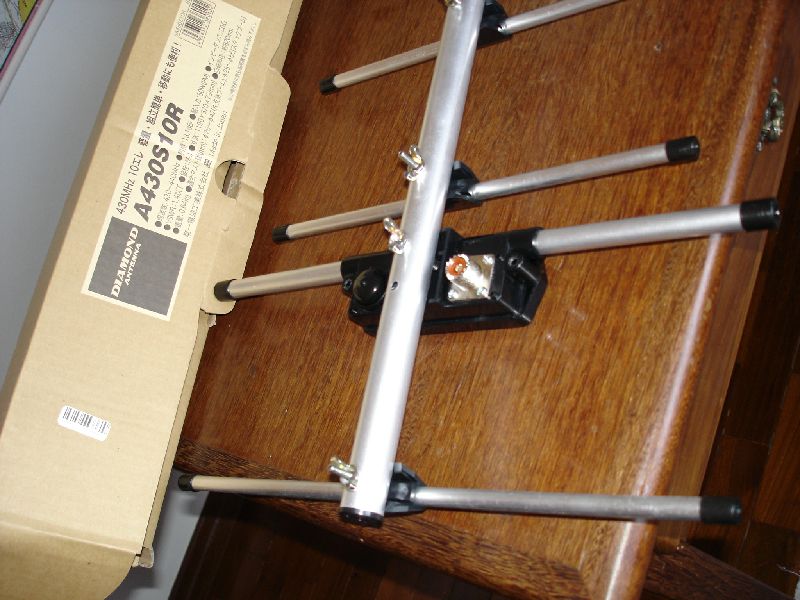

De posse de uma destas antenas, resolvi aplicar uma "engenharia reversa" para ver como foi projetado o seu sistema de alimentação. Visualmente já notei que se trata de um projeto OWA, devido a pequena distancia entre o radiador e o primeiro diretor. Então fiz uma simulação no MMANA que deu os seguintes resultados, em espaço livre: Ganho=12,82 dBi. relação frente/costas=15,29 dB e impedância=112 ohms. Usando um ohmímetro, notei que o conector UHF tinha conexão direta entre a massa e uma metade do radiador, assim como do condutor interno com a outra metade, sendo as duas isoladas uma da outra, portanto uma conexão direta típica de OWA. Mas a impedância calculada no MMANA não deu 50 ohms, mas 112 ! E a impedância medida com um wattimetro direcional Bird modelo 43, (calibrado para 50 ohms), deu exatos 50 ohms, pois a medição de potencia refletida deu ZERO, de 430 a 440 MHz !

O que está errado, ou faltando ?

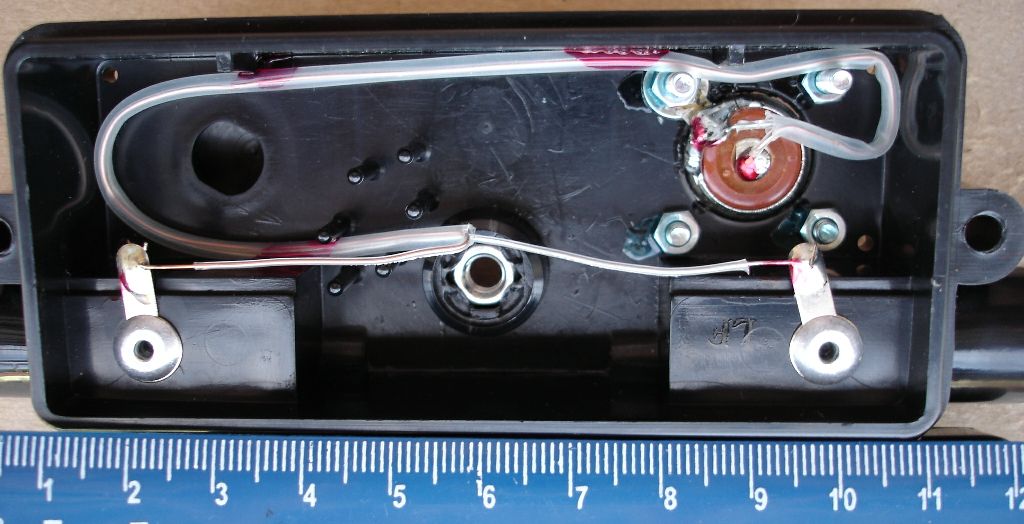

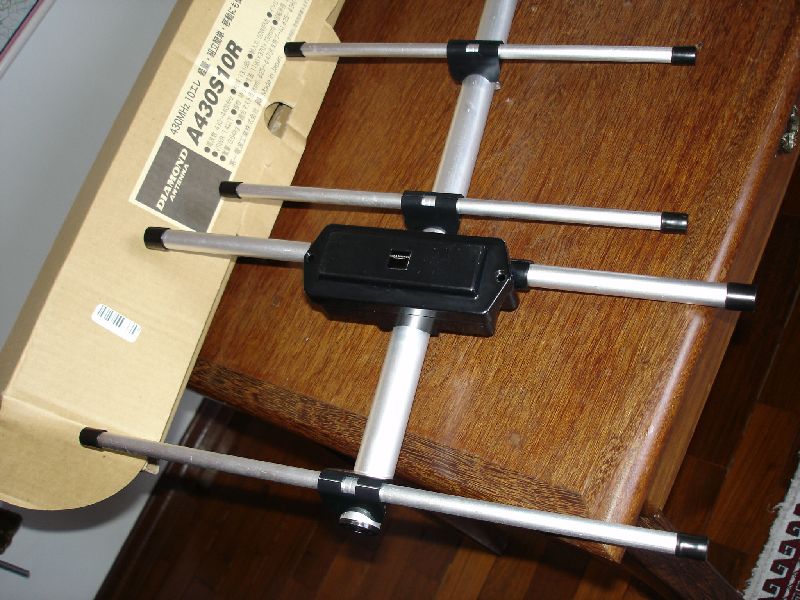

Resolvi então abrir a caixinha suporte do radiador, muito bem feita por sinal, como a antena toda (não, não estou ganhando nada para falar bem, hi hi). A ligação do conector coaxial até o centro do dipolo radiador é feita por uma pequena linha bifilar, de um quarto de onda de comprimento (17 cm, a parte que fica dentro do espaguete transparente) e obviamente com 75 ohms de impedância, o que permite transformar os 112 em 50 ohms ! (50x112=75x75), e além disso, também funciona como BALUN. Vejam na foto seguinte:

O arquivo para simulação no MMANA, com todas as medidas da antena, está disponível aqui.
