EEPROM (seriell) 24C64/24C65/24C128/24C256 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weitere Informationen bietet das 24C65 Manual (24LC64 Manual) von der Firma MICROCHIP. Auf der Seite http://www.geocities.com/ccontrolintern von Dietmar Harles liegt ein Programm zum Verschieben des High Endurance Blocks (leider noch nicht getestet bzw. kein Feedback).  Es gibt sogar größere
EEPROMs, die für die C-Control-Units genutzt werden können.

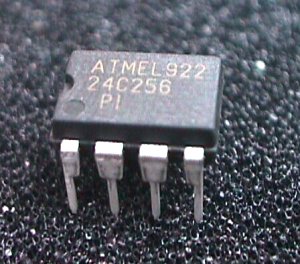

Statt dem 24C65 (8 Kilobyte Speicher), kann man z.B. einen 24C256 einsetzen.
Dieser bietet 32 KB Speicherplatz (siehe Tabelle unten).
Zusätzliche Informationen zu diesem Thema gibt es auch unter
http://home.t-online.de/home/B.Kainka. Das Betriebssystem schert sich beim Speichern in die Datendatei (mit den "OPEN# FOR ..."- und "PRINT#"-Befehlen) übrigens nicht um die Größe des EEPROMs. Falls über die gültige Bereichsgrenze des EEPROMs hinaus in dieses geschrieben (oder aus diesem gelesen wird) läuft einfach der interne Adresszähler im EEPROM über und es wird der Beginn des EEPROMs überschrieben. Nur der FILEFREE-Befehl benutzt zur Berechnung des freien Speichers des EEPROMs eine feste Größe. Das kann man sich wie folgt zu nutze machen: DEFINE blocksize 9 'es sollen immer 9 Werte geschrieben werden DEFINE i BYTE 'definiert eine Variable vom Typ BYTE (8-Bit) DEFINE Temperatur WORD 'definiert eine Variable vom Typ WORD (16-Bit) DEFINE Luftdruck WORD ... ... #hauptprogramm 'Beginn des Hauptprogramms ... GOTO meszwert_speichern 'Sprung zum Unterprogramm ... END ' Ende des Hauptprogramms, ab hier beginnen die Unterprogramme #meszwert_speichern 'Sprungziel und Name des Unterprogramms OPEN# FOR APPEND 'öffnet die Datei im EEPROM zum "anhängen" IF FILEFREE < blocksize THEN GOTO filefull 'Ist der Rückgabewert von FILEFREE 'kleiner als der Wert von blocksize, dann Sprung zu filefull PRINT# Luftdruck 'Werte der Variable "Luftdruck" ins EEPROM schreiben PRINT# Temperatur 'Werte der Variable "Temperatur" ins EEPROM schreiben ... ... GOTO fileok v'gehe zum Sprungziel #filefull 'Sprungziel PRINT"EEPROM voll" 'Fehlermeldung über COM-Port '(oder LCD-Ausgabe je nach Ausstattung) FOR i=1 TO 25 'akustischer Fehlermeldung (Schleife) BEEP 440,2,0 BEEP 200,2,0 NEXT #fileok 'Sprungziel CLOSE# 'Datei schließen' RETURN 'Rückkehr zum Hauptprogramm Erklärung: FILEFREE ist ein CC-Basic-Befehl der auf freien Speicherplatz im Datenbereich des EEPROM testet. Ist der Rückgabewert von FILEFREE kleiner als die zu speichernde Blockgröße, so wird eine Fehlermeldung ausgegeben und zum Hauptprogramm zurückgegangen. Soll ein BASIC-Programm mit mehr als 8 Kilobyte Größe von der C-Control ausgeführt werden wird für die Windows-IDE eine neue "CCBAS32.DLL"-Datei benötigt. Diese kann direkt von der Homepage von C. Edelmann heruntergeladen werden. Übrigens: Das interne EEPROM des MC68HC05B6-Mikrokontroller, das dazu dient Assemblerprogramme zu beherbergen kann nur ca. 10.000 Lösch- und Schreibzyklen vertragen. Also, vorher überlegen, ob die Aktualisierung des Assemblerprogrammes bei der Übertragung BASIC-Programms notwendig ist oder evtl. auskommentiert werden kann. EEPROM Bezugsquellen:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
