Интерфейс USB-COM с программной эмуляцией COM порта на микросхеме PL2303.

При развёртывании современного радиолюбительского комплекса очень часто встаёт вопрос об отсутствии в компьютере необходимого количества COM интерфейсов  требуемых для подключения к нему трансиверов, GPS, систем управления поворотом антенн и т.д. и т.п.

Осуществить это можно используя стандартные средства эмуляции COM портов через USB интерфейс (например: PROFILIC TECHNOLOGY INC) или самодельные конструкции на базе шнуров программирования сотовых телефонов изготовленных на базе микросхем PL2303 (Некоторым удаётся их купить за условную цену на распродажах).

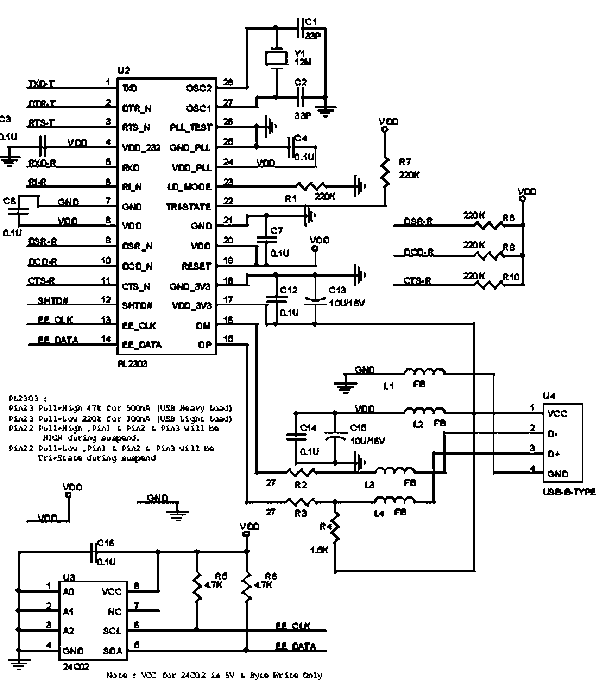

Схема такого интерфейса приведена на Рис 1.

Для программного эмулирования COM порта в компьютере необходимо установить драйвер с помощью Driver installer PL-2303 ( обьём 1 378 КБ).

Информацию предоставил EX8MLT op. Олег.

Володя UA6JAJ и Василий RU6JW использовали этот интерфейс в микропроцессорной схеме управления поворотом антенн по азимуту и углу места для работы через радиолюбительские спутники и APRS через МКС, о чём они обещали рассказать отдельно.

У них в шнурах :
1 ножка TX -Зелен. провод.
5 ножка RX- Син. провод.
GND - Красн. провод.

При необходимости к кабелю можно припаять 9 и 25 pin разъёмы для подключения  к оборудованию или дополнить её схемой формирования PTT.

Благодарность Володе UA6JAJ и Василию RU6JW за предоставленную информацию.

73! Пока.
