TM-D700e  (начальная установка, вариант 2)

Перевод сделан со статьи DC1JU, Ralf, Guntersblum, JN49ET, он естественно не полный, так как многие функции

программы нужно пробовать самим.

Тут рассказано самое главное, что нужно сделать, чтобы KENWOOD заработал.

Вариантов использования этого аппарата несколько в дальнейшем я их опишу, а именно:

1.вариант KENWOOD TM-D700e + GPS (PC не нужен) готова

2.вариант KENWOOD TM-D700 + UIVIEW32 + PC (KISS MODE) читай ниже готова

3. вариант самый простой TM-D700 + UIVIEW32 + PC спасибо автору он все за нас сделал( Roger Barker) готова

4. вариант использования с программой GP (проверял только под DOS) готова 50%

5. вариант программирования прибора с программами MCP-700,Link-7 готова 50%

6. вариант использования прибора с программой WinPack v.6.80 Roger Barker готова 50%

7.пробовались варианты использования  KENWOOD TH-d7e со специально написанными для него программами

Могу также выложить по запросам «трудящихся»100%. итак начнем…..

UKW TRANSIVER KENWOOD TM-D700e можно использовать и без P.C, но совместно cо специальной программой UIVIEW,

где также  можно видеть корреспондентов на карте, производить запись, посылать сообщения и.т.д.

Какое  «Hard и Software» требуется?:

• TM-D700e ( TH-D7e подходит также ) TS-2000 мной не проверялся ввиду отсутствия
• Pentium 266 MHz или выше , медленный плохо грузит карты.
• Чем больше, тем лучше RAM !
• Операционная система WIN 95/98/2000/XP
• Стандартный кабель для подключения  COM 1 - 8
• Software например : UIVIEW 16bit Vers. 2.24 или 32bit Vers. 3.2
• Карты для UIVIEW сделанные собственноручно или взятые с сайтов.

Основной сайт с Software: http://www.aprs.de там в найдете  downloaden...
Внимание: UIVIEW 16bit версия бесплатная...
UIVIEW 32bit версию надо регистрировать, так как  «Registration» после смерти автора бесплатна.
Конечно же 32bit Version более стабильно работает чем 16bit !

• Программу после разархивации установите в PC

     Некоторые «установки в меню» которые не будут показаны, остаются в самом приборе по умолчанию .Это тема

отдельной статьи.



• TM-D700 выключить
• UIVIEW стартуем

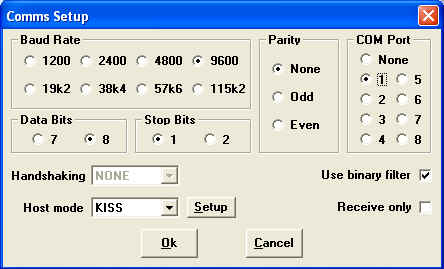

• Setup в главном Menu нажимаем , далее Comms Setup Baud Rate = 9600 Сom Port = 1 или 8 помечаем

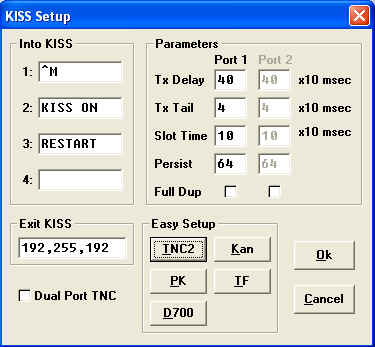

•  Внизу  Hostmode жмем "Setup"  и появляется окно «Kiss Setup»
•  Для TNC2 выбираем Easy Setup нажимаем ТNC2  в окне  "Into Kiss"
•
•
•
•  должно быть:
• 1. ^M
• 2. KISS ON
• 3.RESTART
• OK нажимаем
• Comms Setup окно нажимаем еще раз ОК
• теперь важно, что для  TM-D700 это  Kissmode!
• Setup кнопку нажмем, устанавливаем Station Setup
•
•
•
• Внести Call , Positions, daten прописать
  Например : Latitude =  48.46.64N широта Longitude =  013.26.71E долгота
  Unproto adress = APRS,RELAY,WIDE ...далее пропишем в зависимости от ситуации.
• Сейчас надо Вам решить, как работать с  APRS-станциями если digipeater тогда можно первым написать  "RELAY", и далее "WIDE".
• Beacon comment = внести Name, QTH внимание! пишите короче например монитор TH-D7-все равно не все воспроизведет, да и время передачи «Бакена» станет короче.

• UI-View Tag = кликнуть появится крестик
• Fixed = 30 Min. Оставить, это время если Вы работаете из дома и 1 минуту, если работаете с движущегося объекта.
• Symbol = Home = выбрать желтый домик
• Setup окно закрыть нажимая ОК

Euro карту выберете нажав в главном MENU ,  MAP/Load a MAP Select a Map – окно , или на  MAP-Button .

• Setup/Status Text = текст например Ваш RDA
• Setup / Stationsinfo = данные аппаратуры = например Kenwood tm-d700e + ant.Diamond X-210n
• Картинку как пример не привожу, так как это интуитивно просто!
•

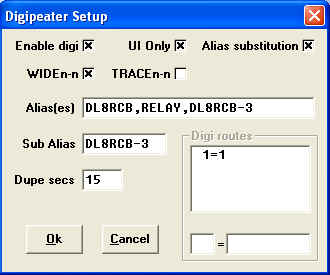

• Digipeater Setup = Внимание с этим осторожно !
• лучше об этом прочитать в русском Help, который сделал Robert Tobol
•
•
•
  Enable Digi x
  UI only x
  Alias substitution x
  Wide n-n x
  Trace n-n ничего не ставить
  Aliases = Ваш позывной,RELAY
  Sub Alias = Ваш позывной
  Dup secs = 15
• Нажав  ОК окно закроем.
• В дальнейшем эти установки рассмотрим отдельно
• Например Digi Routes

• Проконтролируйте окно Setup/APRS Compatibility против Unproto Adress "APRS" поставить крестик.
•
•

       Сейчас  APRS-Software UIVIEW 32 можно пробовать

• Программу закрыть и запустить снова
• TM-D700/TH-D7 включить
  кнопку TNC PKT нажать
  выставить  144.800 «врукопашную»
  проверить 1200 Baudrate и Datenkanal для A  соответствуют ли эти установки в аппарате Kenwood
  После этого UIVIEW запускаем
• Обратите внимание на индикатор дисплея TM-D700 "sta" "con" они должны коротко появиться и исчезнуть ( обычно 3 раза)
• (теперь tm-d700e в Kissmode!)
• Через 1-2 секунды UIVIEW пошлет  Baken "onair" am TM-D700 (его можно также увидеть включив функцию  Terminal в программе)
  Внимание: «шумодав» в TM-D700 должен быть закрыт !!!
  TM-D700 на передачу не включится если "Busy" будет на дисплее горит постоянно.

Через некоторое время вам понадобятся карты можно использовать следующие Software например. "Autoroute Express" (Microsoft), Route 66, Route 2000

Обратите внимание на сайте автора лежат «дрова» для некоторых фирменных СД – MAP!

 Написанные специально для программы UIVIEW32

И так далее……

 к сожалению в Russland проблема карт существует, а отсюда существует, некая обособленность коллег занимающихся

пакетным радио и APRS.

Мои APRS-Station(en) имеют следующие обозначения:
DL8RCB = из дома ( TR-2200, UIVIEW) JN68RS digi db0wos)
DL8RCB-9 = Mobil (TM-D700, GPS-Garmin 2 plus по всей EU и надеюсь остальной части до Урала)
DL8RCB-X = portabel               IC – 706 + AT- 230, GPS 12XL, KENWOOD MA-5,UIVIEW, Laptop AMILO – A это для КВ

Фото разместим на сайте отдельно по желанию автора сайта, как только он попросит.
