Один из вариантов работы через МКС Заря (TM-D700e KENWOOD)

Как я уже сообщал в предыдущих статьях инициализация UIVIEW32 + TM-D700e  осуществляется достаточно просто Роджер Беккер в директорию CMD положил файл TMD-700,за что ему спасибо,но если вы пожелаете использовать прибор для работы через международную станцию Заря в APRS,то Вам необходимо проделать следующее:

1.В директорию CMD программы UIVEW32 положить 2 файла с названием 145800.cmd и 145800.org, директорию закрыть и запустить программу

2.Зайти в меню программы Comms Setup… далее.. Handshaking установить None, Host mode None.

3. TNC type выбрать 145800 смотри рис 1.

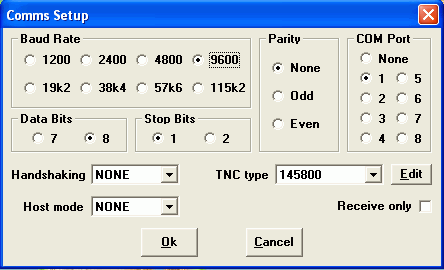

Рис 1.

Нажимаем ОК

Если GPS подключен к TM-D700e,то «daten» автоматически считываются и передаются бакеном если нет, то QTH Loc берется из установок Station Setup

Ниже привожу два  отредактированных файла «готовых к употреблению»



145800.cmd



;This is a sample TNC initialisation file for use with

;the Kenwood TM-D700.

;TM-D700.ORG will allow you to revert to the default

;version of this file, if you edit it and mess it up!



[SETUP]

;DON'T alter anything in this section unless you are

;sure you know what you are doing!

COMMAND_PROMPT=cmd:

COMMAND_CHARACTER_CODE=3

ESCAPE_CHARACTER_CODE=

CONV_COMMAND=CONV

MYCALL_COMMAND="MYCALL "

UNPROTO_COMMAND="UNPROTO "

NO_BEACON_COMMAND=BEACON EVERY 0



[INIT_COMMANDS]

^C

AI 1!AI 1

;Control mode on.

TC 1

;Select TNC PKT mode.

TNC 2!TNC 2

;Select band 'A'.

BC 0,0!BC 0,0

;Set the frequency to 145.800.

FQ 00145800000,0!FQ 00145800000,0

;No shift.

SFT 0!SFT 0

;Select data band as 'A'.

DTB 0!DTB 0

;Control mode off.

TC 0!cmd:!5

;Repeating the first two commands is not an error!

ECHO OFF

BEACON EVERY 0

ECHO OFF

BEACON EVERY 0

DIGI OFF

GBAUD 4800

HBAUD 1200

GPSTEXT $GPRMC

LTMON 10

LTMHEAD ON

LOC E 0

MON ON

MCOM ON

MSTAMP OFF

CONOK OFF

PACLEN 250

UIDIGI OFF

UIFLOOD %

UITRACE %

XFLOW OFF

HEADER OFF

NEWMODE ON

NOMODE OFF



[EXIT_COMMANDS]

LTMON 0

MON OFF

TC 1

TNC 0



145800.org

;This is a copy of the default version of TM-D700.CMD.

;

;This is a sample TNC initialisation file for use with

;the Kenwood TM-D700.



[SETUP]

;DON'T alter anything in this section unless you are

;sure you know what you are doing!

COMMAND_PROMPT=cmd:

COMMAND_CHARACTER_CODE=3

ESCAPE_CHARACTER_CODE=

CONV_COMMAND=CONV

MYCALL_COMMAND="MYCALL "

UNPROTO_COMMAND="UNPROTO "

NO_BEACON_COMMAND=BEACON EVERY 0



[INIT_COMMANDS]

^C

AI 1!AI 1

;Control mode on.

TC 1

;Select TNC PKT mode.

TNC 2!TNC 2

;Select band 'A'.

BC 0,0!BC 0,0

;Set the frequency to 145.800.

FQ 00145800000,0!FQ 00145800000,0

;No shift.

SFT 0!SFT 0

;Select data band as 'A'.

DTB 0!DTB 0

;Control mode off.

TC 0!cmd:!5

;Repeating the first two commands is not an error!

ECHO OFF

BEACON EVERY 0

ECHO OFF

BEACON EVERY 0

DIGI OFF

GBAUD 4800

HBAUD 1200

GPSTEXT $GPRMC

LTMON 10

LTMHEAD ON

LOC E 0

MON ON

MCOM ON

MSTAMP OFF

CONOK OFF

PACLEN 250

UIDIGI OFF

UIFLOOD %

UITRACE %

XFLOW OFF

HEADER OFF

NEWMODE ON

NOMODE OFF



[EXIT_COMMANDS]

LTMON 0

MON OFF

TC 1

TNC 0



73 DL8RCB
