Экспериментальная трансляция
Европейского APRS трафика МКС на 14.070 в режиме BPSK.
Продолжая тестировать утилиту/PSK31 serv/ для программы UIVIEW32 мы неожиданно увидели вариант практического использования передачи информации из Европейской сети APRS ( UHF 144.800KHz ) в используемый для работы на КВ PSK участок 14070 KHz .
Так как утилита PSK31serv, написанная специально для программы UIVIEW32 , позволяет работать в PSK31 вероятность получения достоверной информации на КВ возрастает.
Для приема можно использовать любую программу для PSK31.
Мы использовали популярную программу MiX Win mode BPSK, которая в "связке" с UIVIEW32 в режиме Packet дает хорошие результаты. UIVIEW32
В начале попробовали работать BPSK и QPSK в сети APRS станций. Этот вариант показал себя как полноценный APRS канал в котором реализованы все виды взаимодействий.
К тому же у программы PSK31srv есть функция авто и ручного захвата координатной информации из трафика станций работающих PSK, что позволяет использовать её и вне пакетной сети.
Далее возникла мысль передачи APRS Европейского трафика УКВ на КВ.

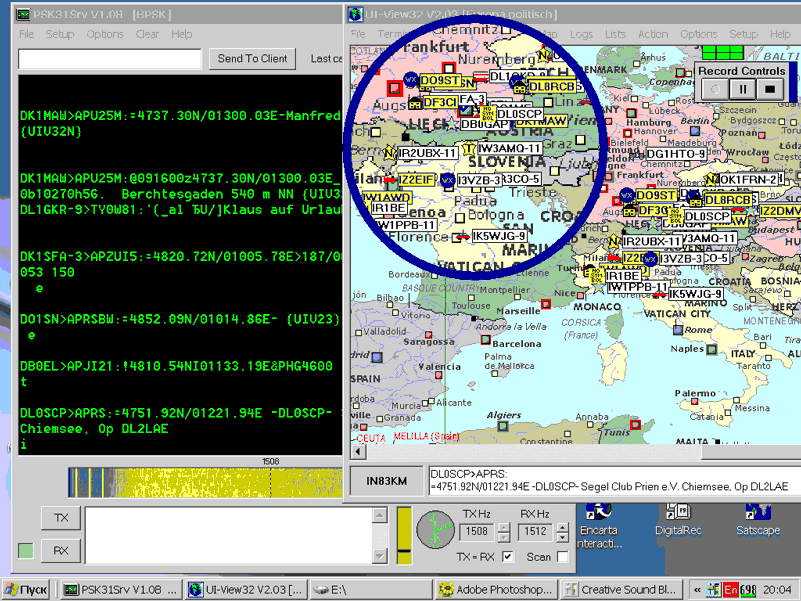

На картинке видна передача цифровой информации из УКВ APRS сети Европы на КВ диапазон в участке 14070 Khz BPSK со смещением 1500кгц.
Слева в окне программы PSK31srv видна информация APRS пакетов которая полноценно отображается в окне UIVIEW32 справа.
Получение практического результата подсказало следующий шаг - А почему бы не попробовать передать цифровую информацию поступающую с Международной космической станции (МКС-ISS), тем более, что она поддерживает APRS в режиме Paсket ?

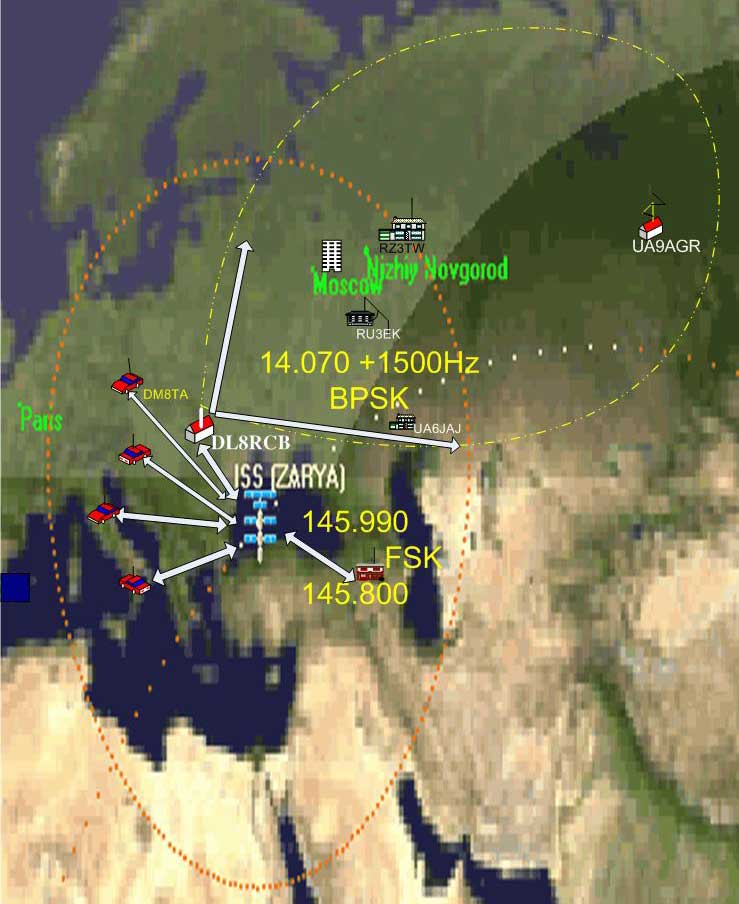

Ниже Вы видите условную структуру приема и передали цифровой информации с наземного комплекса DL8RCB
Сигнал с пролетающей над Европой МКС принимается на частоте 145.800 KHz 1200 baud и после его обработки программой UIVIEW32 через коротковолновый канал передается на частоте 14070 KHz + 1500 Hz программой PSK31srv в режиме BPSK.
В результате появилась возможность всем желающим
фиксировать момент входа МКС в зону радиовидимости Европы,
видеть трафик её работы ,
приготовится к проведению QSO с новыми станциями активными на данный момент для тем кто через неё работает.

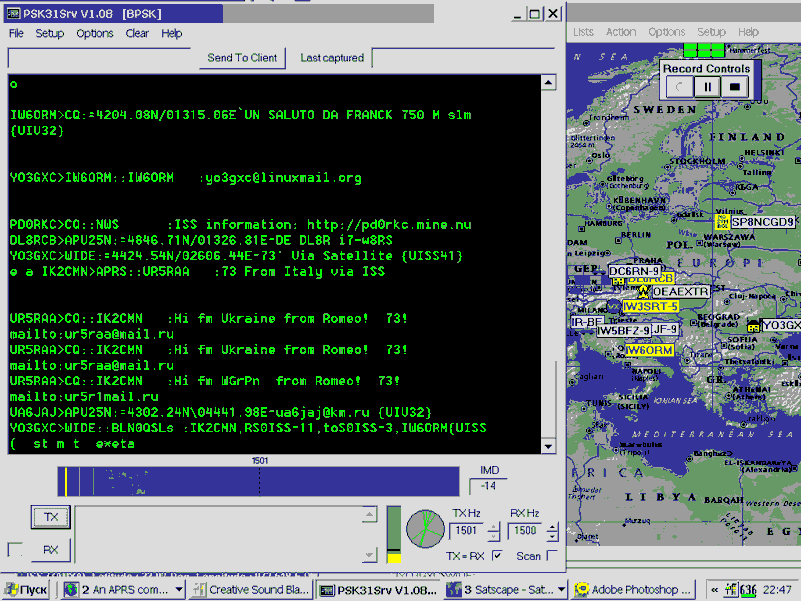

Результаты предварительной проверки видны на следующем рисунке.
На протоколе работы PSK31srv полученным Борисом, RZ3TW видна, как активность работы через МКС (ISS) Европейских станций , так и станций Украины и России на данном витке.
Предлагаемый вариант приема трафика с МКС успешно заработал и у Володи, UA6JAJ, а это значит что время приема информации со станции увеличилось и появилась возможность принимать утреннюю орбиту под низким углом к горизонту .
C учётом того , что неплохие витки станции будут в ближайшие пятницу, субботу и воскресенье 15, 16, 17 июля 2005 г. всех желающих приглашаем принять участие в эксперименте.
Трафик МКС можно будет наблюдать любыми средствами принимающими BPSK !!!
Время могу сообщить дополнительно кому это требуется (время по Москве)
Просьба на период прохождения МКС не включаться на передачу на частоте эксперимента.
Будет использована частота 14.117.00 + 1500 Hz и 14.070.00 +1500 Hz
Жду предложений и вопросов !
Анатолий , DL8RCB
