Организация шлюза радиоканал - internet – a.p.r.s. server



Во-первых хотелось бы коснуться  некоторых вопросов по поводу использования  Mix_win вместо  AGVPE, я не сторонник  безосновательной критики программ (в особенности для радиолюбителей так как это создаются в основном без оплаты ),

Теперь постараюсь предложить вариант, как правильно настроить Mix_win  для работы.

Для этого необходимо скачать драйвер виртуального порта для XP или 2000

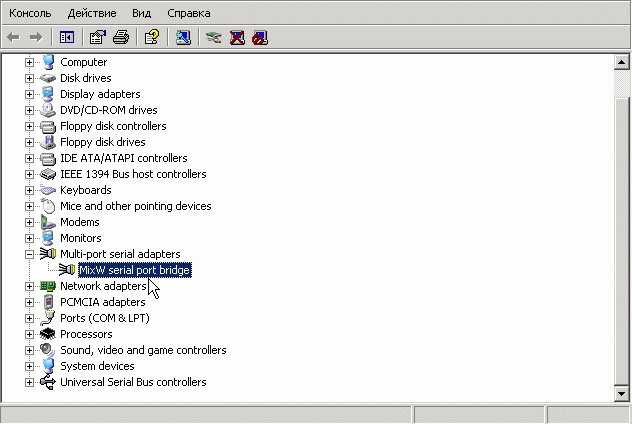

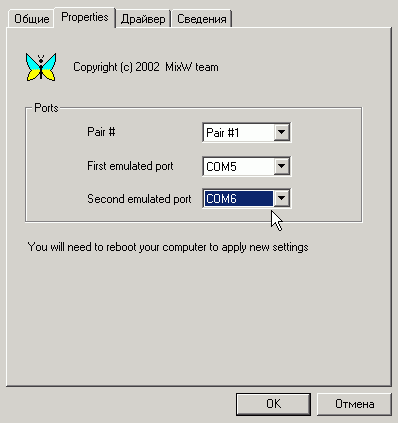

и установить  его, после установки в диспетчере устройств выбрать свойства эмулированного порта и выбрать порты, которые вы будете использовать для общения между программами Mix_win и UI-VIEW



                                                                                                                                                    Рис. 1

Номера портов следует выбирать не задействованные  в системе





                                                                                         Рис 2



Надеюсь подробно описывать установку Mix_Win не нужно  остановлюсь

только на настройке программы для работы совместно с UI-VIEW .

до этого должно быть установлен порт  управлением вашим трансивером

и звуковая карта ( желательно откалиброванная )

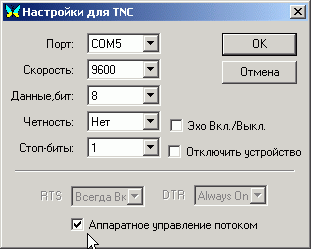

заходим в Конфигурация и выбираем пункт  Эмулятор контролера TNC и выбираем первый порт который мы определили в эмуляторе портов как на





                                                                     Рис 3

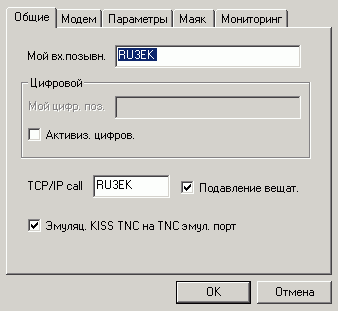

Далее заходим в пункт Вид модуляции где отмечаем Расkеt и выбираем пункт настройки для пакета заполняем все поля и обязательно ставим птичку в пункте Эмуляция KISS TNC на TNC эмулированный порт





                                                                         Рис 4

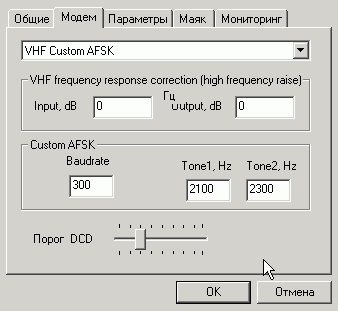

Далее идем в настройки модема и выбираем согласно рисунка ( не буду подробно останавливаться на выбранных настройках) только отмечу что отсюда можно быстро регулировать уровень DCD  то есть открытие «шумоподава» что в AGVPE представляет определенные трудности связанные с перегрузкой всей программы





                                                                          Рис5

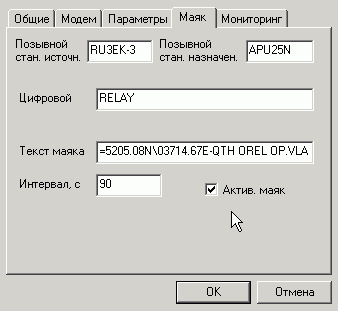

Еще есть одна возможность настроить маяк. Для работы и организации

шлюза это не относиться (маяк должен быть отключен) но есть возможность

в полях  маяка прописать данные читаемые   APRS станциями

то есть ваши координаты и. т.д.и появится возможность работать в режиме

APRS и вас будут видеть на своих картах без загруженной программы UI-VIEW

 ( хотя этим я не рекомендовал бы пользоваться)





                                                                         Рис 6

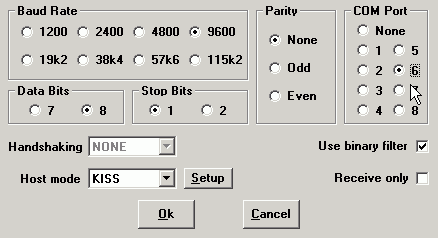

мы сконфигурировали Mix_Win теперь переходим к настройкам UI-VIEW.Запускаем программу и заходим Comm Setup

 здесь выбираем в Host mode KISS режим и внимательно! второй выбранный порт для связи с Mix_Win

 ( в моем примере Соm 6)





                                                                                                    Рис 7



ОСТАЛЬНЫЕ НАСТРОЙКИ UI-VIEW ОСВЕЩАТЬ НЕ БУДУ ТАК КАК ОНИ



ПОДРОБНО ОСВЕЩАНЫ В ДРУГИХ СТАТЬЯХ



После этого необходимо проверить работу непосредственно в эфире  сначала запускаем Mix_Win настраиваемся на APRS станции после приема пакетов запускаем  UI-VIEW и проверяем что все работает то  есть на карте появляются станции.

Далее конфигурируем непосредственно шлюз RF-Internet server.

Для этого существует в меню Fail программы UI-VIEW  функция - Edit IGATE.INI Выбираем ее и приступаем к конфигурации шлюза.

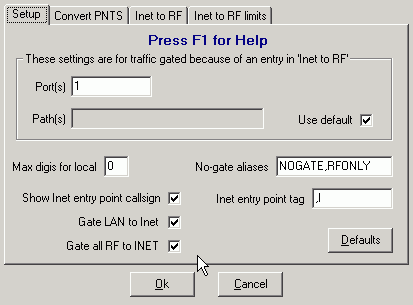

В меню Setup отмечаем согласно рисунка





                                                                                             Рис 8

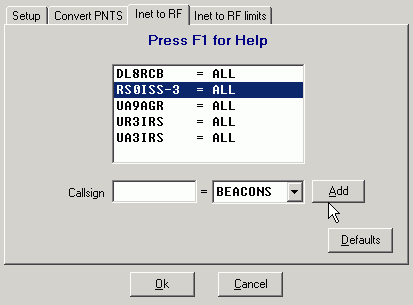

далее в закладке Inet to RF  вписываем в поле Callsing = позывные станций

которые мы собираемся ретранслировать в эфир и обратно в выпадающем меню выбираем типы пакетов передаваемых в эфир и нажимаем кнопку Add добавляем в верхнее окно .Чтобы удалить станцию необходимо отметить ее в верхнем окне два раза кликнуть позывной появиться в нижнем окне и здесь удалить его.

Количество станций  и позывные можно менять во время работы просто заходите в меню и добавляете или удаляете нужные станции.







                                                                                              Рис 9



Порядок работы

Сначала запускаем UI-VIEW  соединяемся с APRS сервером далее запускаем Mix_Win и канал готов. Диапазон выбираем по своему желанию на УКВ естественно надо будет выбрать в Mix_Win  другой модем или в нем установить в Baudrate

 частоты модуляции для УКВ.



                                                                                                                                                         Рис10



показан весь экран используемый мною. Здесь видно что в окне Mix_Win мы будем видеть пакеты принимаемые и передаваемые с эфира а в окне вызываемом с UI-VIEW  меню TERMINAL  будем видеть пакеты принимаемые с APRS  сервера. Здесь также видно как надо свернуть окно Mix_Win  что бы наблюдать водопад и дорожки от станций чтобы оперативно подстраиваться. К сожалению частота многих станций на парковочных частотах сильно разница и приходиться все время подстраиваться

Это намного удобнее делать когда видно водопад (что нельзя сказать о  AGVPE) и доступ к регуляторам громкости всегда под рукой.



Огромная благодарность в помощи оказанной RZ6HKK/ON! DL8RCB

и UA3IRS!



НАДЕЮСЬ ЧТО КОЛИЧЕСТВО СТАНЦИЙ РАБОТАЮЩИХ В APRS С просторов СНГ УВЕЛИЧИТЬСЯ! Я БУДУ РАД ЕСЛИ В ЭТОМ ПОМОЖЕТ МОЯ СТАТЬЯ

VLAD PERESADA

2005-10-29
