Расчёт частоты работы трансивера для установки частоты APRS сети на КВ.

Прежде чем начать  работу в сети APRS   необходимо правильно выставить частоту приема/передачи. Ошибка +/- 5-10 Гц и более может привести к потере сети.

Расчёт частоты определяется по формуле:

Fu=Fn–fc+f   - для USB

Fl=Fn+fc+f   - для LSB

Где:

Fu – частота установки при использовании верхней боковой полосы(USB)

Fl - частота установки при использовании нижней боковой полосы(LSB)

Fn – средняя частота FSK сигнала выбранной APRS сети

fc – средняя звуковая частота источника сигнала APRS

Стандартно это значение 1700 гц , но у некоторых TNC и формирователях пакетов она другая.  Для AGW Packet Engine например: 2210 гц.

При использовании компьютера с ПО MIXWin это значение может быть выбрано произвольно с учетом вывода из полосы основного фильтра сигналов мешающих станций, как вверх, так и вниз.

f - отклонение частоты приема от фактической.

Для правильной работы необходимо определить ftx  - разница частота приема/передачи вашего трансивера, она может принимать, как положительные, так и отрицательные значения.

Имейте в виду,  что это значение может достигать сотни герц для самодельных конструкций и десятки герц для современных трансиверов. В некоторых конструкциях этот параметр может меняться в установках.

 Пример:

f = 20 гц

Полоса LSB

fc= 1700 гц

Fn =14.10132 кгц

Fl = 14.10132 + 0.0017 +0.00002=14.10304

Последовательность установки частоты следующая:

1. Определите fтрансивера
2.  Определяете разницу частоты ftx  приёма / передачи трансивера
3. Выбираете полосу LSB  или   USB.
4. Узнаёте из документации или выбираете (при использовании MIXWin) среднюю звуковую частоту источника APRS пакетов.
5.  Выбираете диапазон и частоту APRS сети.
6. Рассчитываете частоту установки трансивера. .
7. Устанавливаете полосу, частоту, ширину фильтра и расстройку ftx  на передачу.

Надо отметить, что очень часто можно наблюдать работу в сети станции с большим отклонением от частоты сети, что особенно при слабых сигналах приводит к  потере пакетов от них.

Сами же они  при этом могут принимать сеть нормально и о своей ошибке не знать !!

Тем не менее, Вам может понадобится помощь кого-то из участников сети для проверки правильности установки частоты передачи .

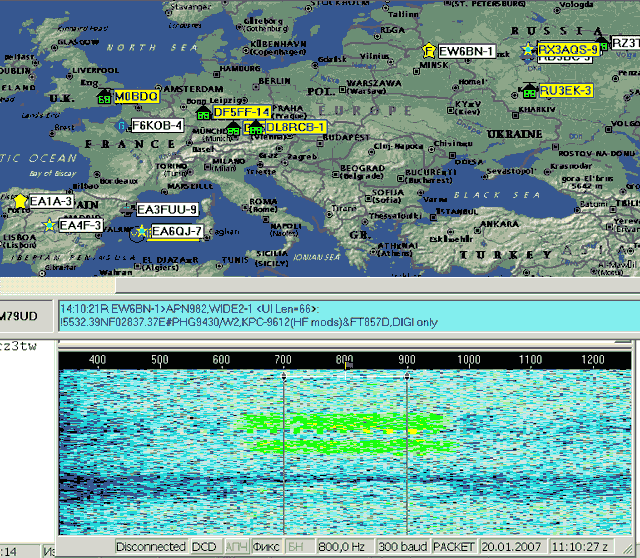

На рисунке пример использования этого решения для MIXWin.

Fn средняя частота сети 14.1015
Fc средняя частота формирователя выбрана 800гц , чтобы увести из полосы основного фильтра активно работающий пакетный BBS .

f=+20 гц определена по эталонному сигналу частоты и времени

на частоте 4.99600 Мгц.

Описание эталонных сигналов и частоты можно узнать на сайте

http://www.radioscanner.ru/freqs/file/list21.html

В режиме CW вывести сигнал в середину фильтра на частоту 600 Гц.
Сигнал несущей в начале и середине часа на 10 мин.


Частота на трансивере 14.10232


 Cредние частоты излучаемого FSK сигнала сетей APRS для 1 района IARU.

7.033,5   FSK 300 Bd
10.149,5 FSK 300 Bd
14.103,5 FSK 300 Bd
14.101,5 FSK 300 Bd
18.100,5 FSK 300 Bd
21.115,5 FSK 300 Bd

Ещё разрешена сеть
29.250,0 FM 1200 Bd


Успеха и точной настройки !

До встречи в сети APRS.
