Борис Баранов, RZ3TW



APRS

на коротких

 волнах.









После интенсивных и в общем то не безуспешных попыток использования  дигипитера Международной космической станции (ISS) для работы APRS , результаты которых нужно  видимо ещё  осмыслить, получил от Анатолия (DL8RCB) ссылку на английский сайт , где речь ведётся об использовании

 APRS на коротких волнах (HF).



Интерес к этим новым возможностям появился сразу т.к. технически к нему, готовы многие радиолюбители, которые используют звуковые карты компьютеров для работы цифровыми видами связи и до сих пор в стране  на КВ сохраняются сеть пакетных серверов, которые во всём мире из-за своей неэффективности переведены в режим APRS.

Работа на КВ ведется на скорости 300 бит/сек в стандарте совпадающим с пакетом.

Это упрощает использование пакетных программ для мониторинга трафика работы.

Для работы удобнее использовать драйвер AGWPE для звуковой карты и любую программу APRS (UI-View 32, AGWTracker, APRSPoint и т.д.).

Настройка AGWPE и UI-View 32  для работы APRS через  звуковую карту на коротких волнах можно посмотреть на сайте Анатолия (DL8RCB).



На коротких волнах выделены частоты для работы дигипитеров и любительских станций в режиме APRS.



 APRS частоты на КВ



диапазон частота       вид          скорость     примечание

  10           29.250         FM           1200           Not USA

  10           28.128        SSB*         300              World

  15           21.117        SSB           300         Europe HF Gateways

  17          18.102         SSB           300         Europe HF Gateways

  20          14.103         SSB           300               DX

  20          14.105         SSB           300             World

  30          10.147,6      SSB*         300                UK

  30          10.151         SSB           300              World

  40            7.035         SSB           300              World



Работа ведётся на LSB исключая "*" на USB. Не создавайте помехи для частоты 14.103 пожалуйста, это частота для DX.



Совместно с Анатолием (DL8RCB) и Володей (UA6JAJ) начали интенсивный мониторинг этих частот для того чтобы понять, что же представляет из себя европейский  APRS на КВ. (Зима и прохождения на Штаты нет, летом посмотрим).















Особый интерес представляет частота 10.147,6 USB на которой разрешено работать нам.

Уже с первых попыток удалось обнаружить на ней APRS дигипитеры.



















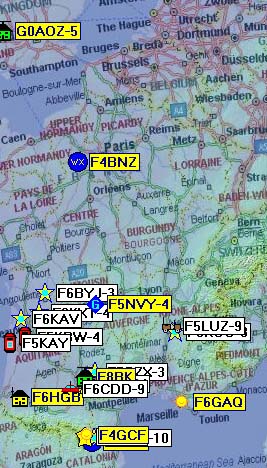

На частоте 21.117.51 LSB  удалось обнаружить высокую активность дигипитеров Европы.

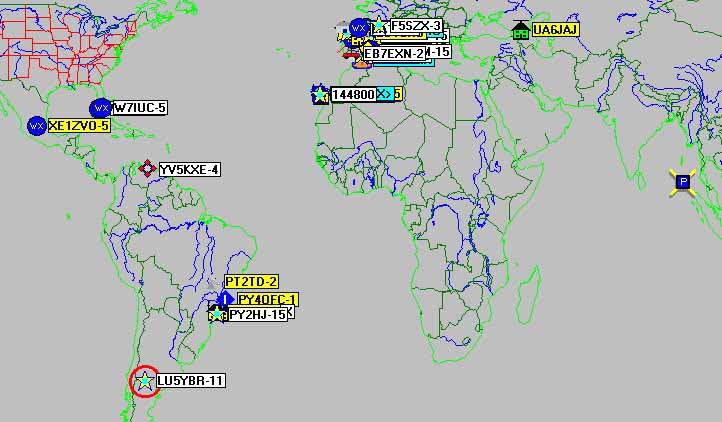

В особых условиях оказался Володя (UA6JAJ), благодаря своей антенне (четыре квадрата) он увидеть десятки APRS станций со всех континентов и даже обнаружил  реакцию дигипитеров на свои сигнальные сообщения, правда, не адекватную ожидаемой.









Сигнал не ретранслировался  и только иногда  он видел сообщение о DX станции с его позывным UA6JAJ, с указанием расстояния до него.



16:52:53T UA6JAJ>APU250,TCPIP,EA8BAT-10,EA8ADH-2,RELAY,WIDE5,EA1Q-3 Port=1 <UI C Len=45>:=4302.24N\04441.98E-de UA6JAJ op.Vlad Russia

16:53:06R EA1UY>APU24A,RELAY,WIDE,TRACE5-5 Port=1 <UI C Len=58>:
>251351zDX: UA6JAJ 43.02.24N 44.41.98E 4305.6km 70ш 14:38


Ни мне, ни Анатолию (DL8RCB) первоначально не удавалось увидеть их реакцию на попытки передавать свои APRS маяки. На остальных частотах, первоначально, какой либо активности не обнаружили.



Для того, что бы определить причину, устроили взаимный обмен на 14.117 и сразу стало всё понятно.

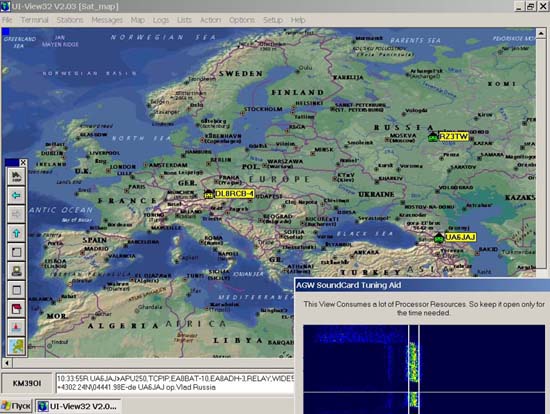

Мы с Bолодей (UA6JAJ) увидели друг друга сразу, а вот частота передачи Анатолия  (DL8RCB) оказалась  на 30 Гц ниже . После её корректировки все трое стабильно увидели друг друга и обменялись взаимными сообщения. (MESSAGE)















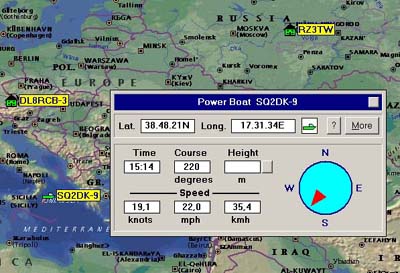

Теперь и мне удалось провести несколько устойчивых QSO с интересными станциями, правда напрямую.





























В дальнейшем удалось обнаружить APRS активность и на 14.103.52 LSB.

Но это не решало основной вопрос, как же на КВ передать сигнал в мировой APRS и увидеть его на поисковых серверах APRS в ИНТЕРНЕТ.



Я начел искать в ИНТЕРНЕТ настройки  программы UI-View 32 в режиме  дигипирера для понимания  вопросов их работы с мобильными  и стационарными  объектами. Оказалось, что эти настройки сильно связаны с заданием UNPROTO address в данных  установки станции.

Всё знающий ИНТЕРНЕТ утверждал, что мобильные станции должны содержать в UNPROTO address тип RELAY и в зависимости от варианта передачи между дигипитерами WIDE 6-6 и TRACE 6-6 как универсальную фразу для  всех дигипитеров, которые декодируют сигнал станции. Исходя из минимизации коллизий, для уменьшения длинны передаваемых сигналов, предпочтительна настройка WIDE 6-6 т.к. она не увеличивает длину, а количество передач между дигипитерами  (HOP)  одинаковая.

После этого анализа настройки дигипитера стали понятны, Он должен реагировать на RELAY и поддерживать вариант обмена WIDE.

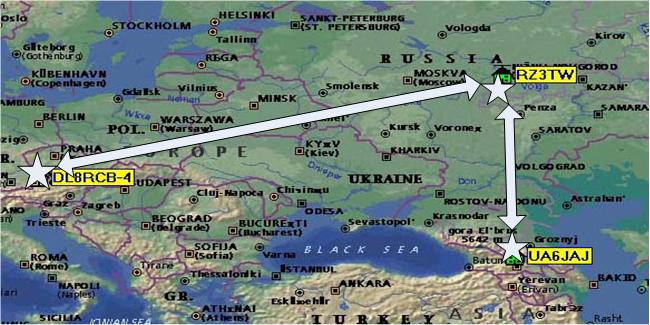

Решили проверить работу сети из трёх дигипитеров.





На момент проведения эксперимента Володя (UA6JAJ) не слышал Анатолия (DL8RCB) , а я слышал и того и другого нормально,  меня слышали тот и другой.

Начали с использования моего комплекса в качестве дигипатера. Оба других комплекса находились в режиме  конечных станций. Первые  правильно принятые посылки от них были ретранслированы моим комплексом и у меня и у UA6JAJ и DL8RCB на картах появились значки наших станций.



Решили усложнить эксперимент. Все три комплекса перевели в режим дигипитера.

Проверили в режиме WIDE n-n и TRACE n-n . Прохождение было неустойчивое, нормально декодировались только 4-5 сообщение, однако, все три дигипитера ретранслировали полученные сигналы.

Проанализировали сообщения в окне монитора. Абсолютно  корректно транслировались сигналы, модифицировался и номер скачка в типе WIDE и добавлялось  имя транслирующего дигипитера в типе TRACE.

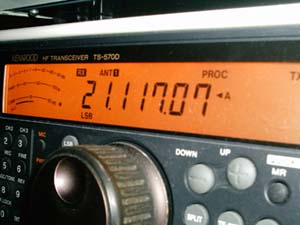

Анатолий начел активно слушать и пытаться работать на 21.117.51.

И очень скоро ему удалось выделить дигипитер Испании EA8ADH,  который его хорошо слышал и был очень активен. Через него он увидел и ему удалось соединиться со многими европейскими станциями. К тому же APRS информация из него поступала в ИНТЕРНЕТ.

Анатолий предложил попробовать использовать его комплекс для трансляции наших сигналов в ИНТЕРНЕТ по этой цепочке. Эксперимент проводили не при самом хорошем прохождении на "пятнашке". Надо сказать, что мой компьютер только один раз дешифрировал сигнал транслированный дигипитером Анатолия в течении 30 мин. Но результам был на лицо.











На сервере APRS Florida появилась информация о моём позывном.

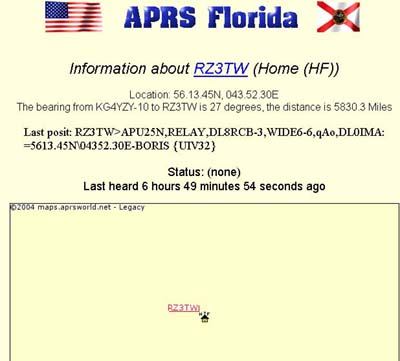

Как видно в окне из Европы информация поступила на

 KG4YZY-10 видимо от DL0IMA.

Интересно, какой путь в мировом APRS ей пришлось пройти.











 Теперь стало ясно, что и на КВ можно наблюдать за перемещением и активностью радиолюбителей полноценно проводить QSO с помощью APRS терминалов и передавать информацию из удалённых мест или из мобильного объекта на сервера в ИНТЕРНЕТ.

 Всем успеха !

Борис Баранов, RZ3TW

Большая благодарность Анатолию (DL8RCB)  и Владимиру (UA6JAJ) за помощь в подготовке этого материала.
