APRS в Лос-Анджелесе - взгляд из РОССИИ.
Развитие APRS и РОССИИ невозможно без изучения опыта накопленного радиолюбителями в других странах. Сегодня при наличии ИНТЕРНЕТ можно полноценно воспользоваться, как опытом, так и уже функционирующими APRS ресурсами ИНТЕРНЕТА, чтобы уже сейчас использовать у нас эти возможности.
20 февраля 2006 г., Володя KI6BLP собрался в калифорнийские горы покататься на лыжах и предложил всем желающим совершить с ним эту поездку виртуально.
Это и позволило ближе познакомится с действующей сетью APRS Лос Анжелеса и его пригородов и убедится в работоспособности мировых радиолюбительских ИНТЕРНЕТ структур и их применимости у нас.
Не имея прямых APRS каналов с Калифорнией в этой ситуации пришлось рассчитывать только на ИНТЕРНЕТ или на шлюзы ИНТЕРНЕТ- КВ, ИНТЕРНЕТ-УКВ.
Информационная структура системы в этом случае выглядит следующим образом.

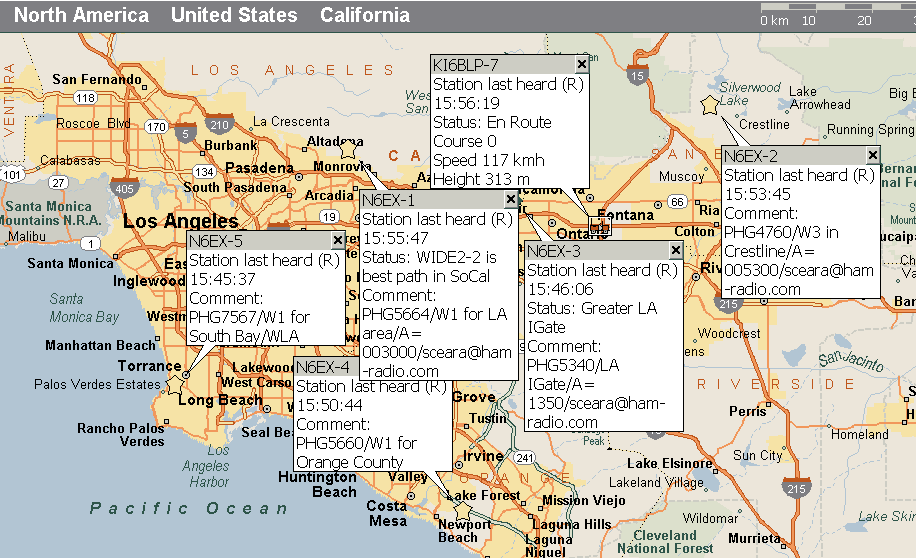

APRS пакеты передаваемые оборудованием Владимира, KI6BLP, размещённого в джипе принимаются сетью дигипитеров (N6EX-1, N6EX-2, N6EX-4, N6EX-5) и ретранслируются в узел APRS сети Лос-Анджелеса N6EX-3 у которого есть шлюз (IGate) в ИНТЕРНЕТ. Через APRS сервера ИНТЕРНЕТА , отфильтрованная фильтром , установленным при регистрации в нём, информация поступает на ИНТЕРНЕТ порты конечных пользователей или дигипитеров.
Дигипитеры транслируют её конечным пользователям через шлюз ИНЕТ-УКВ или ИНЕТ-КВ. При такой структуре пакеты с сообщениями могут достигать конечных объектов сети из любой точки мира.
Надо сказать , что APRS сервера обладают большим количеством очень полезных функций , которые позволяют получить информацию о пакетах искомой станции в какой-то заданный период, местонахождение станции, маршрут движения и т.д. и т.п. , то есть они сами являются информационным хранилищем и источником информации о прошедших пакетов.
Стандартно, APRS оборудование мобильных объектов базируется сегодня на:
Аппаратура у Володи, KI6BLP:
Kenwood TM-D700.
GPS Garmit E-Trex Vista. (старый вариант с com портом)
Клавиатурный интерфейс к TM-D700.
Антенна SG7500 (2m, 70 sm)
С оборудованием используемым Володей, KI6BLP можно познакомиться по адресу: http://aprs.qrz.ru/nodes/ki6blp.php
APRS сеть в районе Лос-Анджелеса состоит из пяти дигипитеров и узла с функцией передачи пакетов на сервера в ИНТЕРНЕТ. Она может служить моделью для создания местной APRS сети крупного российского города. Надо сказать, что обязательной частью этой сети может стать и КВ шлюз, обеспечивающей трансляцию пакетов от удалённых мобильных объёктов из зоны недосягаемости УКВ дигипитеров.
Частота APRS единая по всей територии США: 144.390 MHz APRS 1200.
Во время этой поездки Владимир не использовал компьютер, только Kenwood.
Packet Path: WIDE1-1,WIDE2-1 (наиболее общий для Калифорнии).
Unprotocol: APK101
UIDIGI: RELAY
Message Groups: ALL,QST,CQ,SKY*,BLN*,NWS
Судя по пакетному пути предполагается, что в любой точке Калифорнии одного скачка трансляции пакета дигипитером достаточно для попадания к дигипитеру с ИНТЕРНЕТ входом(Gate RF To Inernet).
По словам Владимира, APRS активность в его районе очень большая, минимум 25-30 активных станций в радиусе 100км.
Дигипитеры покрывают практически всю Калифорнию. Пару недель назад Он ездил в пустыню, намотал около 600км и практически везде получал пакеты.
Пакеты APRS станций, попадая на сервер, передаются (форвордятся) между ИНТЕРНЕТ серверами и практически мгновенно становятся доступны по всему миру.
Конечные пользователи, находящиеся в режиме on-line или дигипитеры получают пакеты с небольшой задержкой (от 10мсек до нескольних секунд) в зависимости от качества канала.
Из списка APRS серверов ИНТЕРНЕТа лучше выбрать сервер, например: aprsfl.net:14580, у которого реализована функция фильтрации пакетов в сторону абонента т.к. это позволяет снизить трафик ИНТЕРНЕТ при использовании GPRS или модемного соединения.
Например: Владимир, RD3BC использовал 30 метров(10.147Мгц) и соединение через интернет.
Soft: UI-View32 + AGW, модем: сотовый телефон Siemens-55.
Трансивер: YAESU FT-900, 70-80 watt, ANT: Delta - 80m.
Сервер: aprsfl.net:14580 .
Строку инициализации фильтра для сервера:
EXTRA_LOGON_TEXT=filter p/RA/RV/RU/RW/RZ/UA/UU/DL8RCB/N6EX/KB6OZX/KB6SOA/KI6BLP
Фильтр в IGATE:
[INET_TO_RF]
DL8RCB=ALL
RZ3TW=ALL
RV3TJ=ALL
RA9LT=ALL
UA9AGR=ALL
UA1ATI=ALL
RA1AMW=ALL
UU4JZA=ALL
N6EX=ALL
KI6BLP=ALL
KB6SOA=ALL
KB6OZX=ALL
Одновременно с RD3BC , пакеты KI6BLP из ИНТЕРНЕТа на 10.147мгц транслировал Игорь, UA1ATI, что расширило круг потенциальных получателей и одновременно создало помехи для европейских дигипитеров, работающих на этой частоте.
Владимир, RD3BC проверил прохождение PING-ов до KI6BLP, он прошёл. Тогда он послал сообщение с пожеланием ему: "Ни гвоздя ни жезла", через порт 1 и порт I.
И получил подтверждение и ответ:
2006-фев-20 18:15 [#$#] ki6blp@gmail.com
2006-фев-20 18:20 [U] spasibo zhezlov u nas net, toljko m4alki
2006-фев-20 18:21 [#$#] ki6blp@gmail.com
APRS cообщения (Messege) с пожеланием доброго пути Владимир получил и от Анатолия, DL8RCB и Игорь, UA1ATI.

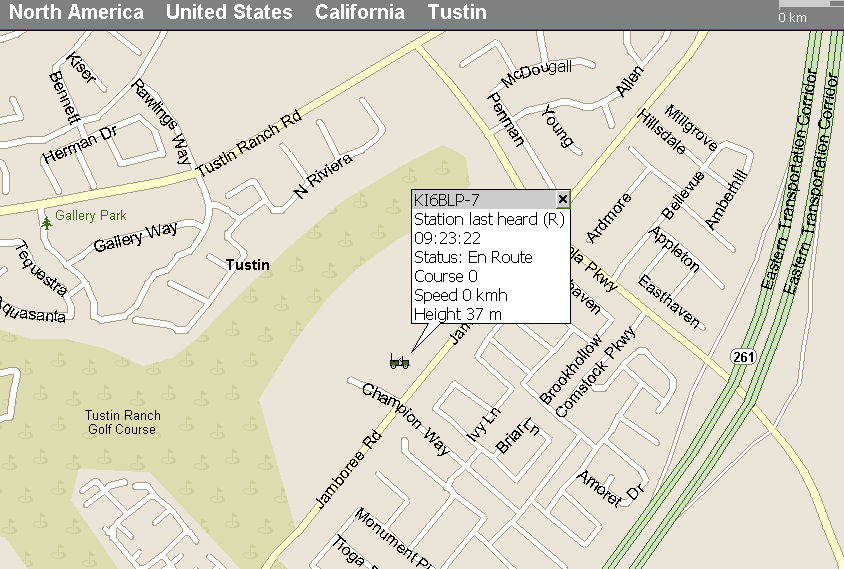

Лог движения KI6PBL для программы UI-View32 Владимира, RD3BC.
К сожалению, во время поездки меня не было дома и я, воспользовавшись функцией сохранения пакетов сервера FINDU.com уже позже вечером загрузил лог движения Владимира утилитой UIFER для UI-View32.
Лог движения KI6BLP для программы UI-View32 с сервера Findu.
Теперь, что касается географических карт.
В США в продаже есть электронные глобусы США и мира, которые содержат привязанные к координатам интерактивные карты. Они содержат так же точные карты многих городов с указанием улиц и домов.
Для двух из них Auto Rout и Map Point имеются утилиты UI- Rout32 и UI-Point32 для UI-View32 . К сожалению, точность и достоверность этих карт для РОССИИ явно недостаточна. Так же, карты с координатной привязкой отдельных регионов и городов можно найти на радиолюбительских сайтах всего мира.
Для навигации Володя, KI6BLP использовал электронный глобус Topo USA 5.0 http://www.delorme.com/software.htm
Небольшая статья с фотографиями о поездке Володи, KI6PBL: http://aprs.qrz.ru/art/la-usa/ki6blp.php
RZ3TW, Борис
P.S. Спасибо RD3BC и KI6BLP за предоставленную информацию и замечания.
До окончания написания этих строк Владимир, KI6BLP принял участие в обеспечении связи и судейства соревнований по вело-кроссу (Mountain Bike) и контроль за его движением осуществлялся с территории РОССИИ по той же структуре.
