Настройка AGWPE  и UI-veiw32  для работы на КВ диапазонах  через звуковую карту.

Итак,первое что необходимо выполнить, это установить на ваш компьютер драйвер от SV2AGW AGWPE. Он бесплатный и его можно скачать  с сайта автора.

После его установки и старте в правом нижнем углу появится следующая "иконка"

Нажмите любую кнопку мыши на  иконке AGWPE и на всплывающем меню выберете Свойства (Properties) в появившемся окне выберете Новый порт (New Port)



После выбора порта AGW потребует перезапуститься, подчинитесь и после перезагрузки на всплывающем меню снова давите Cвойства.

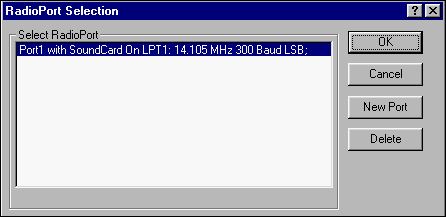

 выделив новый порт нажмите клавишу OK появится окно ( Properties for Port )

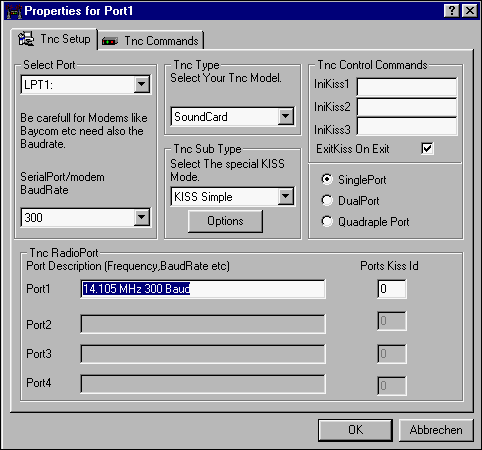

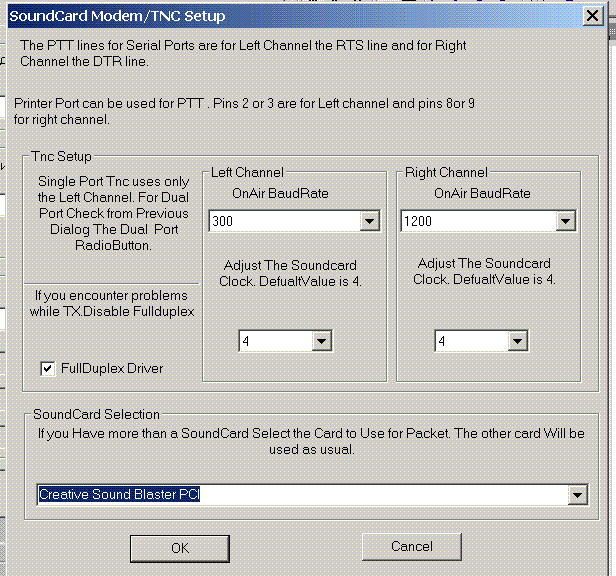

Выберете порт  формирования PTT(com X или LPT) в TNC Sub Type - Kiss Simple и Singl Port. При выборе в качестве типа модема звуковой карты у вас появится окно SoundCard Modem'TNC Setup



для использования вами канала установите скорость 300 бот и нажмите ОК

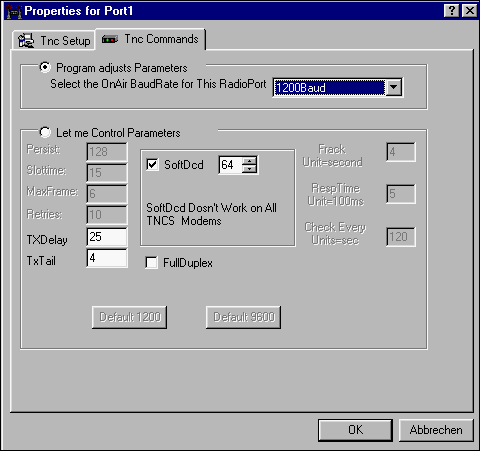

проверте установки в окне TNC Commands

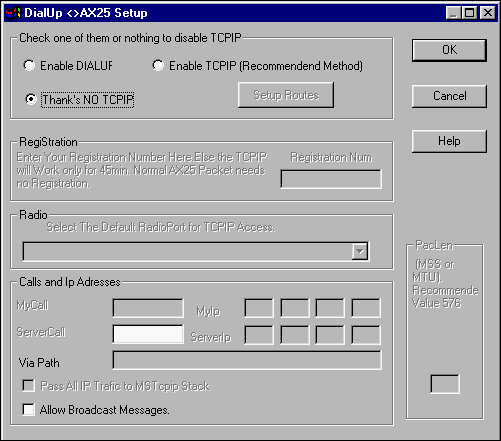

перезагрузите AGW и в выпадающем меню проверте установки в пункте DialUp

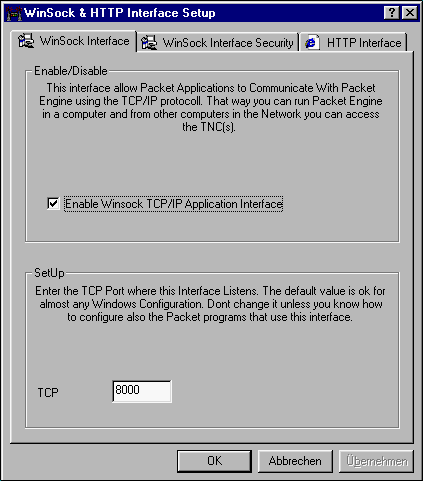

В выпадающем меню  AGWPE выберете Setup Interfases и проверте установки .



включите в микшере записи вход куда подан звуковой сигнал с трансивера Line In или микрофон (Mic Volume)


Настройка AGW закончена. Запустите программу UI-veiw32,

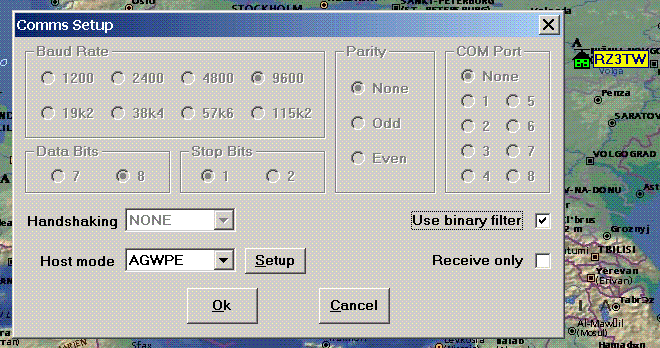

 в SETUP выберете Comms Setup и в  HOST mode установите  AGWPE ,закройте и перезапустите UI-veiw32 .

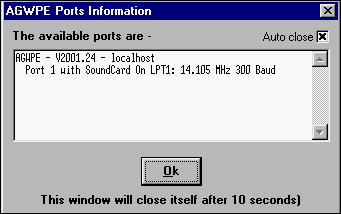

Теперь при старте у вас появится предупреждающее окно об используемом порте.

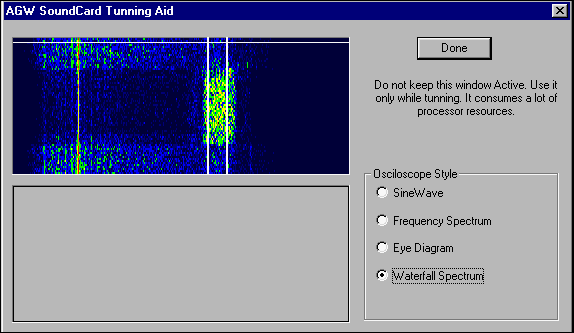

Настройтесь на одну из частот APRS на КВ, установив спектр сигналов в створ рисок, в выпадающем меню  Sound Card Tunning Aid, выбрав один из стилей индикатора, например Waterfall Spectrum
