Настройка UI-veiw32 и PSK31Srv  для работы APRS в BPSK.

(Дополнение к информации rz3tw)



Итак, мы имеем 2 установленные программы uiview32 + psk31srv.



Заходим в директорию Peak Systems…. Далее….  UI-View32 находим файл…. Uiview32.ini смотри рис 1.





Рис 1.

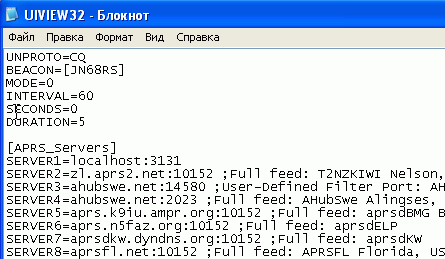

 кликнем по нему 2 раза и во встроенном редакторе открывается окно, опускаемся в самый низ и находим, все что касается серверов используемых для работы UIVIEW32 в Интернете. Прописываем «врукопашную» или редактируем любую из выше названных строчек  таким образом                SERVER1=LOCALHOST:3131 или 127.0.0.1:3131

Должно получиться следующее: смотри рис 2.



Рис 2

Закрываем «редактор» нажимая ОК  все файл отредактирован далее… закрываем программу и снова ее стартуем.

  Внесение адреса нового сервера можно выполнить и в пункте меню Server SETUP с помощью клавиши Insert.

После того как, программа UIVIEW32 загрузилась загрузите программу PSK31srv  смотри рис 3





Рис 3

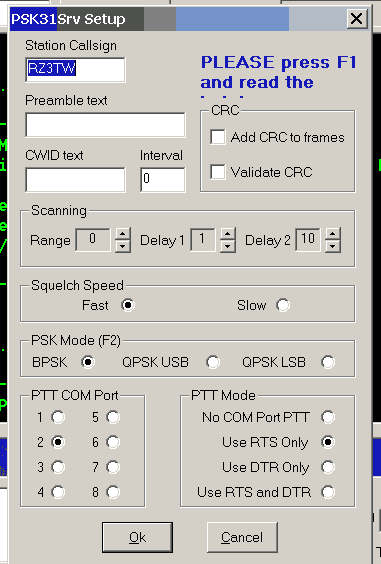

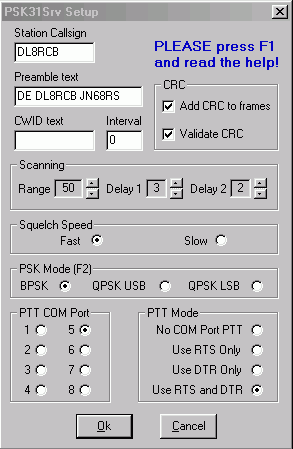

Зайдите в Setup и сделайте необходимые «установки» закройте окно нажатием ОК.

Галочки Add CRC to frames ( Добавлять контрольную сумму в пакет) и

Validate CRC ( Правильная контрольная сумма) устанавливается исходя из договорённости и условия прохождения.

Выберете вид модуляции, Com порт и сигнал порта формирующий PTT.

Preamble text - текст передаётся перед каждой посылкой, можно не задавать т.к. он

только увеличивает длину посылки.

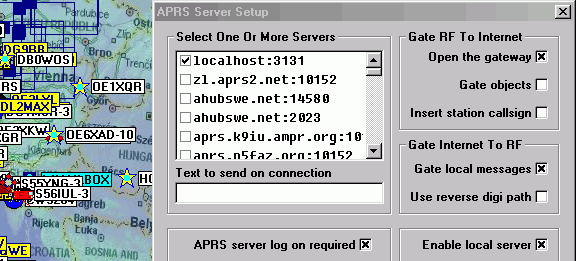

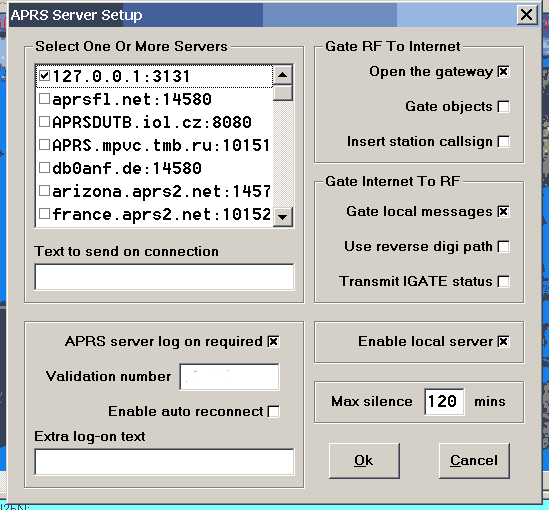

Следующий шаг заходим в Setup программы UIVIEW32…. Далее….. APRS Server Setup и в открывшемся окне APRS Server Setup находим наш… Localhost:3131 и ставим против него галочку…не забывайте снять галочки с других серверов!

смотри рисунок 4





Рис 4.



Open the gateway ставим крестик нажимая ОК закрываем это окно и открываем следующее в Menu Action  Connect to APRS Server

смотри рисунок 5



Рис 5



Появится на некоторое время сообщение, а наверху рабочего окна программы «солнечная батарея» смотри рис 6





Рис 6

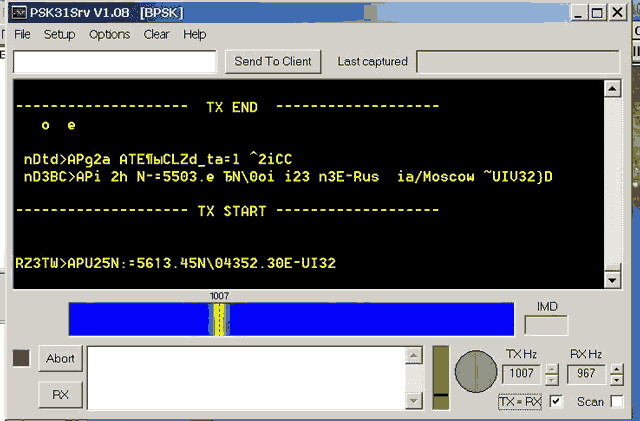

По умолчанию в  окне программы PSK31srv появится текст внесенный Вами в Preamble Text

смотри рисунок 7





Рис 7



С помощью кнопок вверх вниз установите частоту 1000 на прием и 1000 на передачу.

При наличии разноса частот между приёмом и передачею  с помощью их можно скомпенсировать его. Sсan  выключить .

Для примера:

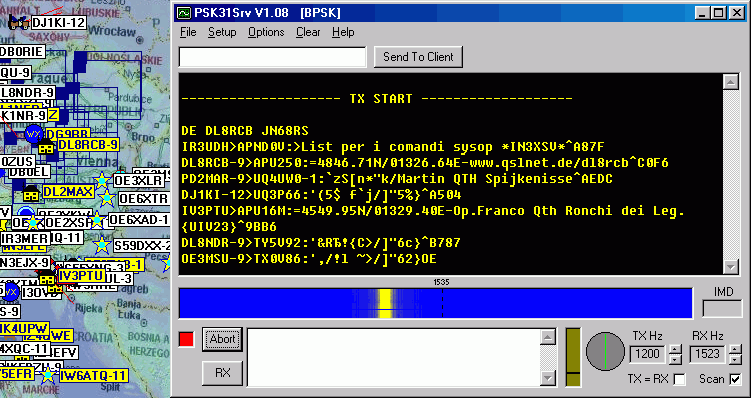

 видим  типичный трафик на частоте 144800кгц  , передача идет на частоте 14103 кгц



73, Анатолий, DL8RCB и  ...
