Использование программы Power SDR v1.8.0 для приёма APRS пакетов через драйвер виртуального звукового кабеля (VAC).



С целью ознакомления и освоения SDR технологии  собрал и наладил SDR приёмник SoftRock V6.2 Lite, который удалось укомплектовать двумя кварцами для приёма в двух участках 20 метрового диапазона со средними частотами 14.046 (телеграфный участок и цифровые виды) и 14.146 (окончание участка цифровых видов и начало телефонного участка).

При использовании звуковой карты M-Audio Delta 44 на частоте дискретизации 96 Кгц в принимаемый диапазон вошла частота Европейской APRS сети 14.101300.

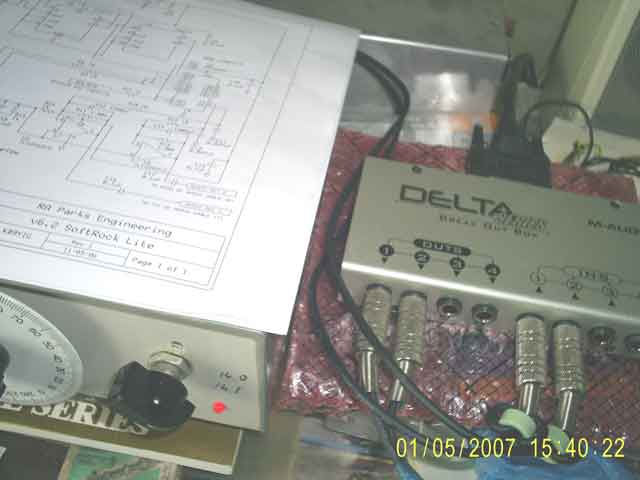

Общий вид приемника

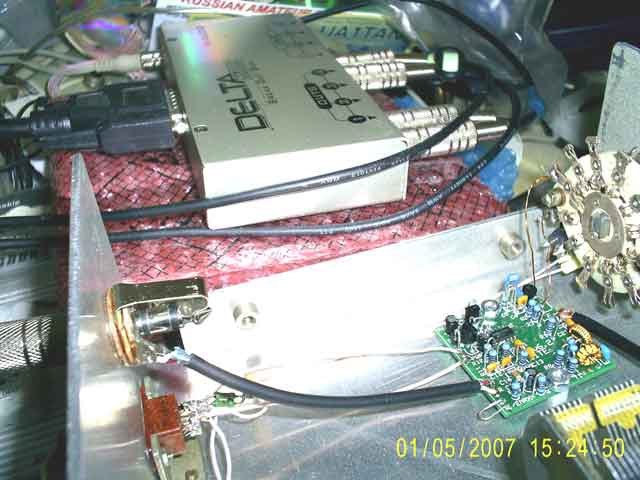

вид изнутри



Сразу же возникло желание использовать уникальные возможности SDR программы Power SDR v1.8.0 для приема APRS.

Одной из возможностей программы является  сопряжение с программами цифровых видов связи через драйвер виртуального звукового кабеля (Virtual Audio Cable (VAC)).

В сети удалось найти не последнюю, но  нерегистрируемую версию драйвера Virtual Audio Cable 4.0.1 ViRiLiTY.



Привожу последовательность и параметры установки используемых программ:

  1. После установки драйвера с помощью программы Control panel, входящей в состав драйвера, создайте виртуальный кабель с параметрами, которые используются в программе цифрового вида связи. В нашем случае это кабель 2 с частотой дискретизации 11025 Кгц, используемый MiXW при приёме пакета.

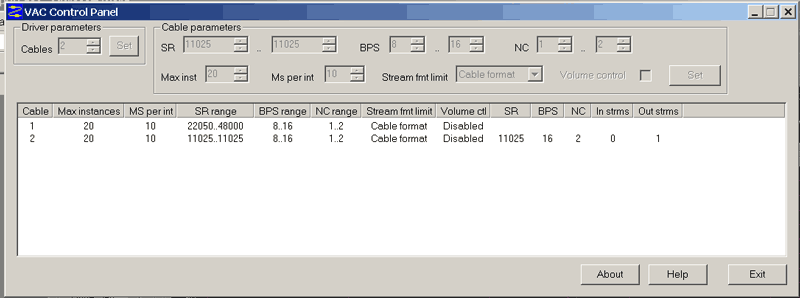

 Настройка VAC



2. Установите параметры VAC в программе Power SDR v1.8.0, используя в качестве выходного устройства Virtual Cable 2 .

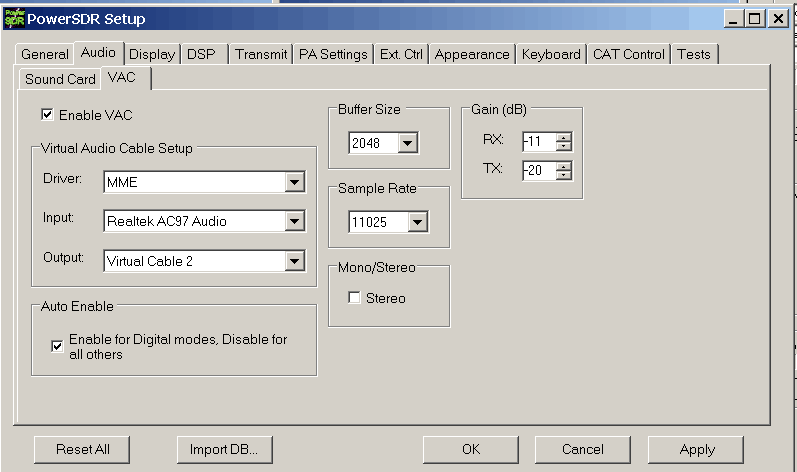

 Настройка PowerSDR



3. Установите параметры  настройки для звукового устройства в MiXW, используя в качестве входного тот жеVirtual Cable 2. с теми же параметрами.

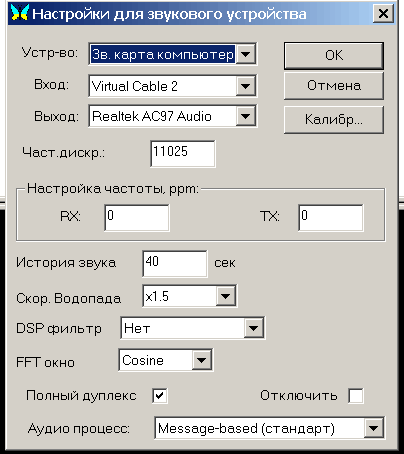

Настройка MiXW

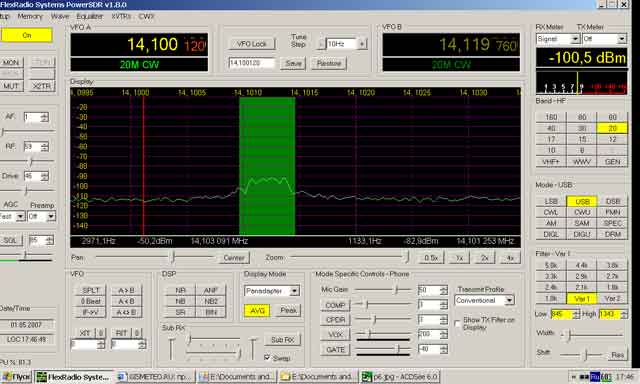

4. Настройте SDR  на частоту сети и установите параметры цифрового фильтра, позволяющие устранить   помехи от соседних пакетных сетей и сохраните для многократного использования.

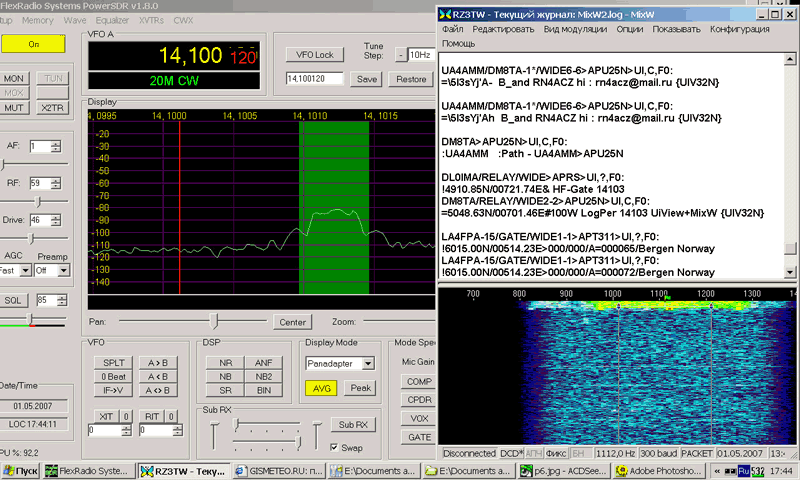

5. Установите частоту приёма в MiXW, обеспечивающую устойчивый прием пакетов APRS сети.







Так же, включив вторую частоту приёма(SubRX), появляется возможность контролировать две пакетных сети одновременно.

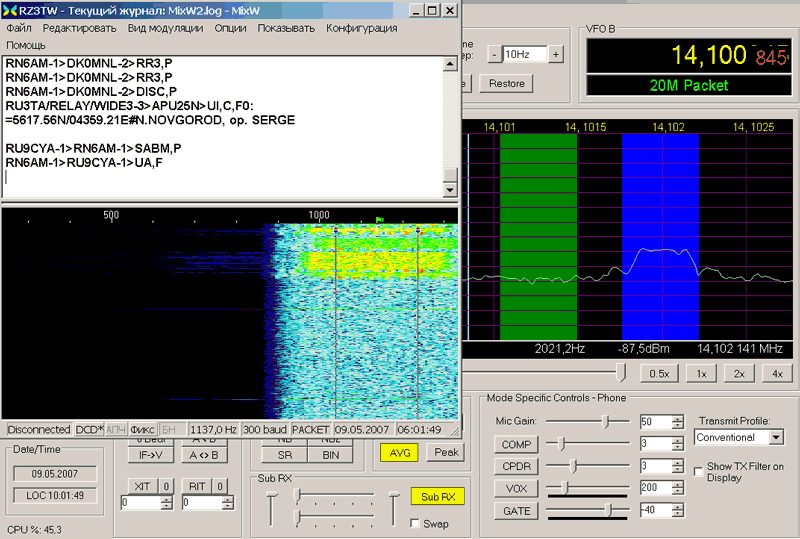

Контроль двух сетей



Всем успеха в освоении новых технологий !



Борис, RZ3TW

P.S. Проверялся этот вариант для приёма  других видов модуляции BPSK31,  RTTY,  CW и результат  был так же успешный !
