еще не попали станции 9 района, так как сохранился только этот листинг)АНАЛИЗ НАБЛЮДЕНИЙ ЗА ЭКСПЕДИЦИЕЙ R3CA-7,
ВОПРОСЫ НЕОБХОДИМОСТИ DIGIPEATER-ОВ
И ДРУГИЕ ВОПРОСЫ ПОСТРОЕНИЯ APRS СЕТЕЙ
Наблюдая за перемещениями R3CA-7 на частоте 14.103.5 уже в первые дни было выявлено , что станции, которые использовали в своих Unproto address –RELAY, WIDEn-n или TRACEn-n, В общем, то без разницы, какая комбинация этих параметров, а также еще в добавок включивших у себя режим Digipeater, создали на частоте ситуацию в которой не возможно было принимать слабые сигналы экспедиции.
Так же мной были опробованы сервисные программы UI-MovementAlarm( тревожный сигнал при появлении экспедиции в дальнейшем я заменил на более приятный голос MS Agent). Так же при помощи UI-Email и дописанных мной скриптов провел эксперимент по отправке SMS сообщений при появлении позывного R3CA-7 на частоте.

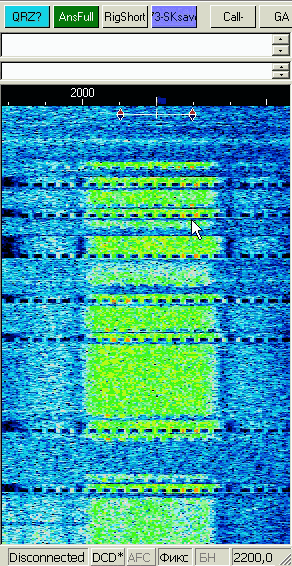

Так как, я вел наблюдения с помощью программы MixW которая позволяет постоянно видеть “водопад” а также имеет терминал, где видно все пакеты и постоянно был включен слуховой прием то есть динамик трансивера. На водопаде это выглядело так: рис 1.
Кто же формировал этот так сказать QRM
на частоте, где ведется наблюдение за экспедицией? Вот листинг станций (здесь
еще не попали станции 9 района, так как сохранился только этот листинг)
15:09:38R DF5FF-14>APU25N,RELAY,TRACE2-2 <UI C Len=64>:
=5007.86N/00851.64E&Gate HF->INET www.aprs-frankfurt.de {UIV32}
15:10:02R DM8TA>APU25N <UI C Len=59>:
=5048.63N\00701.46E-100W LogPer 14103 UiView+MixW {UIV32N}
15:10:16R UT1HZM>APRS,DB5FF-14*,WIDE5-5,RFONLY <UI C Len=21>:
=\5`n\VvZ9- B-Sergej
15:10:32R EA6XQ-3>APU25N,WIDE7-6,TRACE7-7 <UI C Len=64>:
=3919.07N/00259.58E&DIG438.175,144.800,14.103,10.150Mhz {UIV32}
15:11:02R DL8RCB-9>APU25N,WIDE2-2 <UI C Len=74>:
@251115z4846.71N/01326.66E>290/000/A=001996 www.qslnet.de/dl8rcb {UIV32N}
15:11:26R DL8RCB-9>APU25N,WIDE2-1 <UI C Len=74>:
@251115z4846.71N/01326.66E>290/000/A=001996 www.qslnet.de/dl8rcb {UIV32N}
15:11:55R UT1HZM>APRS,DF5FF-14*,WIDE5-5,RFONLY <UI C Len=21>:
=\5`n\VvZ9- B-Sergej
15:12:21R RD3BC>APU25N,RELAY*,WIDE2-2 <UI C Len=40>:
=5503.83N\03723.36E-GP/100watt {UIV32N}
15:12:55R RD3BC>APU25N,DF5FF-14*,WIDE2-2 <UI C Len=24>:
250433zAPRS 14.103 Mhz
15:13:23R DF5FF-14>APU25N,RELAY,TRACE2-2 <UI C Len=57>:
250438zDX: RV4CQ 51.32.23N 46.02.53E 2596,8km 72ш 11:41
15:14:02R ON3MR-14>APU16K,TRACE3-3 <UI C Len=56>:
=\4ieAOVs{- B14.103.5 lsb on3mr@hotmail.com {UIV32N}
15:15:58R RD3BC>APU25N,DF5FF-14*,WIDE2-2 <UI C Len=40>:
=5503.83N\03723.36E-GP/100watt {UIV32N}
Обращаю внимание на время, с какой интенсивностью ретранслируются пакеты! Принять в таких условиях экспедицию становиться, очевидно, сложно!
Здесь нет ничего нового, подобные ситуации возникали при сопровождении DL8RCB по Чехии и его поездке по России, когда мне микрофоном приходилось включаться на частоте и просить отключить свои DIGIPEATER!!!
Что бы не добавлять и свои пакеты в общий хоровод я прописал в своем Unproto address: APRU. Что бы не создавать дополнительных помех, бакен был выставлен максимально на 60 минут.
В общим практически 100 процентов принятых мною спотов от R3CA-7 Я передал в Интернет (это зафиксировалось на APRS поисковых серверах). Хотя принимать было чрезвычайно тяжело.
Делая дальнейший анализ применения режима Digipeater на других станциях и диапазонах, можно сделать вывод о его бесполезности и можно сказать вреде.
При этом показательно наблюдения за диапазонами 10MHz, 21MHz на примерах островов CANARI ISLAND, MALLORCA, а также работы F6KOB-4 и других Европейских репитеров в режиме DIGI не только на своей частоте, но и трансляции трафика с УКВ на КВ ( это наблюдения прошлых лет, 3-4 назад). Когда вокруг центрально репитера появляется больше 10 мобильных пользователей (Это хорошо было видно в особенности на островных репитерах), центральный репитер уже не справляется с ретрансляцией всех станций и практически постоянно был включен на передачу! Хотя тогда было интересно наблюдать, как катаются на джипах по горам и пляжам CANARI ISLAND! А так же, когда мертвая зона между репитерами Франции F6KOB-4 и Германии. Считая, что канал свободен оба включаются на передачу и в результате сигналы накладываются друг на друга и ничего не возможно принять!
Мы имеем последовательный канал передачи. Никакой Digipeater не справиться с этим Не создавая помех и т.д.
Так же ретрансляция по WIDE n-n имеет такую неприятную особенность. Обратите внимание в выше показанном листинге на строку 15.11.26R, где ретранслировали DL8RCB по WIDE2-1. Все здесь отработало как надо, сначала ретранслировали по RELAY и видно позывной кто это. Но кто может сказать, какая станция его ретранслировала второй раз? К кому предъявлять претензии, если я не хочу, что бы меня дальше повторяли? Так и появлялись "капитаны НЕМО”, которые все это ретранслировали, а может это эмуляторы APRS c помощью MIXW.
Создание такого фильтра между антенной и трансивером, который бы мог на одной радио частоте, когда одновременно приходят два сигнала, их разделить и дешифровать по моему тянет на Госпремию!
Так же и попытки применения ретрансляторов в 9 районе для ретрансляции 0 района ни к чему не привели и не в силу малочисленности станций 0 района, а потому что, по условиям распространения радиоволн на 20 метрах, я, к примеру, принимал и UA9AGR(который был для меня на расстоянии 1 скачка, и прекрасно слышал напрямую по второму скачку RA0JV!). В результате ретранслированные сигналы UA9AGR только мешали приему, ну и общаться по такому каналу очень трудно, так как программа требует подтверждения принятого Message. Применение на УКВ последовательных репитеров возможна, но эффективность их очень низка! К примеру, для ретрансляции на расстояние хотя бы 500км необходимо не менее 4 репитеров! Хотя и в настройках UI-VIEW в режиме Digipeater можно все это реализовать автор дал прекрасную возможность оперируя (как видно на вкладке Digipeater Setup разделены то есть можно поставить птички и для WIDEn-n, TRACEn-n и что в особенности используя так называемые “Обманные секунды"- Dupe secs.! Анализировать настройки Digipeater Setup я не буду так как этот режим на Западе на который мы так любим ссылаться, имеет ограниченное применение.
Можно приводить еще массу примеров о том что на КВ режим Digipeaterа приносит только эффект так сказать пинг-понга(к примеру если бы была возможность использование двух антенн одну направленную на Запад на прием, и передающую на Восток с подавлением заднего лепестка хотя бы децибел на 50 ) но кто возьмется строить такие системы на КВ? К чему все эти рассуждения? Как мы видим, посещая APRS Server-a, количество станций никак не уменьшается. Просто теперь что бы не создавать помех и повысить оперативность практически все станции, которые раньше работали в режиме DIGIPEATER на КВ и УКВ стали применять режимы IGATE (прямой шлюз в Интернет).
Почему и на 10MHz уже нет такого количества катающихся по дорогам Европы джипов и других станций, которые года два три назад можно было принимать на этом диапазоне, и за пол часа наблюдений их набиралось приличное количество. Теперь все это можно спокойно взять с Интернета намного с большей скоростью и что не маловажно применяя фильтр выбрать интересующие нас станции (Что на радиочастоте применить фильтр практически не возможно как видно из скрина приемный канал все равно занят!) А под этими сигналами могли быть сигналы так нужной нам экспедиции!!
В заключение, просматривая тенденции развития APRS можно сказать, что в связи с доступностью Интернета (и не повторяя ошибок пройденных в других странах) необходимо развивать сеть станций работающих в режиме IGATE (прямой шлюз в Интернет)
Это замечательно делает UA1ATI на 10MHz! Огромное ему спасибо за это!
На УКВ это может быть связка GPS приемникà TX-D7 à УКВ IGATE или же GPS приемникà TX-D7(или другой УКВ трансивер) à Спутниковый канал (их уже достаточное количество).
Широкое покрытие GPRS сотовой связью дает возможность применять связку: GPS приемникà Pocket PC (или коммуникатор) à APRS Server.
На КВ надо брать пример с DL0IMA который занимается ретрансляцией яхт и других плавающих объектов со всего мира в Интернет и которому кстати при слежении за экспедицией тоже (те кто использовал режим Digipeaterа) на частоте создавали помехи закрывая приемный канал. Поэтому о настройках Digipeaterа Setup я думаю бесполезно дальше дискутировать. Теперь необходимо больше внимания уделить правильным настройкам в EDIT IGATE ini, а также в разделе APRS Server Setup программы UI-VIEW32.
В одном случае можно оправдать применение Digipeater-а на КВ, если к примеру видёться наблюдение за объектом, который находиться для участников наблюдения в мертвой зоне.
Для 20м это к примеру объект RA3A…. Участники наблюдения RA3W..RA3T..RA3Z. без включения DIGI и кто-то из них IGATE. А Digipeater-ы для R3CA-7 находились в DL и у них, видимо, не было возможности сделать шлюз в Интернет ?!
RU3EK, Владимир
