Работа мобильного объекта APRS двумя видами

модуляции BPSK и FSK одновременно.



Для увеличения достоверности принятия координатных пакетов мобильных обектов APRS при

·       значительном удалении от DIGI  и IGATE

·       низкой мощьности передачи

·       в условиях сильных помех

·       для увеличения периода приняти пакетов

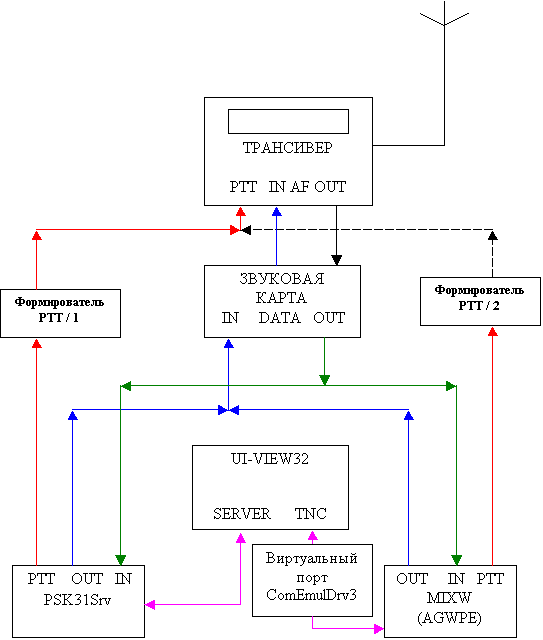

  на основе программы UI-view32 и PSK31SRV и MiXWin с использованием звуковой карты можно создать формирователь APRS пакета формирующий сигнал содержащий в одной посылке пакет в FSK и BPSK.

Формирователь использует возможность драйверов современных операционных систем использовать звуковую карту несколькими приложениями одновременно.

При этом происходит смешивание звуковых фрагментов.

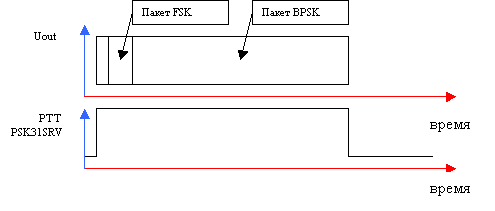

Принцип действия показан на временной диаграмме.









Из этой диаграммы видно, что сигнал PTT сформированный программой PSK31SRV по длительности дольше чем у MIXWin и при включении трансивера на передачу сигнал со звуковой карты поданый на сигнальный вход и он передаёт оба пакета за  одновременно.

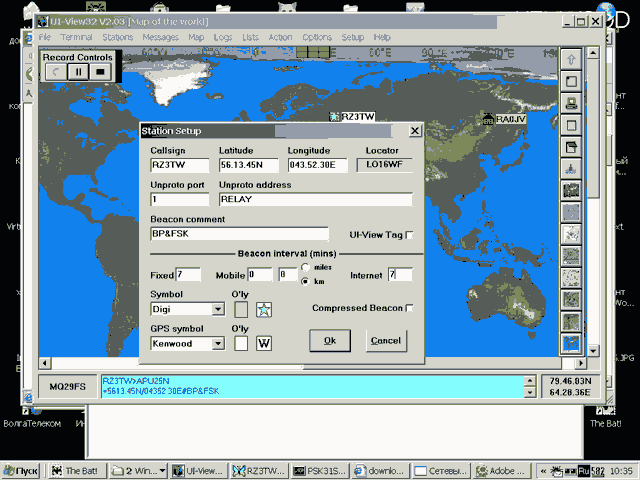

Надо иметь ввиду , что такты в программе UI-view32 надо задать такт эфирного и ИНЕТ маяка одинаковыми.

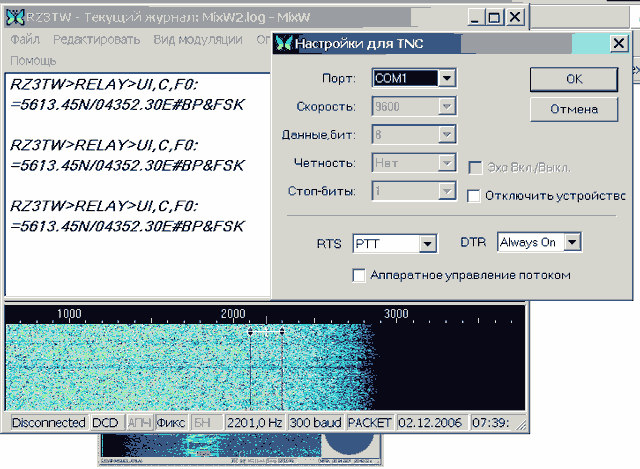

Сигнал PTT у программы MIXWin должен быть назначен на другой порт, можно без формирователя РТТ, для избежания конфликта между портами.

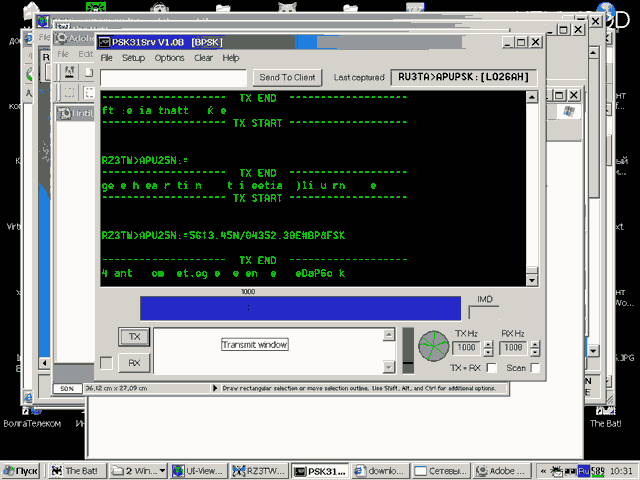

В PSK31SRV убрать галочки с TX=RX и cо SCAN  и установить частоту приема и передачи 1000 гц.









Программа PSK31SEr, а автором её являются автор UI-view,

в связке с ней имеет несколько уникальных возможностей:

  - приём пакета даже если его контрольная сумма не

  совпала.

  - посылать пакеты без контрольных сумм.

  - автоматически сканировать принятый текст и выделять из него координатную

  информацию.

  - формировать пакет в формате AX25 и передавать его Ui-view32 со всеми

  вытекающими из этого последствиями.

-        преобразовывать вид модуляции и скорость передачи.

-        ручное восстановление пакетов из нескольких принятых.



RZ3TW, Борис
