Vox Tones personalizados por PY4ZBZ

    A partir da versão 1.05 E Beta do MMSSTV, é possível personalizar os tons de acionamento do VOX (vox tones) que são transmitidos opcionalmente no inicio da transmissão da imagem (veja em fase inicial).
    Os dados na janela de edição (ou que estão entre aspas na linha VOXTone=  no mmsstv.ini correspondem a : f1,d1,f2,d2,...,fn,dn  onde f é a freqüência do tom em Hz (de 0 a 3000 Hz) e d é a duração do tom em milisegundos. (Existe um limite máximo para a quantidade de tons.)

    Há duas formas de configurar um sinal vox tone personalizado :

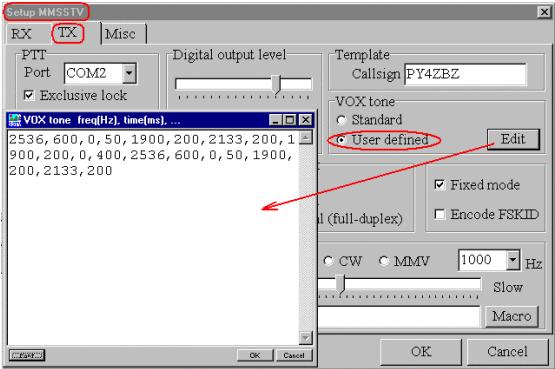

    1 - Pela janela VOX tone, via EDIT no Setup de TX, em Vox Tone, com : user defined selecionado.
    Apague previamente os dados contidos nesta janela. Selecione e copie (ctrl+C) os dados entre aspas (sem as aspas) de um dos exemplos abaixo, e cole-os na janela de edição (ctrl+V). Depois, clique em OK.

    2 - A segunda opção é alterar diretamente o arquivo mmsstv.ini , na pasta onde está o MMSSTV :  Abra-o com o Bloco de Notas (Note Pad) e localize a linha que começa com VOXTone= , apague os dados que estão entre aspas, e selecione, copie e cole os novos dados entre aspas de um dos exemplos abaixo. Cuidado : a linha pode ser muito comprida, e deve terminar com aspas, exatamente como está nos exemplos abaixo. Salve o arquivo modificado e reinicie o MMSSTV, para que os novos dados tenham efeito. ( e em Setup, TX, habilite Vox tone : user defined ) :


    A seguir, alguns exemplos criados por PY4ZBZ :
Na maioria, usei como ultima nota musical o tom inicial de transmissão do MMSSTV, de 1900 Hz, sendo a escala musical calculada com base nos 1900 Hz. A escala musical resultante é a seguinte (freq. em Hz):
950, 1006, 1066, 1130, 1197, 1268, 1344, 1423, 1508, 1598, 1693, 1793, 1900,
2013, 2133, 2259, 2394, 2536, 2687, 2847, 3016. O intervalo entre cada nota é de um semitom. A razão entre duas notas separadas por um semiton é 2 elevado a 1/12, ou seja 1,0594631.
Se por ex. você arbitrar que 1900 Hz é um Do, então 2013 Hz sera um Do#, 2133 Hz um Ré, e assim por diante, valendo qualquer outa transposição.
(veja outra escala em música com SSTV) Obs. : a musica feita com a propria imagem é limitada a 8 semitons, e a duração das notas é um multiplo inteiro da duração de uma linha. Já no vox tone, podem ser geradas notas sobre duas oitavas praticamente, e a duração de cada nota pode ser muito bem definida (em milisegundos), permitindo assim muito mais opções. Mas há um limite total de tempo.

1 - Introdução da Quinta sinfonia de Beethoven :
VOXTone="2523,150,0,20,2523,150,0,20,2523,150,0,20,2003,700,0,150,2248,150,0,20,2248,150,0,20,2248,150,0,20"

2 - Inicio do hino de Minas Gerais (adaptado de uma valsa italiana, Viene Sul Mare):
VOXTone="1598,600,1423,200,1268,200,1423,200,1268,600,2536,600,2133,200,1693,200,2133,200"

3 - Inicio do hino do CAM, o Galo mineiro, feito especialmente para o Arnaldo PY4BL :
VOXTone="1500,400,0,50,2523,400,0,50,2523,500,0,100,2248,200,0,50,2003,200,0,50,1890,200,0,50,2248,400,0,50,2003,400,0,50,1890,400,0,50,1684,400,0,50,2003,400,0,50"

4 - Outro trecho do hino do Galo :
VOXTone="1598,200,0,50,1598,400,1793,200,2133,200,1900,200,1793,200,1598,200,1423,600,0,50,1900,400,2394,400,2133,400,1598,400,1793,400,1423,400"

5 - Trecho de Lettre pour Elise, de Beethoven :
VOXTone="2394,140,2259,140,2394,140,2259,140,2394,140,1793,140,2133,140,1900,140,1598,400,1197,140,1598,140,1793,400,1197,140,1793,140"

6 - Trecho de Asa Branca, de Luiz Gonzaga, feita especialmete para o Walter PY7MG :
VOXTone="2248,300,1890,300,2003,300,1684,300,1890,300,1500,300,1684,300,1500,300,1261,300,1500,300,0,50,1500,500,0,100"

7 - Outro trecho de Asa Branca :
VOXTone="1500,200,0,50,1500,200,1684,200,1890,500,2248,500,0,50,2248,200,2003,200,1890,200,1500,500,2003,500,0,50,1890,200,0,50,1890,200,1684,200,0,50,1684,400,1890,400,0,50,1684,200,0,50,1684,200,0,50,1500,200,0,50,1500,600,0,200"

8 - Mais um outro trecho de Asa Branca :
VOXTone="1508,200,1693,200,1900,400,2260,400,0,10,2260,400,1900,400,2013,600,0,200,1508,200,1693,200,1900,400,2260,400,0,10,2260,400,2013,400"

9 - Trecho de La marche des toréadors, de Georges Bizet :
VOXTone="2259,400,0,50,2536,200,0,50,2259,100,1900,400,0,50,1900,400,0,50,1900,200,0,50,1693,100,0,50,1900,200,0,50,2013,100,0,50"

10 - Trecho de Alleluia de G. Haendel :
VOXTone="2536,600,0,50,1900,200,2133,200,1900,200,0,400,2536,600,0,50,1900,200,2133,200"

11 - Trecho de Eine kleine Nachtmusik, de W.A. Mozart :
VOXTone="1900,600,1423,200,1900,600,1423,200,1900,200,1423,200,1900,200,2394,200,2897,600,2536,600,2133,200,2536,600,2133,200,2536,200,2133,200,1793,200,2133,200,1423,600"

12 - Trecho do Boléro de Maurice Ravel :
VOXTone="1900,600,1793,200,1900,200,2133,200,1900,200,1793,200,1598,200,1900,300,0,20,1900,200,1598,200"

13 - Trecho da abertura de Guilherme Tell, de G. Rossini :
VOXTone="950,100,0,20,950,100,0,20,950,100,0,100,950,100,0,20,950,100,0,20,950,100,0,100,950,200,0,20,1268,200,1423,200,1598,200,0,100,950,100,0,20,950,100,0,20,950,100,0,100,950,100,0,20,950,100,0,20,1268,200,1598,200,1423,200,1197,200,950,400"

14 - Trecho de Jingle Bells, "faite spécialement pour mon ami Jean-Paul PY4OP" :
VOXTone="1900,200,0,50,1900,200,0,50,1900,400,0,100,1900,200,0,50,1900,200,0,50,1900,400,0,100,1900,200,5,50,2259,200,0,50,1508,200,0,50,1693,200,0,50,1900,700,0,100,2013,200,0,50,2013,200,0,50,2013,400,0,50,1900,200,0,50,1900,200,0,50,1900,400,0,100,1693,200,0,50,1900,200,0,50,1693,200,0,50,1900,200,0,50,1693,400,0,50,2259,400,0,50"

15 - Trecho do Hino da Independência do Brasil (música de D.Pedro I), para PR7BCP, Garcia:
VOXTone="1900,400,1598,200,1268,400,0,20,1268,400,0,20,1268,400,0,20,1268,400,1423,600,1598,200,1268,200,0,100,1900,400,2536,200,2394,600,0,20,2394,200,2536,600,0,20,2536,200,2394,400"

16 - Outro trecho do Hino da Independência :
VOXTone="1268,200,0,20,1268,100,1598,100,1900,600,1693,100,1598,100,1423,100,1344,100,1423,100,1598,100,1268,200,0,20,1268,100,1598,100,1900,600,1693,100,1598,100,1423,100,1344,100,1423,100,1598,100,1268,400,0,20,1268,400,0,100"

    Caso algum colega tiver dificuldades em criar o seu próprio vox tone, mande-me a partitura e calcularei os dados. (evidentemente, só não o faço para o hino do adversário do Galo !... Hi ... Hi ... Hi...) Aceitamos colaborações de outros colegas.

    Faça aqui o download de todos os arquivos (apenas 3 Kbytes)
