Identificador no Waterfall do MMSSTV.

( no modo FFT )




A partir da versão 1.02, o MMSSTV permite transmitir no final da imagem, além do identificador em FSK opcional (prefixo do emissor, que é transferido automaticamente na recepção para o Log , Call, %c), um outro identificador em MCMTHELL, no lugar do CW ID. Veja um exemplo :

A figura seguinte mostra um exemplo de configuração para identificador no waterfall, no caso o arquivo py4zbzid.mmv é executado após a imagem (e o eventual FSKID). Esta configuração é acessada em Option, Setup MMSSTV, TX, e substitui a identificação em CW :
Observação importante : Para que o waterfall funcione corretamente na recepção, deve ser configurado em VIEW, Spectral display, para FFT.( e não FM Demodulator, que é o default na versão 1.03.) . E a visualização é melhor com o Spectral Trail : OFF.

O sinal MCMTHELL é um sinal multitonal concorrente e por isso só pode ser visto com FFT, (transformada rapida de Fourier), que permite ver os varios tons do espectro simultaneamente.
O demodulador de FM só permite ver um sinal, o de amplitude dominante.

O arquivo com extensão mmv é simplesmente um arquivo de som com cabeçalho próprio para o MMSSTV (é um cabeçalho de arquivo wav simplificado).
Para gerar arquivos de som mmv, criei um novo e pequeno programa (em Turbo Pascal, para DOS ou janela DOS do Windows) : o Germmv.exe, melhorando o antigo zbzhell.exe, e permitindo agora criar imagens, além do texto.
O tamanho do arquivo gerado é proporcional a quantidade de linhas usadas na tela de desenho.
É importante evitar uma grande quantidade de pontos (que correspondem a tons) numa mesma linha horizontal, porque o germmv.exe gera o sinal multitonal com nivel (de cada tom)  inversamente proporcional a quantidade máxima de tons por linha, para não saturar o sinal de audio na saida da placa de som, durante a transmissão.
É recomendado usar somente as linhas inferiores se desejar criar arquivos menores, pois a transmissão começa pela linha 1 que é a inferior. (o numero da linha pode ser visto na opção desenho do programa, assim como o numero da linha com a maior quntidade de pontos).
De qualquer forma, inicie qualquer desenho ou texto sempre pela linha 1.

Instale o germmv.exe no mesmo diretório do MMSSTV, pois assim os arquivos mmv serão mais facilmente acessados. (por simplicidade, o germmv só cria os arquivos mmv no diretório onde é instalado e executado)

Os arquivos criados pelo germmv.exe são baseados em uma taxa de amostragem de 11025Hz.
O MMSSTV faz uma conversão automática (por sobre/sub amostragem), caso você use uma taxa diferente no MMSSTV.(apenas para o ID MMV, porém com perda de qualidade).
Faça aqui o download do Germmv.exe  ( zipado, junto com outros) e por favor, leia as intruções acima !

Veja também um programa que transforma imagens em arquivos de som:

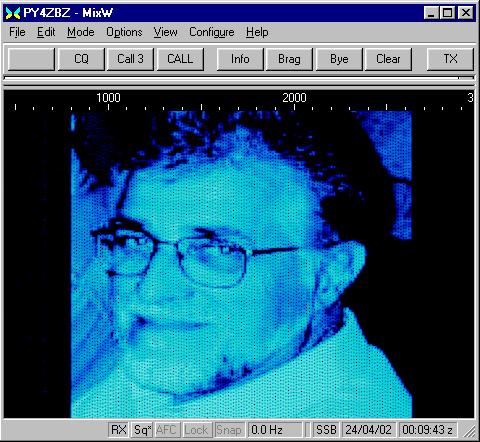

A imagem seguinte foi feita com o meu programa  PicFall.exe  e visualizada no waterfall do MixW:

No waterfall do MMSSTV, que é muito menor, o resultado é um pouco inferior: veja aqui.

Download : PicFall.exe  (zipado, junto com outros, para DOS) para criar arquivos .mmv de imagens com tons de cinza.
Agora também permite gerar arquivo de som no formato WAVE.  (versão 0.05 de 02/06/2002)
(Imagens coloridas serão transformadas em monocromaticas automaticamente).
Veja acima como configurar o MMSSTV para reproduzir arquivos .mmv no final da imagem.



Veja aqui a versão do PicFall para Windows.




Experimente... aceito sugestões e comentários...
Veja também o programa MCMTHELL.exe, que permite fazer QSOs exclusivos nesta modalidade, na qual os olhos e o cerebro são os principais decodificadores...
