Recepção de satélite NOAA com SDR-Sharp + FCD ou RTL,
usando para correção Doppler :
1 - O "Satellite Tracker Plugin" para SDR# e Orbitron
Por PY4ZBZ 07-01-2013 rev. 20-01-2014
O plugin "Satellite Tracker" para o SDR#, que permite usar o Orbitron para correção Doppler, pode ser obtido aqui. Basta copiar os arquivos do plugin na mesma pasta onde está instalado o SDR#., e modificar o arquivo SDRSharp.exe.Config, incluindo após a linha <sharpPlugins> , o texto seguinte:
<add key="Satellite Tracker" value="SDRSharp.SatelliteTracker.SatelliteTrackerPlugin,SDRSharp.SatelliteTracker" />

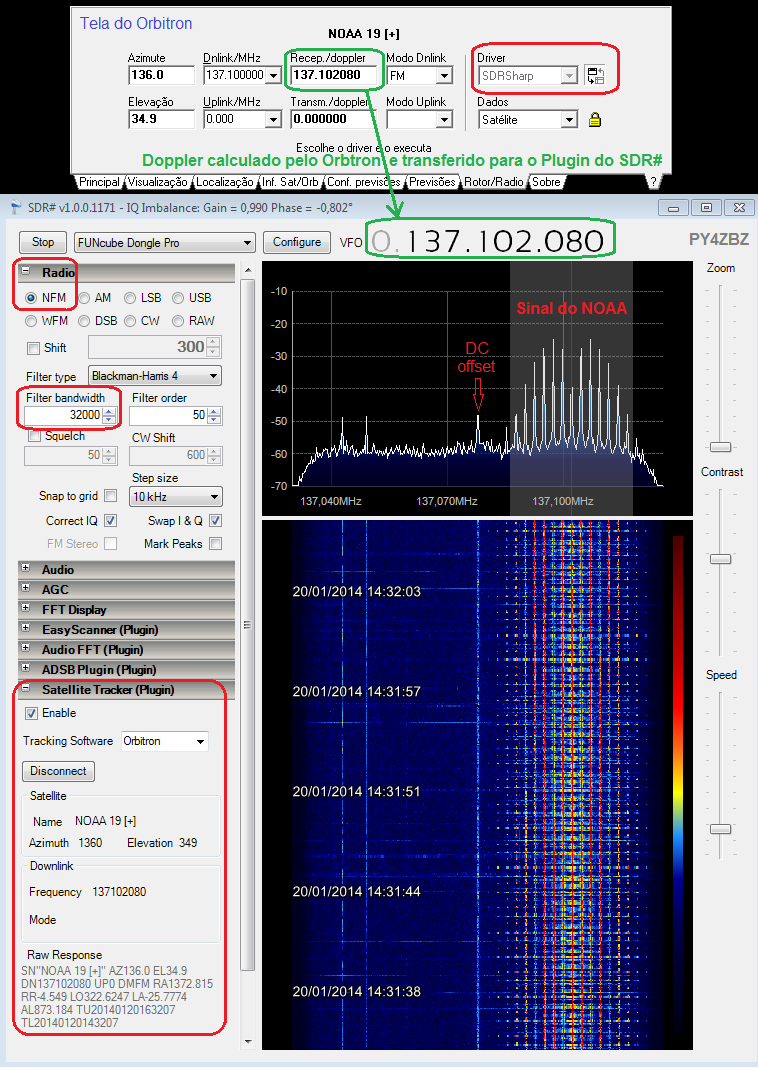

Para usar o plugin, é preciso rodar primeiro o Orbitron, e em seguida acionar o SDR# a partir da aba "Rotor/Radio" do Orbitron, escolhendo e executando o driver SDRSharp, como mostra a parte superior da figura seguinte. Assim, o SDR# é executado, e nele então, deve-se acionar o plugin "Satellite Tracker" como mostra a parte inferior da figura seguinte. Assim, o Doppler calculado pelo Orbitron será automaticamente transferido para a sintonia do SDR#.
Assim que o satélite NOAA aparece acima do horizonte e que o sinal dele começa a ser recebido, basta arrastar o espectro para que o sinal fique fora do DC offset, como mostra a figura acima.

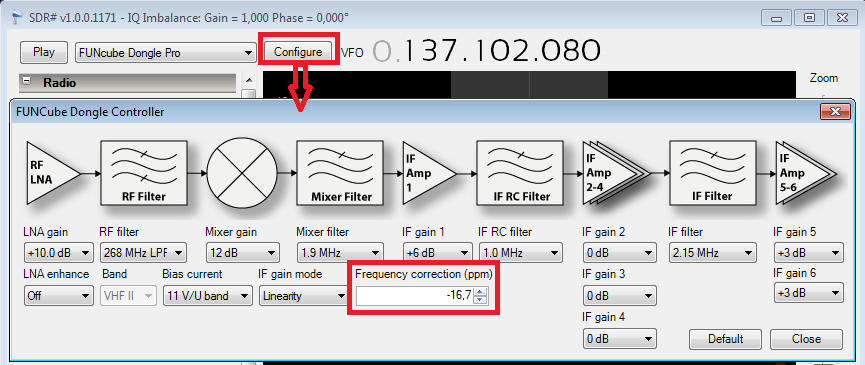

Se a raia central do sinal FM do satélite não coincidir com a linha vertical vermelha de sintonia, basta fazer a correção como mostra a figura seguinte, alterando o item "Frequency correction" até a linha vermelha de sintonia ficar em cima da raia central (portadora) do sinal do satélite, como pode ser visto na figura acima.
O Orbitron também deve ser configurado na aba "Principal" para um intervalo de atualização de 1 segundo. Assim, o efeito Doppler será corrigido a cada segundo:
Correção Doppler com o Satcontrol

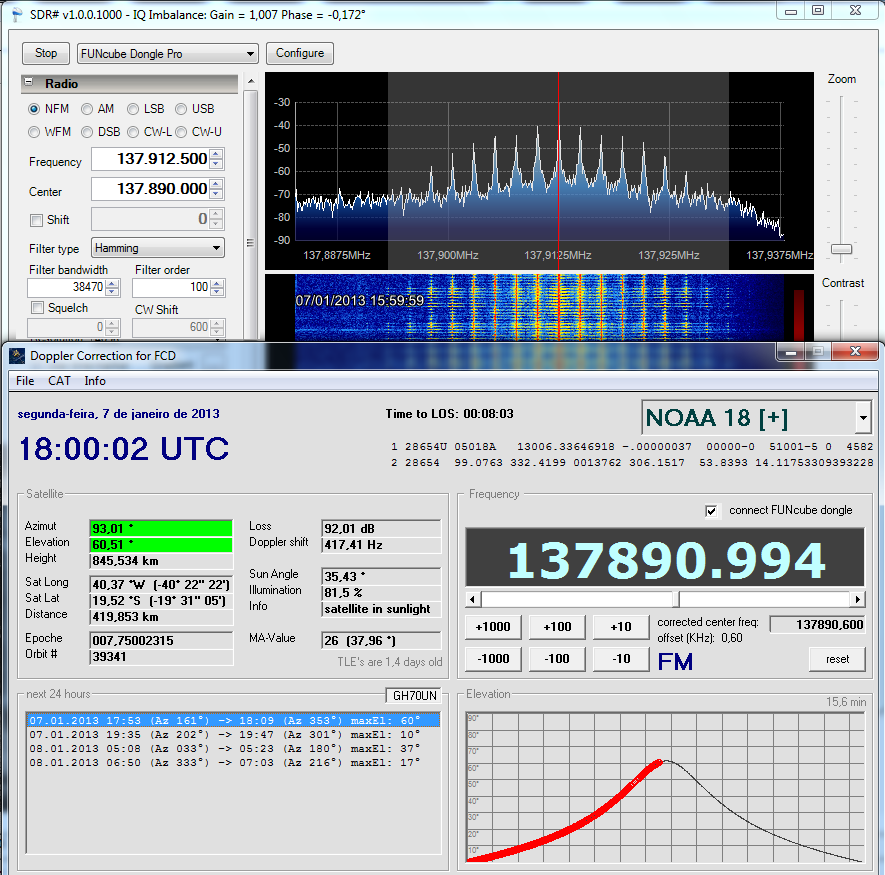

A figura seguinte mostra as telas do SDR# (software SDR) e do Satcontrol (controlador de doppler) durante a recepção de uma imagem APT do satélite NOAA-18, com o FunCube Dongle e a antena DCA.
Vejam as imagens decodificadas com o software WxToImg :
Satellite: NOAA 18.
Pass Start: 07 Jan 2013 17:52:29 GMT.
Pass Duration: 15:36.
Elevation: 62.
Azimuth: 78.
Solar Elevation: 50.0.
Direction: northbound.
Creation Time: 07 Jan 2013 17:54:08 GMT.
Satellite Type: NOAA.
Channel A: 1 (visible).
Channel B: 4 (thermal infrared).
Enhancement: MSA.
Ground Station: Sete Lagoas, Brasil.
Latitude: -19.453.
Longitude: -44.254.
Altitude: 880.0.
Frequency: 137.9125.
Software: WXtoImg version 2.10.11 :
Satellite: NOAA 19
Pass Start: 08 Jan 2013 17:16:32 GMT
Pass Duration: 15:04
Elevation: 34
Azimuth: 253
Solar Elevation: 71.0
Direction: northbound
Creation Time: 08 Jan 2013 17:17:56 GMT
Satellite Type: NOAA
Channel A: 2 (near infrared)
Channel B: 4 (thermal infrared)
Enhancement: MSA
Ground Station: Sete Lagoas, Brasil
Latitude: -19.453
Longitude: -44.254
Altitude: 880.0
Frequency: 137.10
Software: WXtoImg version 2.10.11 :

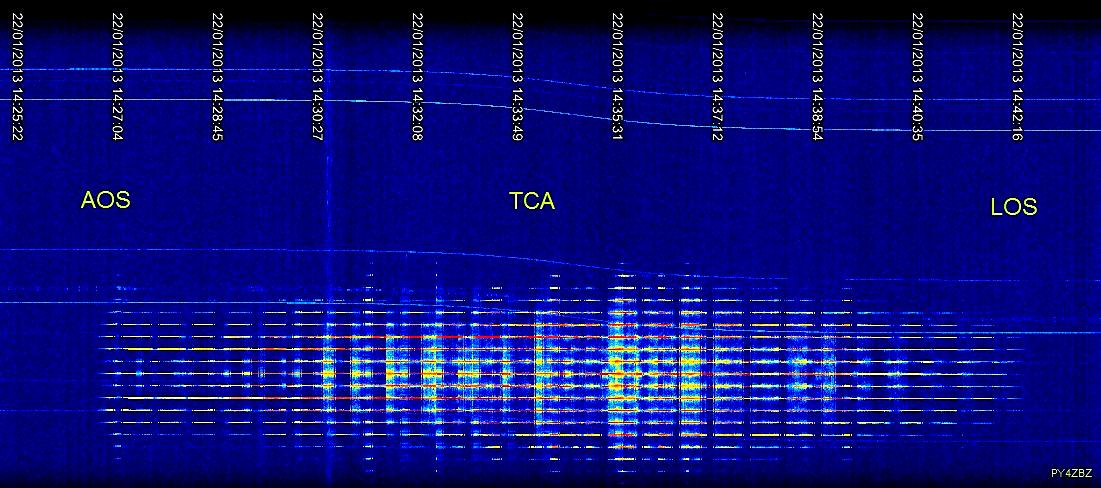

Na figura seguinte é possível ver a atuação do Satcontrol corrigindo o Doppler. O sinal do satélite fica sempre na mesma frequência apesar do efeito Doppler que o afeta, pois o Satcontrol muda automaticamente a sintonia do FCD. Essa mudança de sintonia pode ser muito bem vista nos espúrios de frequência fixa captados pelo FCD, e que mostram claramente a mudança de sintonia, que corresponde exatamente ao efeito Doppler ! A altura do espectrograma é de 90 kHz e a sua largura é de 18mn 36 segundos. A banda ocupada pelo sinal APT do satélite é de 40 kHz, com frequência central em 137,100 MHz e raias de modulação FM separadas em 2,4 kHz:
Veja o vídeo de uma recepção aqui:
Veja mais sobre recepção APT aqui.
73 de Roland.
