Comparação de softwares SDR

Por PY4ZBZ em 28-10-2006,  atualizado em 15-11-2006

Fiz alguns testes simples e comparações dos softwares SDR ou que processam sinais I&Q gerados por conversores em quadratura, listados na tabela seguinte, e que mostra algumas características básicas:

As figuras seguintes foram feitas usado o SDRZero, sintonizando um espectro de sinais fixos na FI de 9 MHz do IC-725, antes dos filtros seletivos. Por isso, os espectros tem o aspecto básico da curva de resposta seguinte, com nível máximo em +11,5 kHz:

Em todas as figuras seguintes: Em -5 kHz está uma emissora AM, e próximo de +10 kHz está um sinal (portadora com forte modulação de 60 Hz) usado para teste de rejeição da freqüência imagem, que fica portanto próxima de -10 kHz.

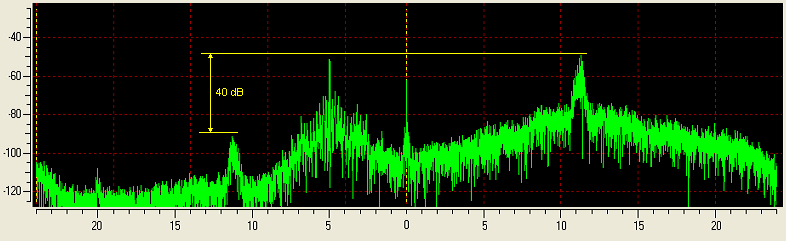

Figura 1: Dream. Espectro normal. Como o Dream só mostra o espectro de freqüências positivas ou negativas, separadamente, a figura seguinte é uma montagem dos dois. A rejeição é da ordem de 40 dB:

Figura 2: Rocky. Espectro normal. A rejeição está bem acima de 40 dB (modo auto):

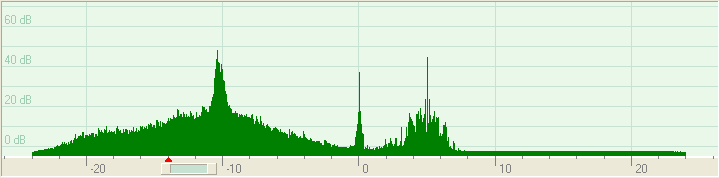

Figura 3: Rocky com os sinais I/Q trocados:

Figura 4: SDRadio. Espectro normal. Após rápido ajuste manual de balanço IQ, 50 dB de rejeição:

Figura 5: SDRadio com sinais I/Q trocados:

Figura 6: Winrad. Espectro normal :

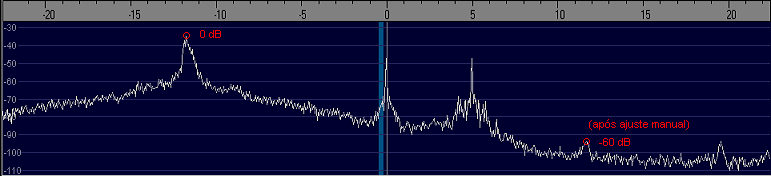

Figura 7: Winrad com os sinais I/Q trocados:

Figura 8: Spectrum Lab.: (o espectro está invertido):

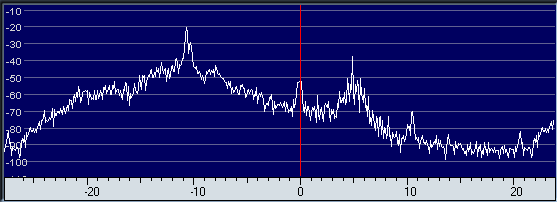

Figura 9: Spectrum Lab.: com os sinais I/Q trocados, para ficar normal:

Figura 10: CiaoRadio: (o espectro está invertido):

Figura 11: CiaoRadio: com os sinais I/Q trocados, para ficar normal:

Figura 12: CiaoRadio: com auto balanço I/Q ligado, rejeição de imagem >60 dB:

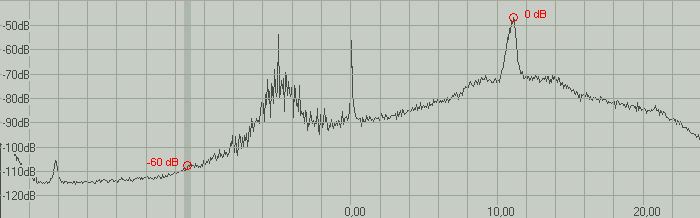

Figura 13: M0KGK com sinais I/Q trocados, o espectro fica normal.  Rejeição auto de >60 dB. :

(O M0KGK não aceita 0 como referencia de freqüência (aceita 0,001 !), e nesse caso, não mostra os valores numéricos da escala de freqüências negativas.)

Veja aqui como funciona um SDR

73 de Roland.
