Projeto ÍCARO
Por PY4ZBZ em 03-05-2012 rev. 15-05-2012
27-04-2012 Um dia antes do lançamento:

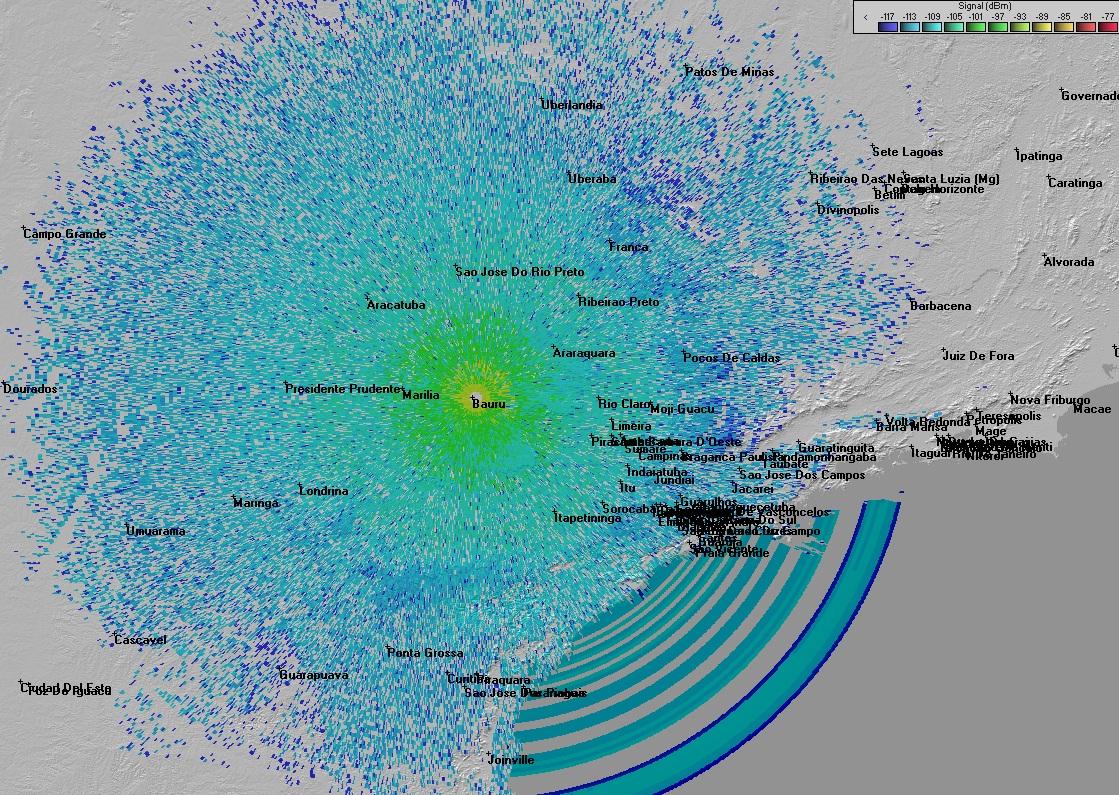

Projeção do nível de sinal em dBm com o balão a 24000 metros de altura na vertical de Bauru de onde será lançado em 28-04-2012. É obvio que devido a ação do vento, ele poderá estar longe de Bauru, num raio de até 100 km. Lembramos que um bom receptor FM tem limiar de 0,15 microVolt, o que, em 50 ohms, equivale a -123,5 dBm.

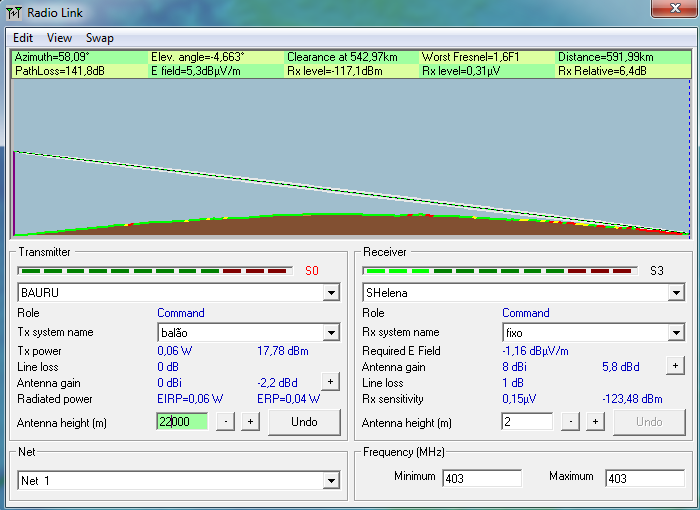

Calculo para o meu QTH portátil no alto da serra de Santa Helena em Sete Lagos MG. O sinal é bem fraco ! apenas 6,4 dB de margem e com o balão a 22000 m de altura, que é o mínimo para captar o sinal a 591,99 km de distancia e ZERO graus de elevação!:
28-04-2012 Tentamos receber os sinais em VHF e UHF :

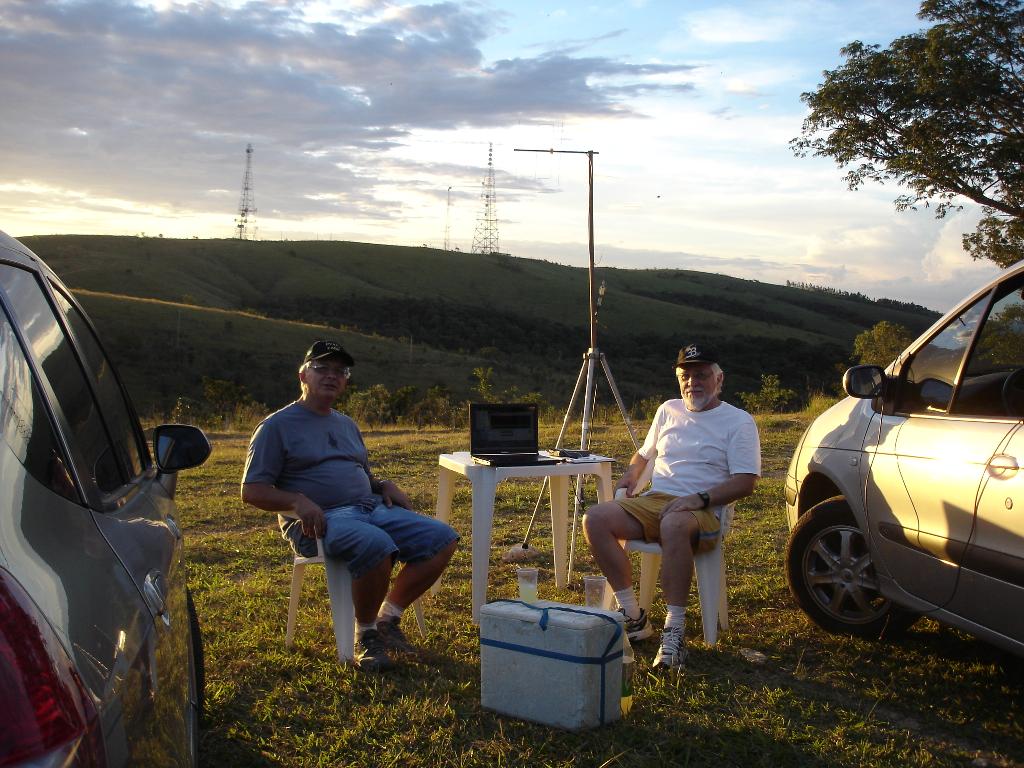

Infelizmente, o nível de ruído gerado por uma emissora de FM, e vários repetidores de TV, e outros inúmeros transmissores localizados na serra de Santa Helena, impediu a recepção do já fraco sinal da sonda com o FUNCube Dongle. Mas valeu o passeio com nosso amigo Fabio PY4AJ (de azul):
03-05-2012 Sinais transmitidos pela radiossonda do ÍCARO :
As figuras seguintes foram feita com o SondeMonitor a partir de dados RAW fornecidos pela estação de controle do William PY2GN.

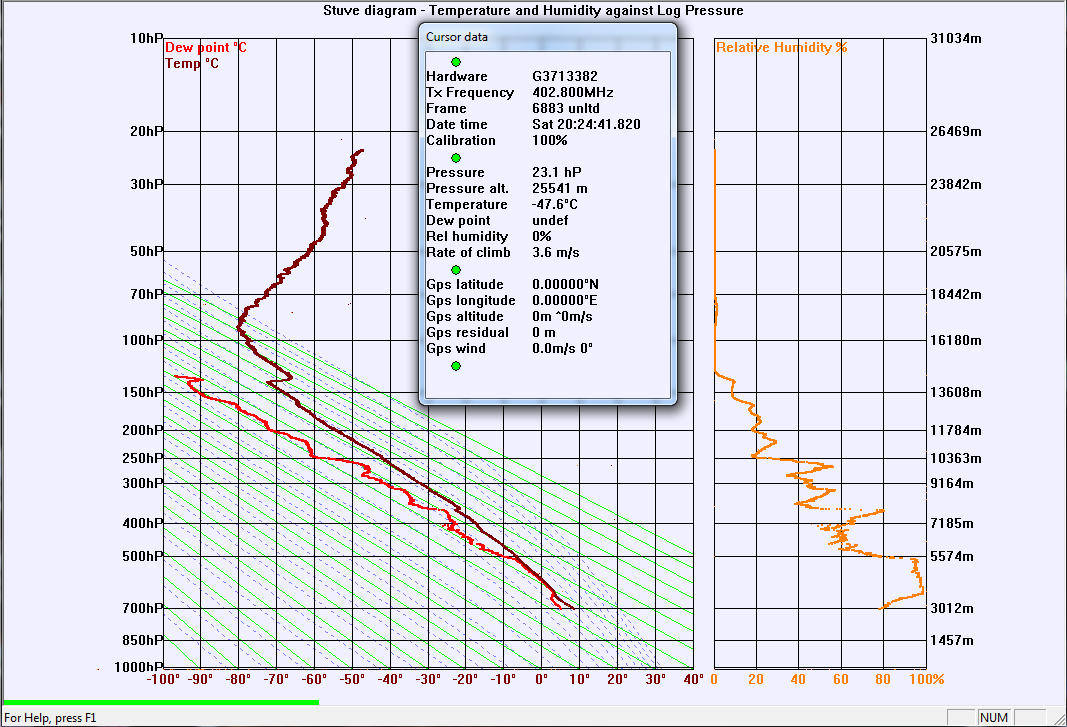

A figura seguinte mostra o diagrama de Stüve : temperatura, ponto de orvalho e umidade relativa em função da altura e pressão atmosférica, do ÍCARO, que atingiu a altura máxima de 25541 metros e temperatura mínima de -80 graus !:
A figura seguinte mostra os ventos aos quais foi submetido (máximo de 220 km/h ou 61 m/s !):

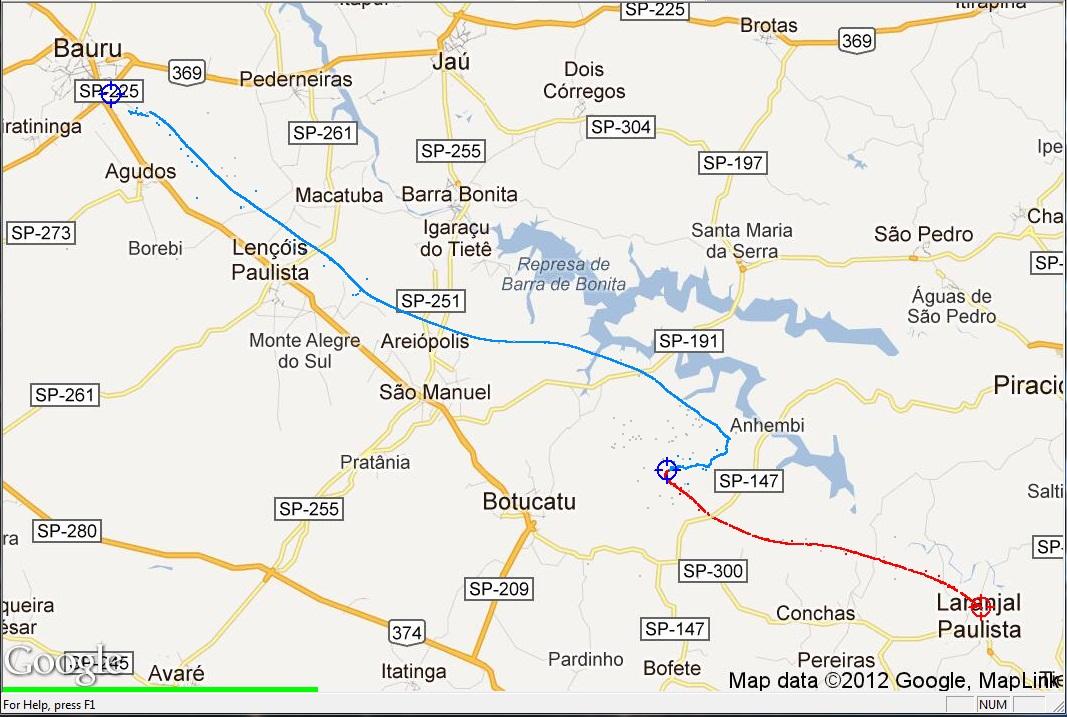

A figura seguinte mostra o rastro terrestre percorrido, sendo a subida em azul e parte da descida em vermelho:
05-05-2012 Melhoria no filtro passa-banda 403 MHz

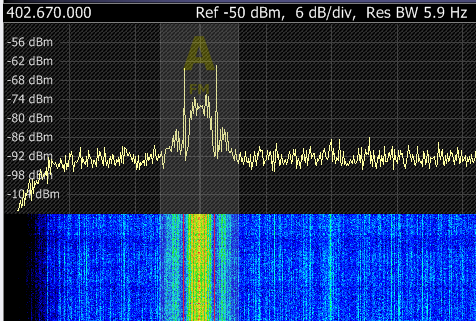

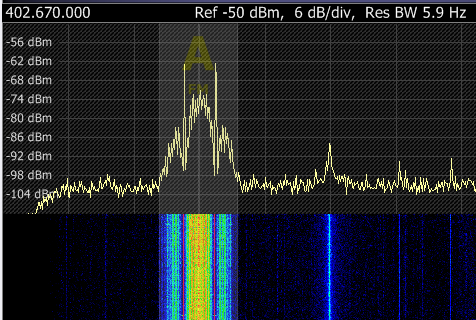

O filtro anteriormente usado era um simples circuito LC serie, apenas atenuando uns 10 dB a emissora FM em 92,1 MHz. Agora fizemos um filtro passa banda com dois circuitos LC paralelos em 403 MHz acoplados capacitivamente. Agora a rejeição da banda FM broadcast é de 50 dB. O resultado foi muito melhor, como mostram as figuras seguintes. A esquerda, sem o filtro, e a direita com o filtro:
O filtro reduziu o patamar de ruído (gerado por intermodulação dos inúmeros sinais que entram no FCD, que não tem filtro preseletor) de -92 para -102 dBm aproximadamente, sem prejudicar o sinal da radiossonda de Vitoria, a mais de 460 km !).
As fotos seguintes mostram o filtro de fabricação caseira com material de sucata:

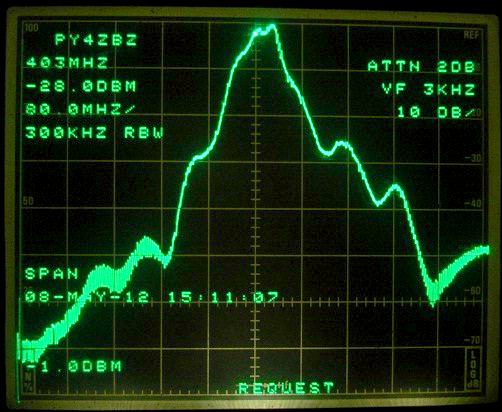

A figura seguinte mostra a resposta do filtro, com banda passante de 400 a 440 MHz:
Mais informações no site oficial do projeto ÍCARO aqui.
Vejam o vídeo do lançamento do ÍCARO aqui.
Vejam o teste de 12 de maio 2012 aqui.
Mais sobre filtros aqui.
73 de Roland PY4ZBZ.
