por PY4ZBZ em 31-07-2022 rev. 13-11-2022
Em 21 de julho de 2022, o cosmonauta russo Oleg Artemyev e a astronauta da Agência Espacial Européia Samantha Cristoforetti implantaram dez pequenas satélites desde a Estação Espacial Internacional, ISS, durante atividade extra veicular (EVA), sob o programa do experimento espacial "Radioskaf". Os oito satélites da série SWSU foram desenvolvidos no Instituto de Pesquisa em Instrumentação Espacial (parte da Roscosmos) e Sistemas Radio eletrônicos da South-Western State University (SWSU, YuZGU)) e os dois Tsiolkovsky-Ryazan pela Ryazan State Radio Engineering University (RSREU).

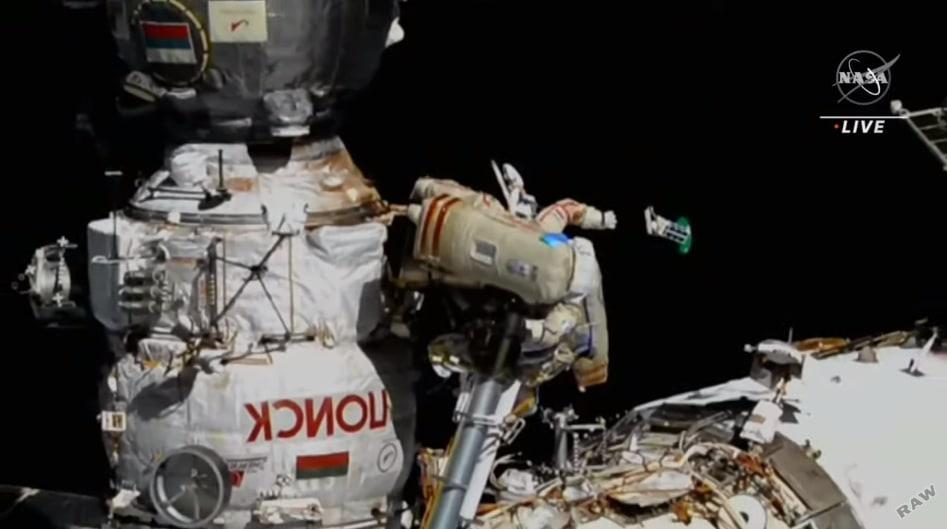

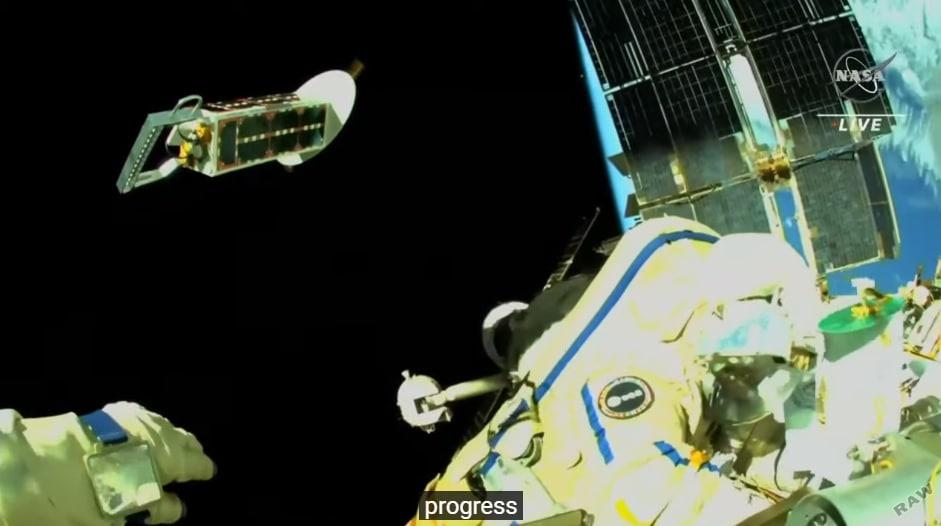

As figuras seguintes mostram o cosmonauta Oleg (no traje com listras vermelhas) lançando manualmente os satélites. A astronauta Samatha está no traje com listras azuis:

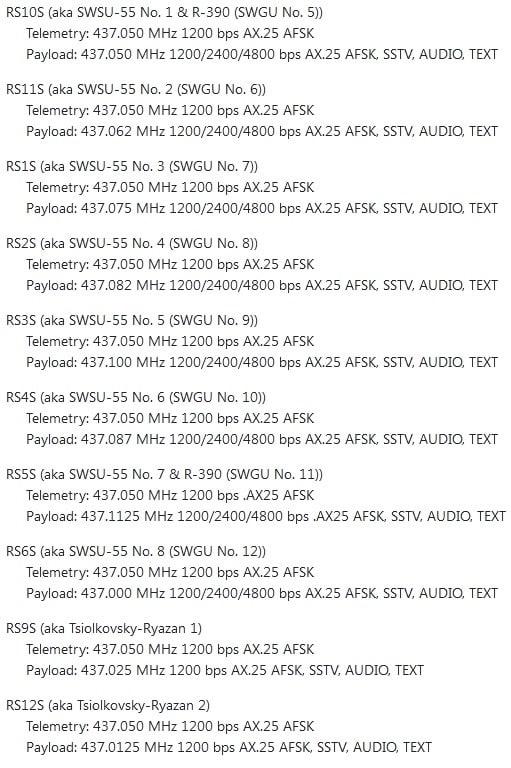

A tabela seguinte informa os dados dos satélites:

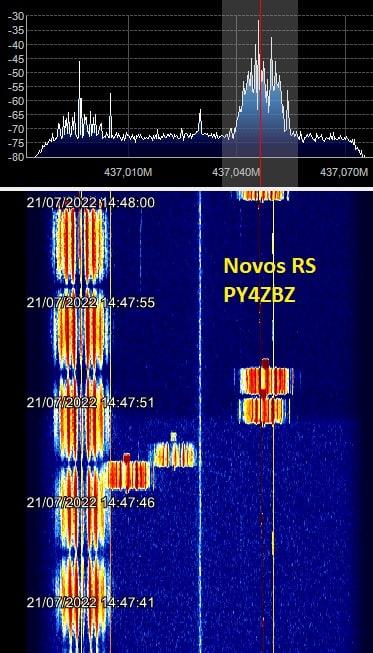

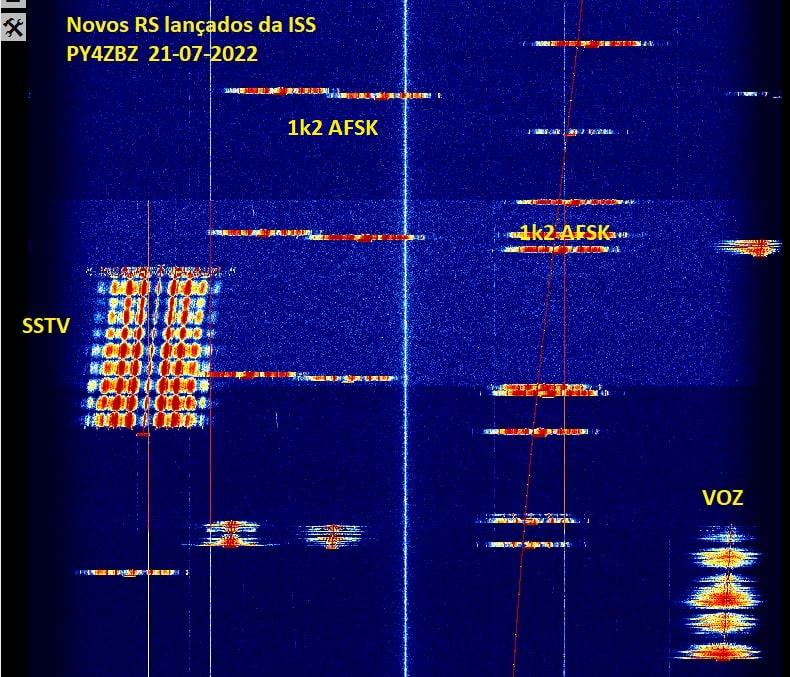

Assisti ao vivo via internet o lançamento dos 10 satélites. E na orbita seguinte já copiei alguns sinais deles:

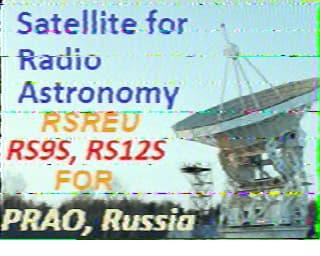

E copiei a primeira imagem SSTV:

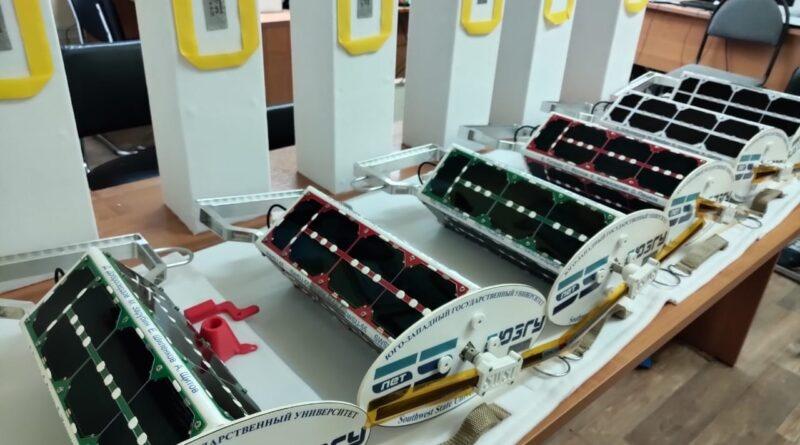

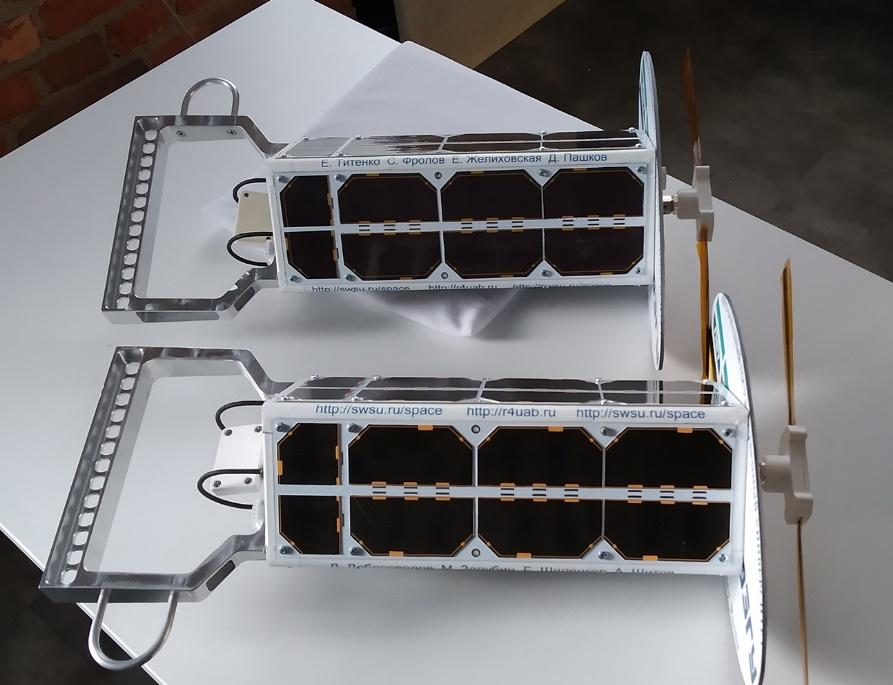

Como os satélites foram lançados manualmente, saíram "rodopiando" devagar, o que causa forte QSB no sinal recebido (da ordem de um desvanecimento a cada 2 a 6 segundos), pois usam apenas uma antena dipolo com polarização linear, como pode ser visto na foto seguinte (trena protegida com fita plástica amarela):
.

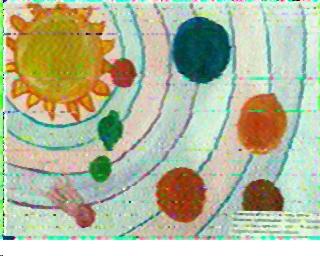

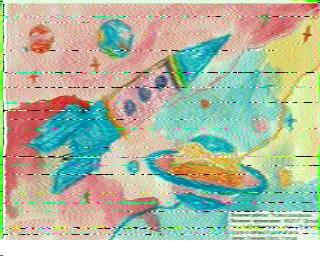

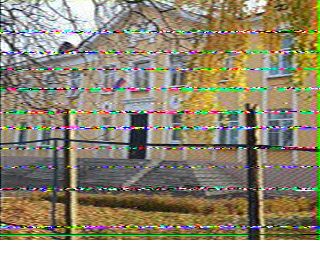

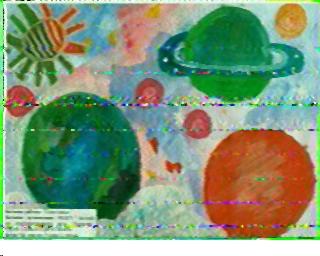

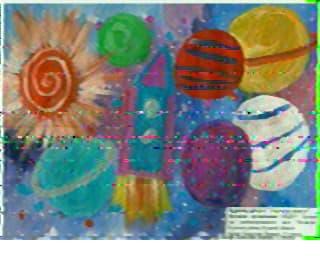

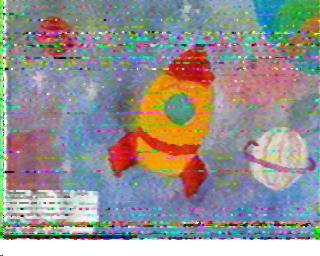

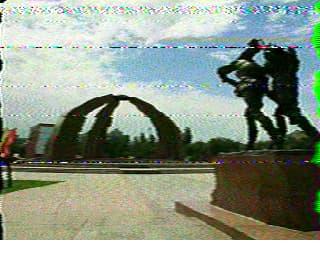

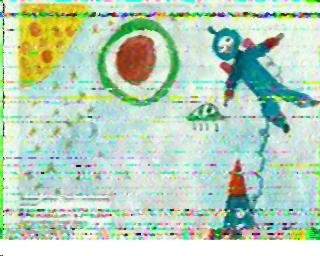

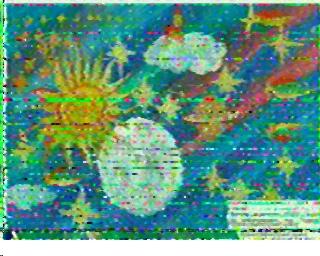

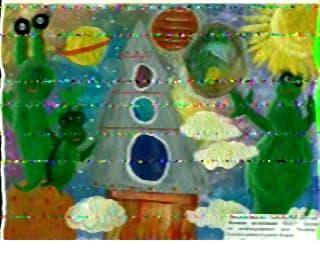

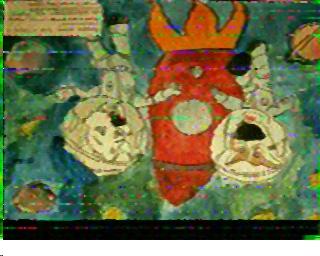

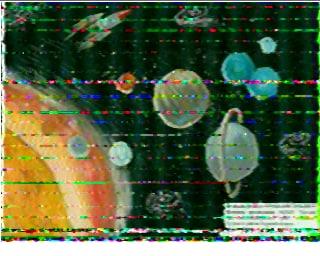

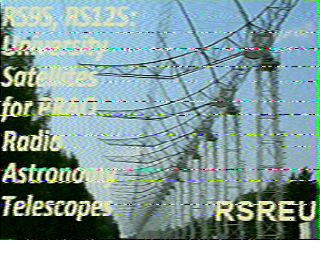

Imagens SSTV

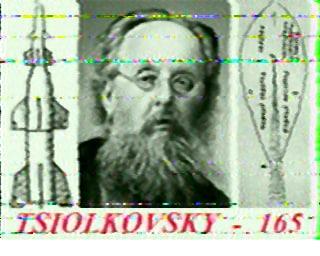

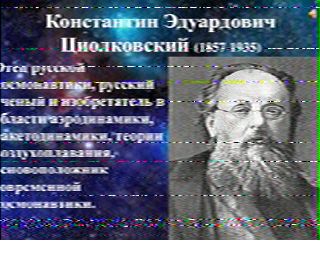

O cientista que aparece nas imagens SSTV e no diploma é o Konstantin Eduardovich Tsiolkovski (em russo: Константин Эдуардович Циолковский)

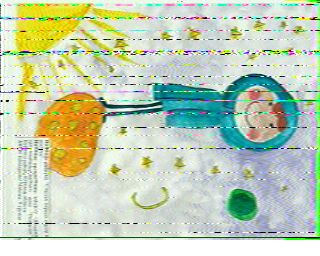

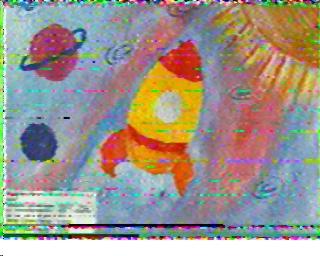

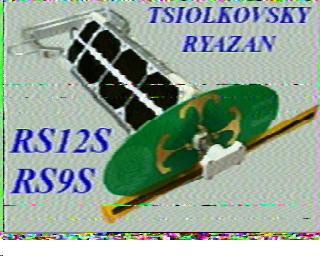

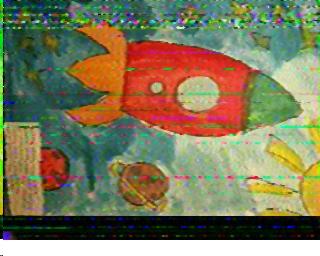

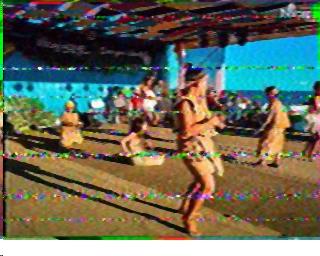

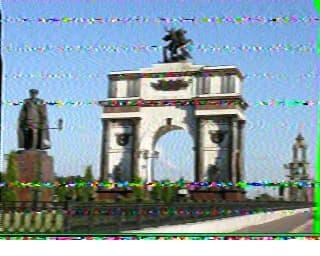

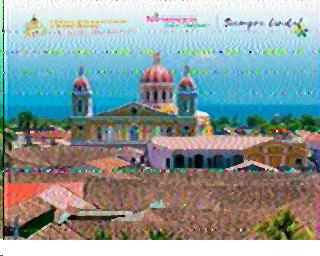

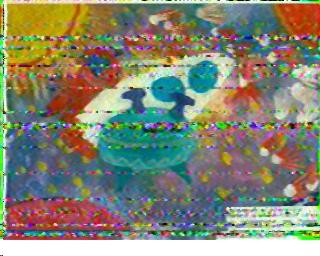

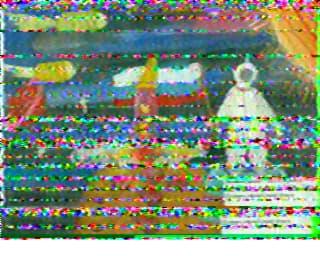

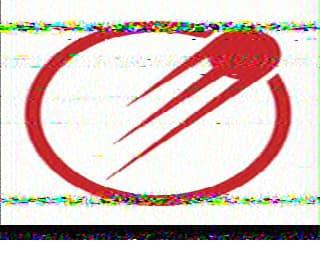

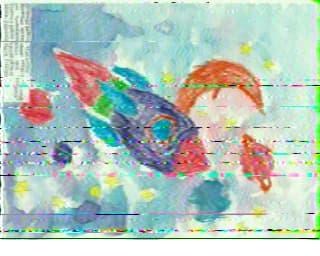

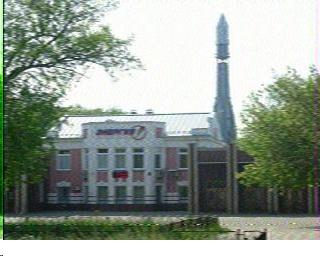

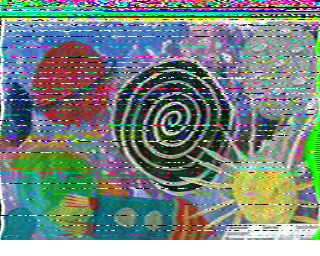

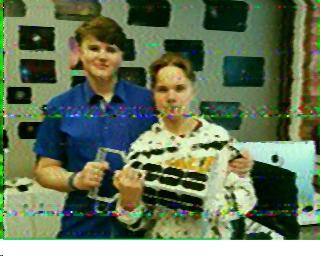

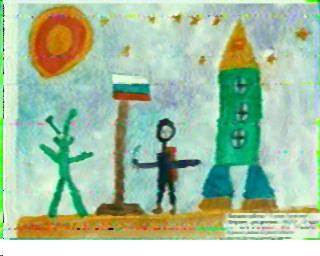

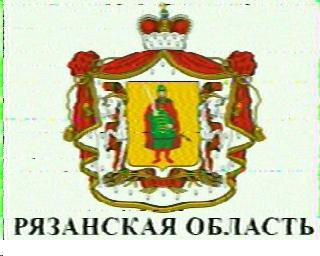

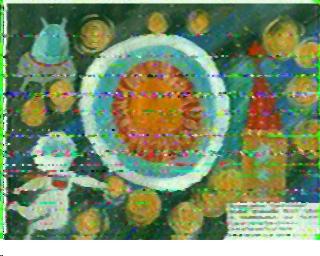

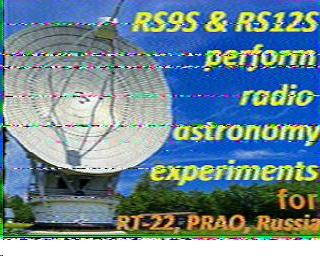

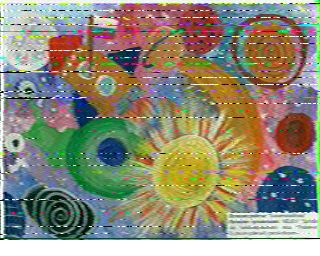

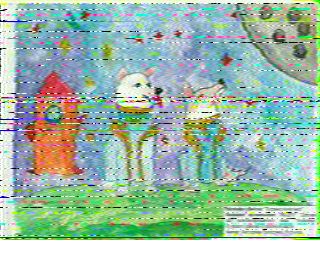

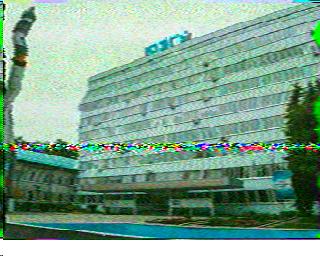

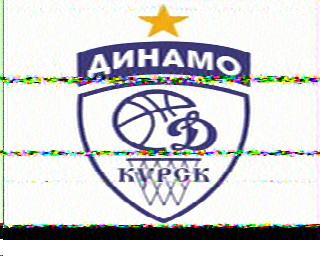

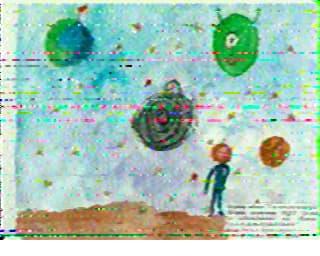

Captei essas imagens SSTV dos novos RS SWSU-55:
Dados em AFSK
As transmissões de dados de telemetria em AFSK não usam taxa padrão de 1200 bps, mas algo em torno de 1125 a 1150 bps, e que deve ser descoberta por tentativa...
Significado dos dados de telemetria dos RSxS SWSU e KETs:
S - the number of the packet from the moment the telemetry is turned on or reset
U1 - solar cell voltage V
U2 - battery voltage V
I2 - total current mA
T1 - processor temperature С
M# - magnetic field strength micro Tesla three axes xyz
V# - angular velocity deg/sec three axes xyz
Time - the time since the telemetry was turned on or reset in ms

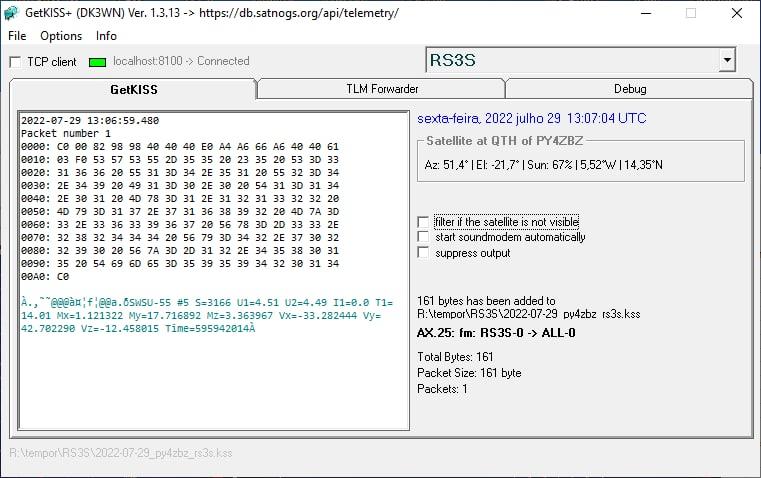

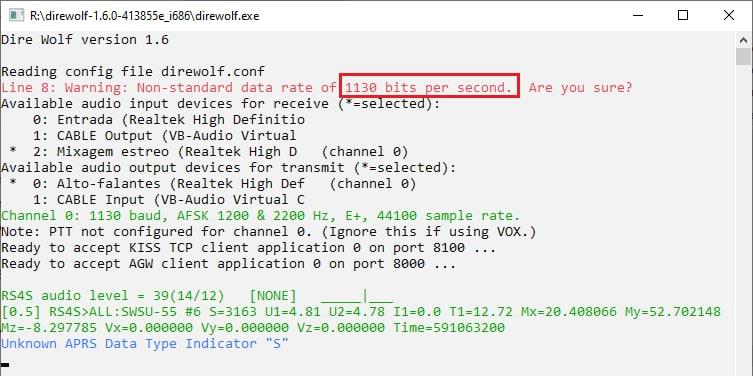

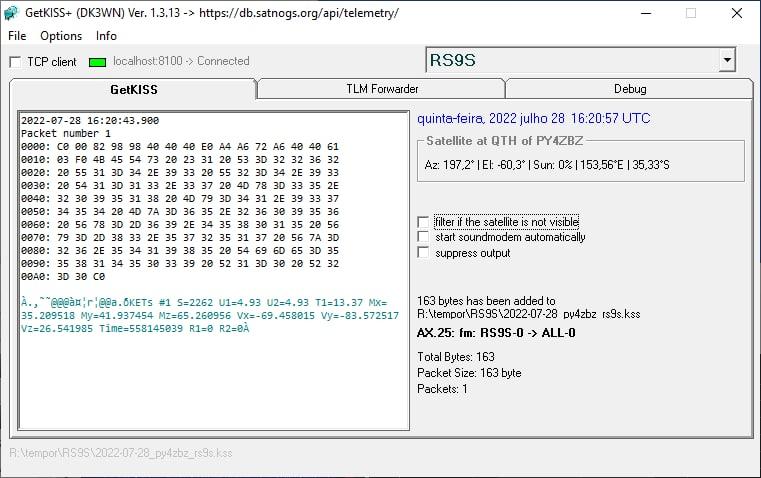

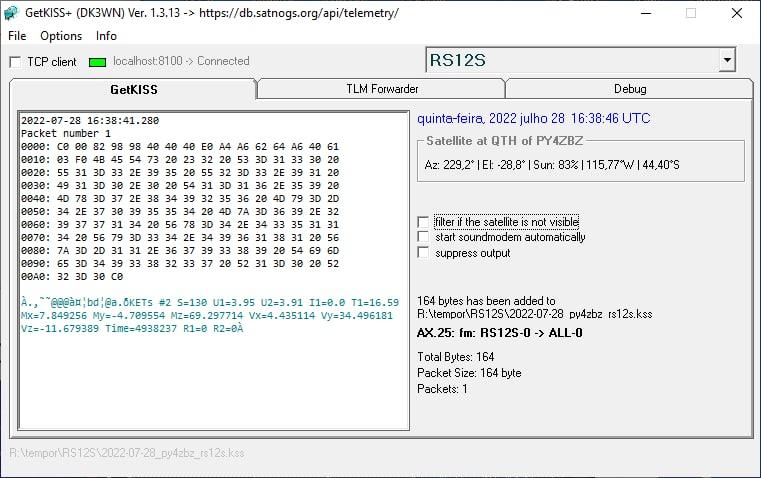

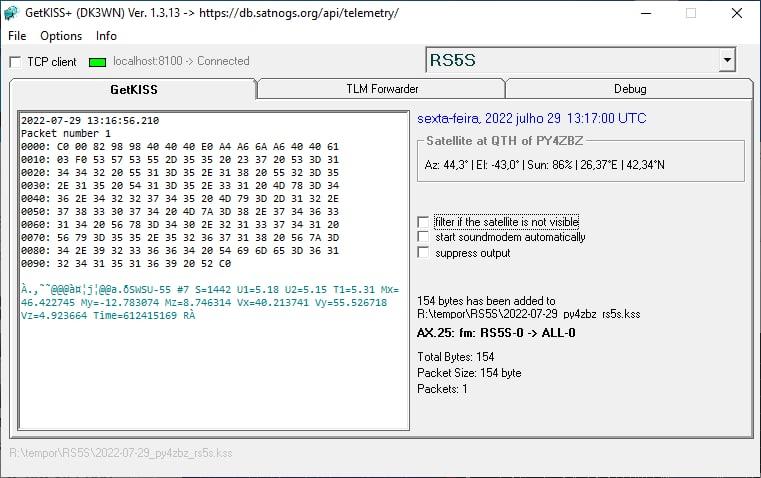

As figuras seguintes são de algumas demodulações AFSK, feitas com o DireWolf e transferidas par o GetKISS e para o SatNOGS:

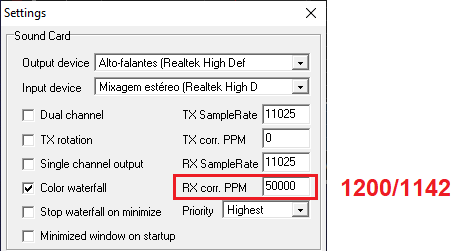

Uma outra forma de demodular os dados AFSK com taxa errada é usando o soundmodem para 1200 AFSK do UZ7HO, mas alterando a RX Corr. PPM em settings, de 0 para 50000:
Como cada um do SWSU tem um erro diferente, com taxa que varia aproximadamente de 1125 a 1150 bps, a correção pode variar de 40000 a 60000 PPM:
Gravações de voz
Aqui fiz duas gravações de mensagens voz: do RS4S e do RS9S (click para ouvir)
Aqui fiz quatro gravações de identificação em voz dos RS1S e RS6S e dos RS9S e RS12S
Em 08-08-2022 recebi o diploma e o QSL:
73 de Roland PY4ZBZ
