PSAT
por PY4ZBZ em 22-05-2015 rev. 24-06-2015
Primeira RX:
Em 22-05-2015 copiamos o PSAT na sua orbita #35, as 21:41 UTC em 435,350 MHz NFM, sendo o beacon de telemetria numa sub-portadora em 312,5 Hz, como mostra o espectrograma do áudio demodulado. É possível ver o ruído de fundo do transponder 28 para 435 MHz e sinais que estavam sendo transmitidos na banda de 10 metros:

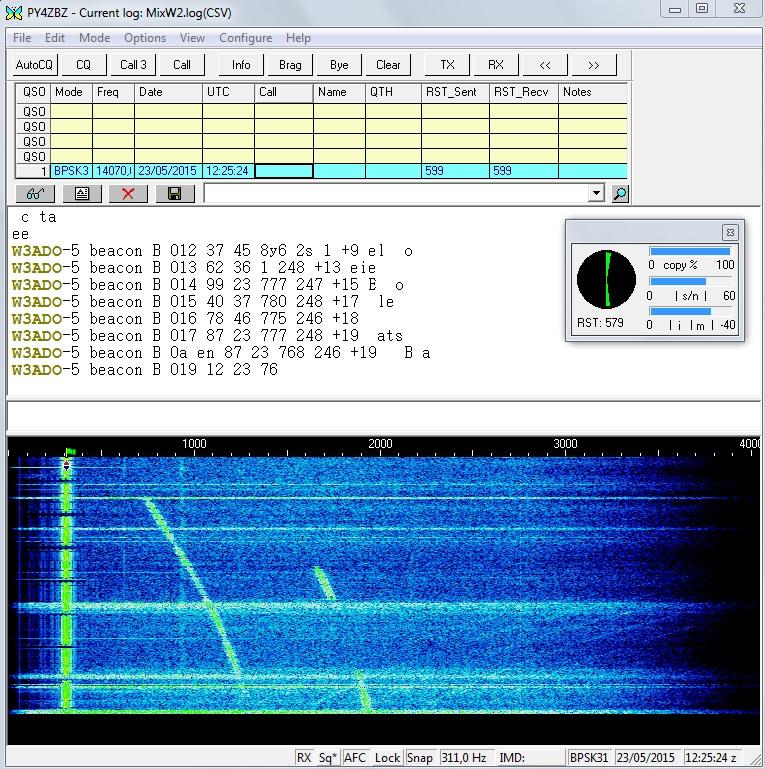

Demodulação feita com o MixW e uma gravação do sinal:
O beacon demodulado ao vivo com o Fldigi em BPSK31 foi o seguinte:
W3ADO-5 beacon B 012 37 45 8X6 241 +9
W3ADO-5 beacon B 013 62 36 781 248 +13
W3ADO-5 beacon B 014 99 23 777 247 +15
W3ADO-5 beacon B 015 40 37 780 248 +17
W3ADO-5 beacon B 016 78 46 775 246 +18
W3ADO-5 beacon B 017 87 23 777 248 +19
W3ADO-5 beacon B 0a ro 87 23 768 246 +19
W3ADO-5 beacon B 019 12 23 762 245 +20 ð i
W3ADO-5 1 X h m tlel' beaco 1-t34 25 X61 245 +16
W3ADO-5 yrÛ o1 34 23 757 246 +19
W3ADO-5 beacon B 002 seT 23 754 244 +20
Significado dos dados:
CALL beacon MODE
NOF DET AGC VC IC TMP
Where:
CALL identification of the beacon
(callsign)
beacon keyword indicating beginning of
data
MODE A or B
(A - transmitter always on, B - transmitter turns on, if BPSK31 signal is present)
NOF number of frame (0 ... 999)
DET percentage of BPSK31 detection (0 ... 99%)
AGC percentage of AGC operation (0 ... 99%)
VC supply voltage (10 mVolts)
IC power amplifier current (mAmps)
TMP temperature of PA transistor (deg C)
Em 14-05-2015, na orbita #65, transferi pelo transponder o meu sinal em PicFall, subindo em 28,120 MHz USB com 10 W em um dipolo, e descendo em 435,350 MHz NFM.
O beacon PSK31 em 312,5 Hz é muito bem visível e tem o seguinte conteúdo:
W3ADO-5 beacon B 020 00 23 811 243 +9
Keplerianos TLE mais recentes (de 15-06-2015):
ULTRASat1 1 90720U 15166.38575778 +.00021196 +00000-0 +55324-3 0 00393 2 90720 054.9956 228.4337 0245386 245.5741 111.9479 15.13622846003905
QSO com PY5LF Luciano !
Em 15-06-2015 fizemos o primeiro QSO em
PSK31. Operei em full-duplex !
FT100D na RX em 435,350 MHz FM, sinal de áudio demodulado em PSK31 com FLDIGI e yagi 6el movida a feijão na janela !
FT857D na TX com 20 W em 28,120 MHz USB PSK31 com MixW e dipolo fixo !
Fiz zero-beat na TX do PY5LF!
Sinais copiados:
PY5LF PY5LF de PY4ZBZ PY4ZBZ PY4ZBZ PSE K (meu
retorno)
W3ADO-5 beacon B 025 09 23 (parte do beacon)
(sinais do PY5LF)
CQ e T C… PSATniQ PS DE i Y5LF¤Y5LF PY5LF pse K eei nrort g5LF de PY4ZBZ PY4ZBZ PY4rtwC PwseA
i YZBZ PY4O B Pse4ZBDE i™F P5LF zY5LF ee e l reLie PY4ZBZ PY4ZBZ PY4ZBZ PSE K
grato Roland pelo QSO via PAST!!!IÛ gt o 2e i
decoficando muito bem qsi Roland Jte!!!!!!!!! aBTU PY4OsaT DE¹Y5LF K
Doppler ajustado manualmente na sintonia UHF pois a porta "com" é usada para PTT,
e no FLDIGI no sinal de áudio PSK demodulado que sofre o Doppler TX em 10m, e antena ajustada manualmente em AZ/EL/POL ! Preciso arrumar mais mãos para operar tudo isso
!

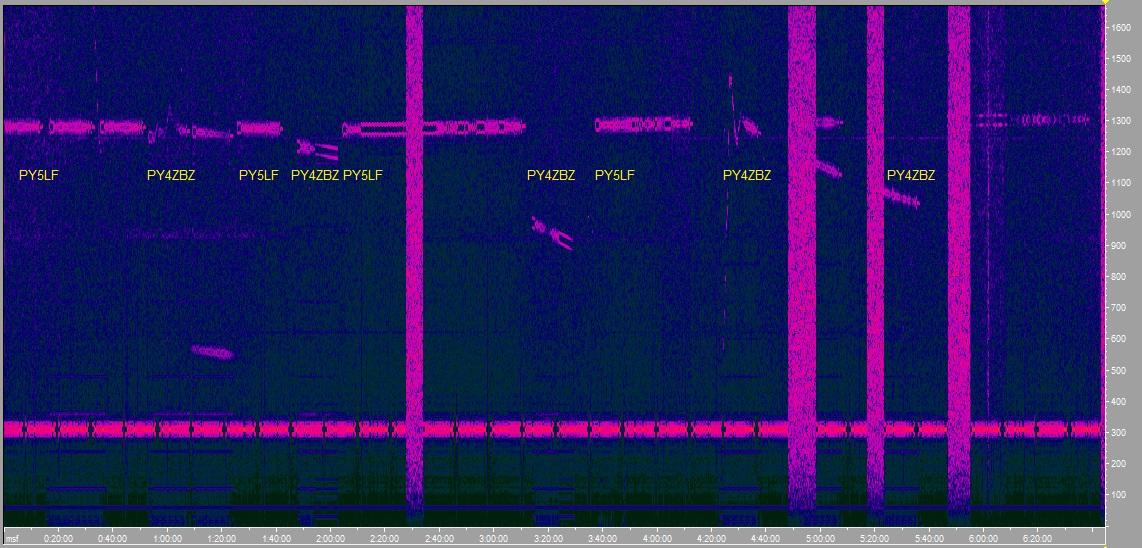

QSO com Luciano PY5LF em 19-06-2015. O Luciano usa correção doppler na transmissão em 28,120 MHz, por isso o sinal repetido pelo PSAT fica constante. O meu sinal varia pois não corrijo o doppler de subida, mas faço zero-beat as vezes, o que é bem visível no espectrograma seguinte do sinal demodulado em FM no downlink em UHF...!. O sinal em 312 Hz é o beacon:

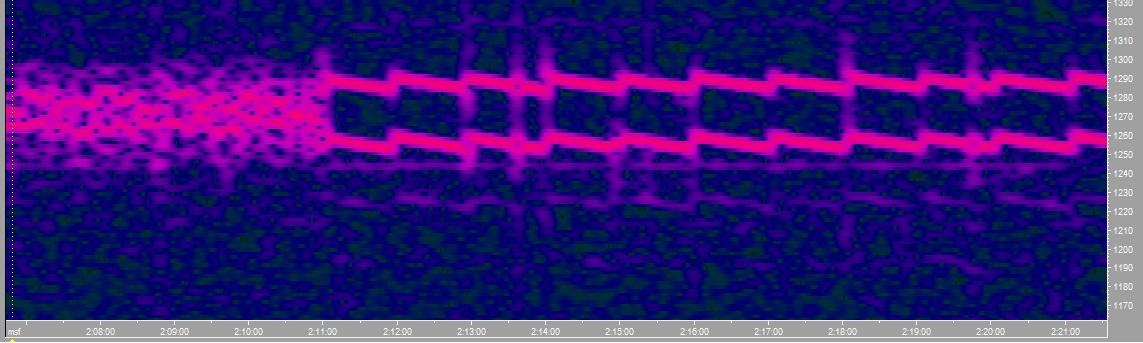

No espectrograma seguinte, ampliação da parte do sinal idle, é possivel ver a correção doppler do PY5LF feita a cada segundo:
Sinais recebidos:
CQ PSAT CQ PSAT CQ PSn T Deo PY5LF etY5EF 5 pse K
CQ PcAT CQ PSACQ PuA¹Du PY5ill PY5LF PY5PF pse K
PY5LF PY5LF de PY4ZBZ PY4ZBZ PY4ZBZ PSE K (meu retorno)
z
eic u CB PY4ZBO PZBZ D, PY lLF PY5LF PY5LF Ko
ul²d%mn 599 599 luciano ! (meu retorno)
599 599 599 TNX tooltand ;å73 73 73
nbribado Roland luiot boo oon ta to via PASd 73 7G 73 73 !!!!!!!
BAU PY4ZBZ s4 P5LF K

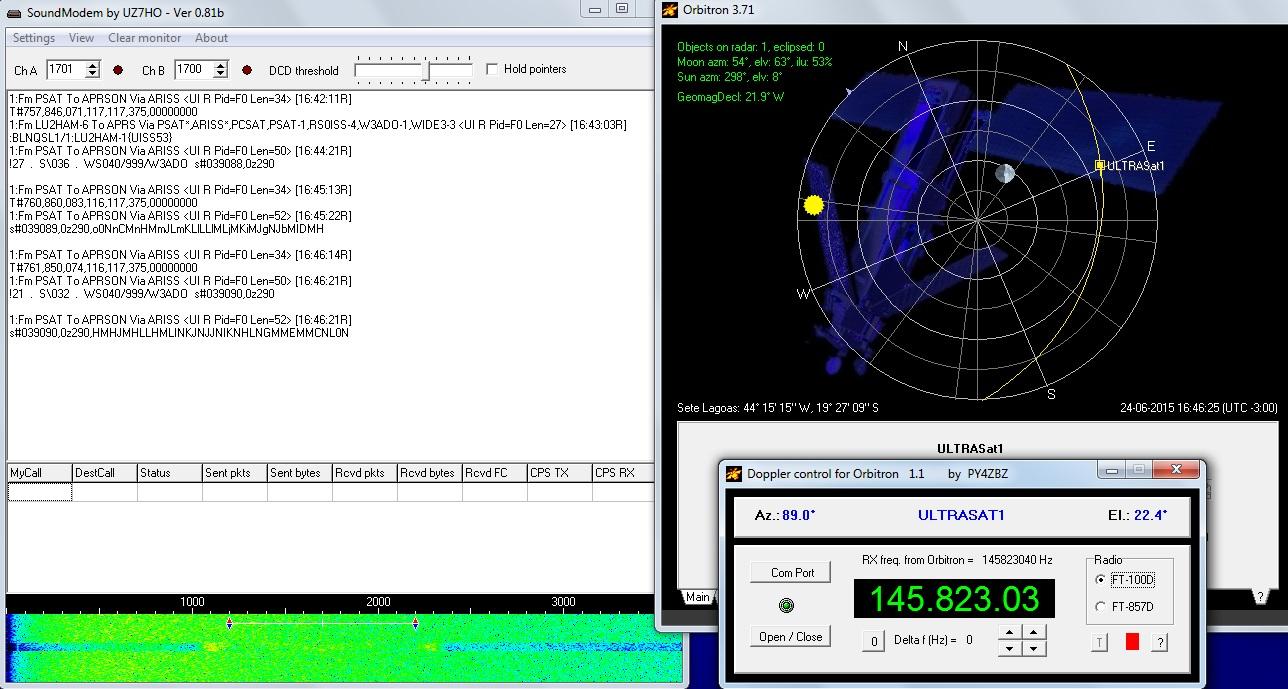

Em 24-06-2015 recebemos o sinal Packet 1k2 bps em 145,825 MHz do PSAT:
Links:
73 de Roland.
