Projeto "OZÔNIO"
por PY4ZBZ em 29-10-2013 rev. 03-11-2013
Mais um DX de mais de 400 km, captando uma radiossonda com apenas 60 mW !
E o maior dos meus DX com mais de 502 km !
Vejam a mensagem seguinte do Demilson PY2UEP no grupo Ícaro:
"Vamos aproveitar uma janela da meteorologia e começar a lançar amanha sondas com sensor de ozônio a partir do campo de Marte em São Paulo - SP.Como funciona: uma bomba de ar puxa o ar externo e o faz "borbulhar" dentro de um recipiente contento uma solução previamente preparada. Nesse recipiente tem-se dois eletrodos onde, de acordo com a concentração de ozônio no ar borbulhado, aparece uma diferença de potencial ("voltagem"). Uma interface contendo um ADC faz a leitura dessa tensão e envia os dados digitais para a entrada de sensor adicional da RS92. Desse modo as medidas são enviadas juntamente com os dados das variáveis meteorológicas na mesma telemetria da RS92. Algumas correções são aplicadas em terra, pelo software, como por exemplo, a compensação da mudança de densidade do ar (que influencia no fluxo de ar da bomba) dentre outras e a medida final é obtida em termos de pressão de Ozônio (hPa)."
Vídeo do Demilson que mostra o sensor de ozônio:
O lançamento foi efetuado às 7h12 da manhã de 29-10-2013.

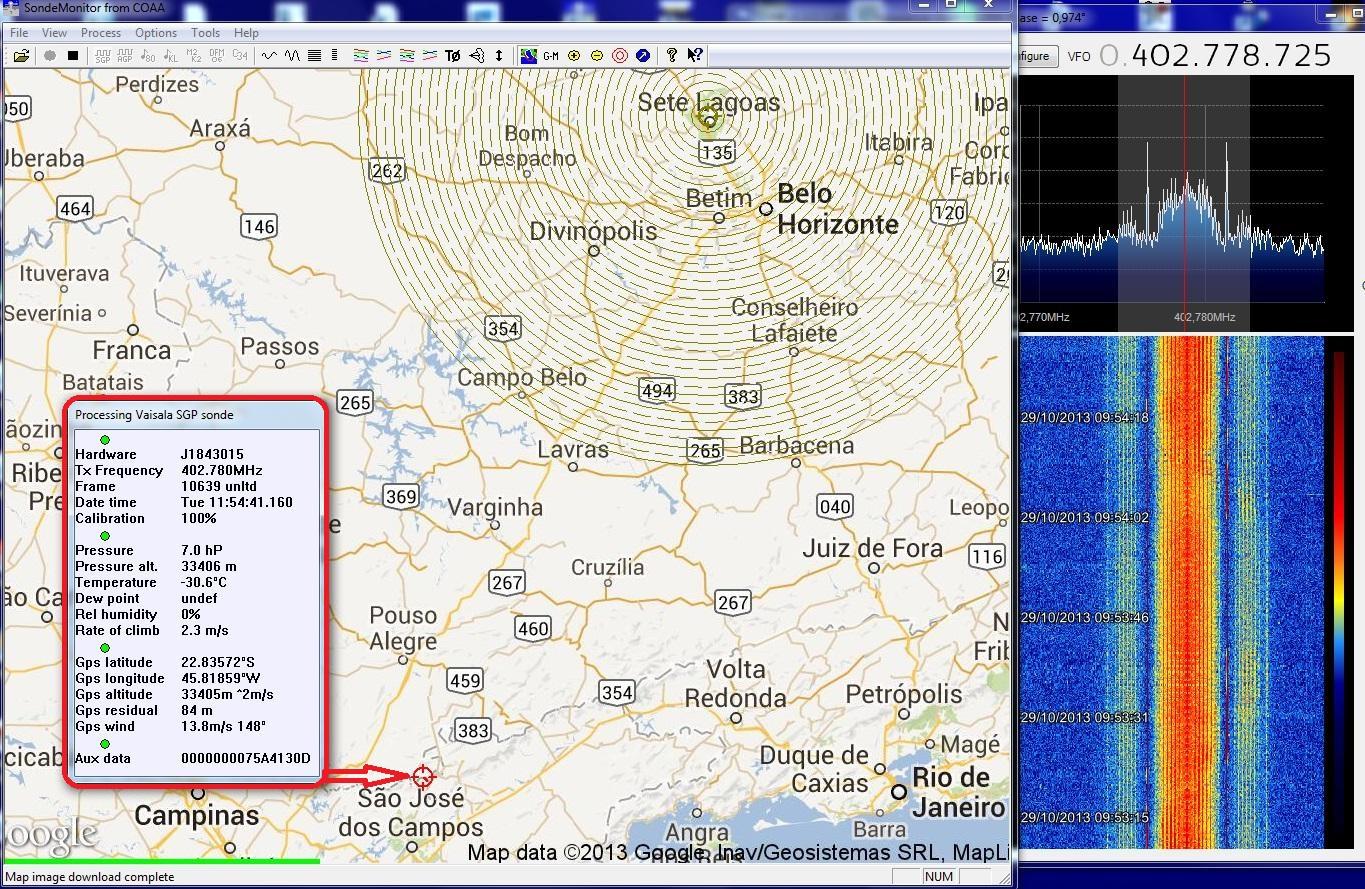

Liguei a minha Yagi OWA de 6 elementos, posicionada na janela do shack, as 09h53, e com o FCD copiei a sonda quando já estava a mais de 33000 m de altura e a mais de 400 km de distancia do meu QTH de Sete Lagoas MG !. Os dados auxiliares sobre o ozônio podem ser vistos na telinha da sonda:

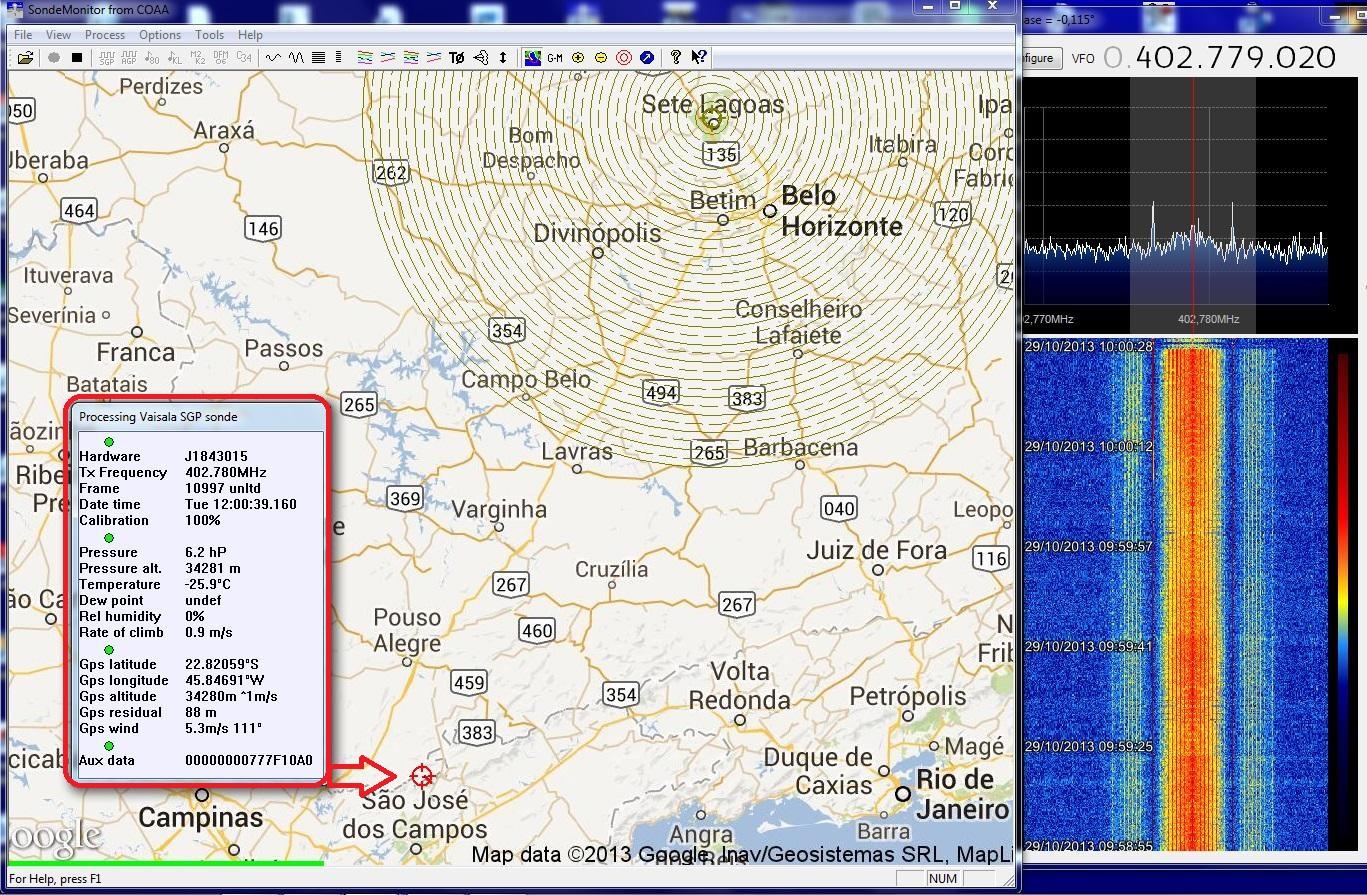

Captei o momento exato da explosão do balão a 34281 m de altura, quando a sonda dá uma cambalhota e passa a ficar momentaneamente na horizontal, o que causa uma brusca queda de sinal devido a mudança de polarização, que pode ser vista no espectrograma abaixo, as 10:00:28. A última taxa de subida informada antes da explosão foi de 0,9 m/s :

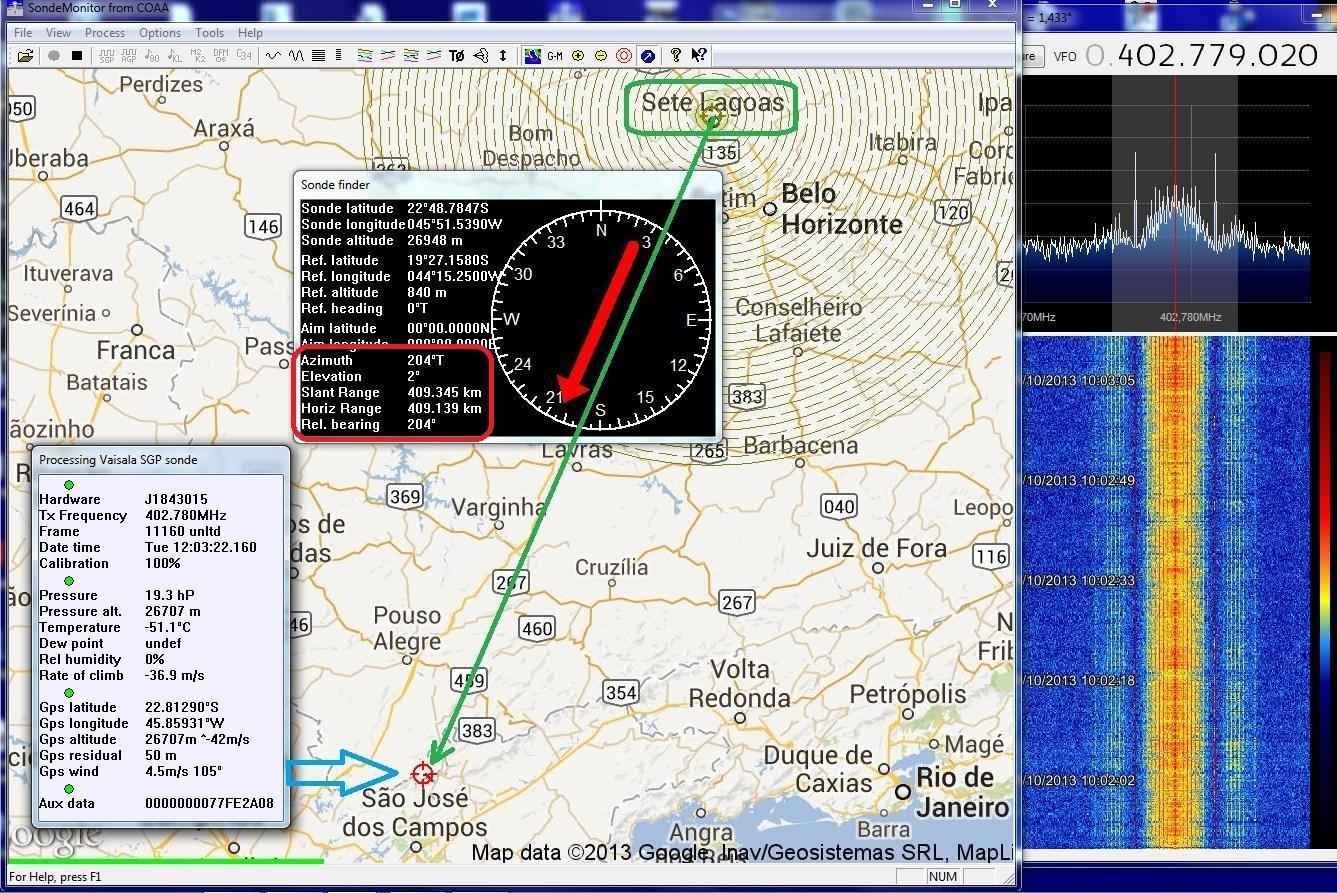

A imagem seguinte mostra a posição da sonda pouco antes da perda de sinal, a mais de 409 km de distancia e a 26700m de altura:

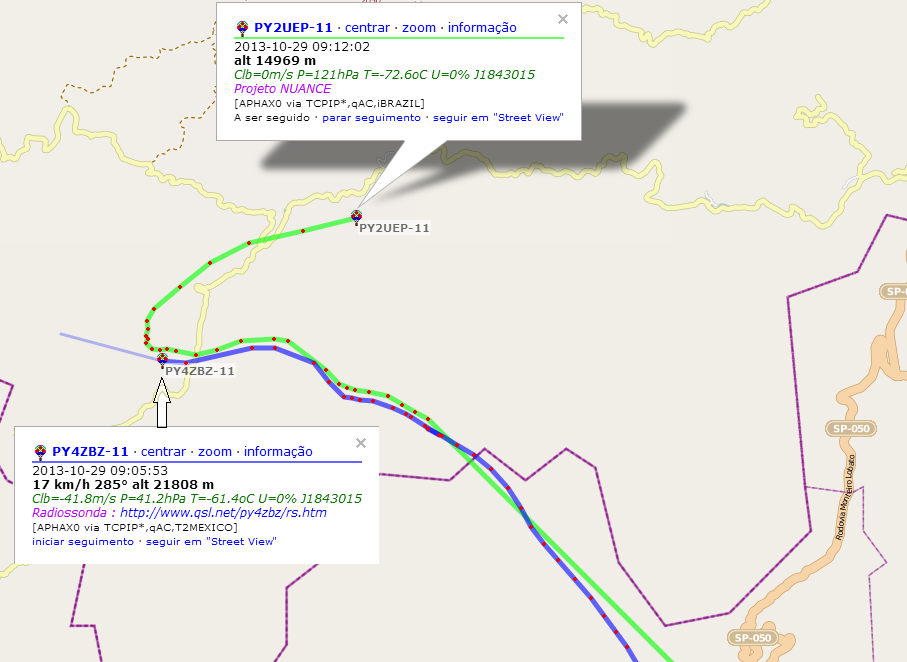

A imagem seguinte mostra o rastreamento feito por mim com PY4ZBZ-11 no APRS.FI, junto com o do Demilson PY2UEP-11. A ultima posição do PY4ZBZ-11 corresponde a perda total do sinal aqui em Sete lagoas:

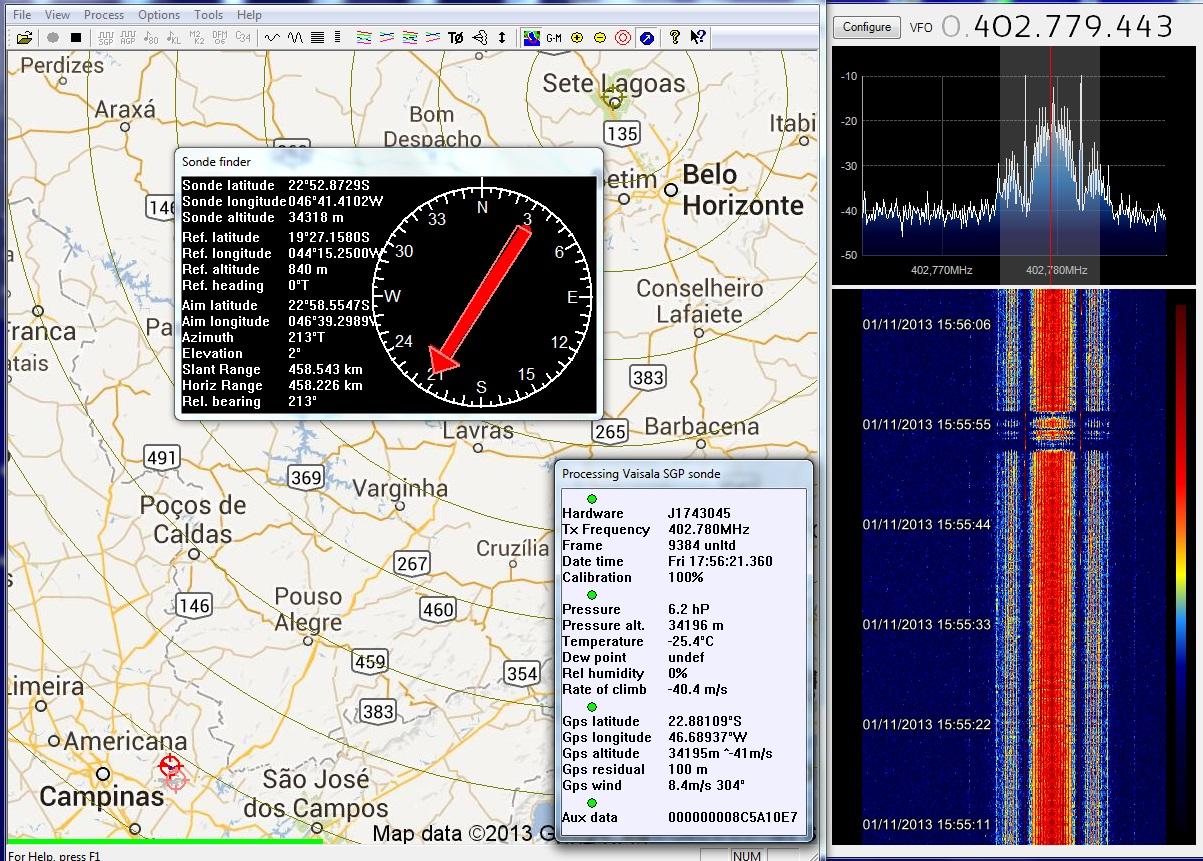

Em 01-11-2013 copiei novamente a sonda a mais de 466 km ! A figura seguinte mostra o instante a explosão do balão pouco antes de 15:55:55, no espectrograma:

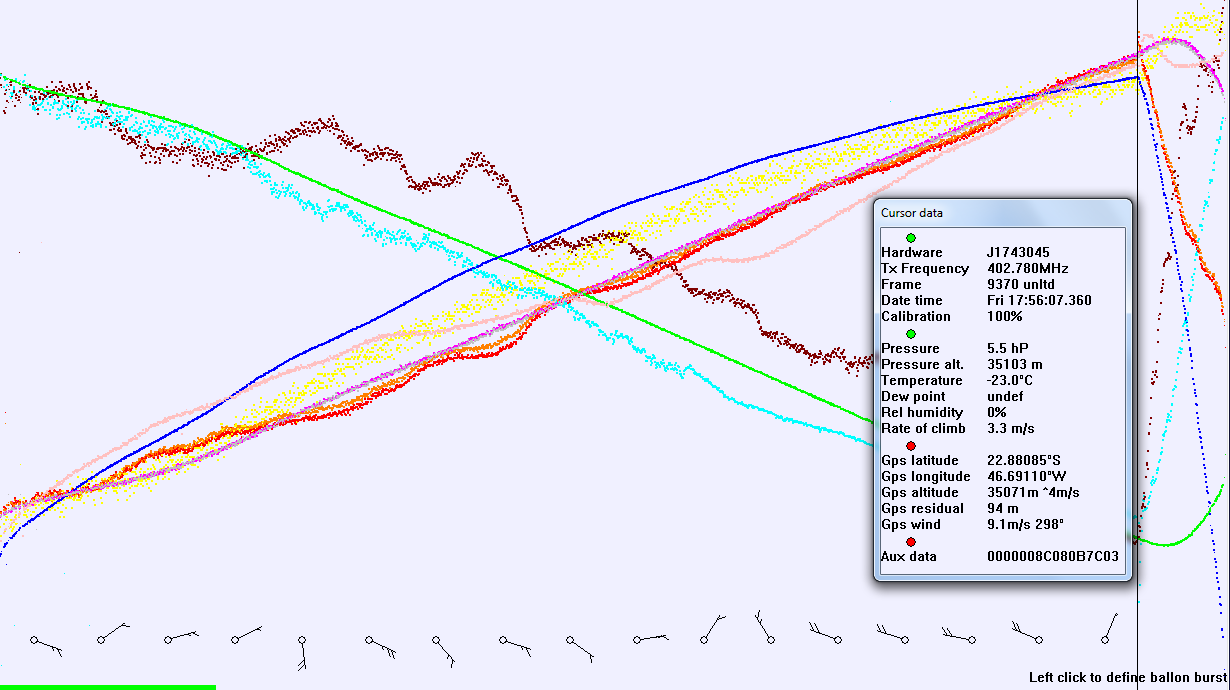

A explosão aconteceu numa altura de 35103 metros, como mostra a figura seguinte:

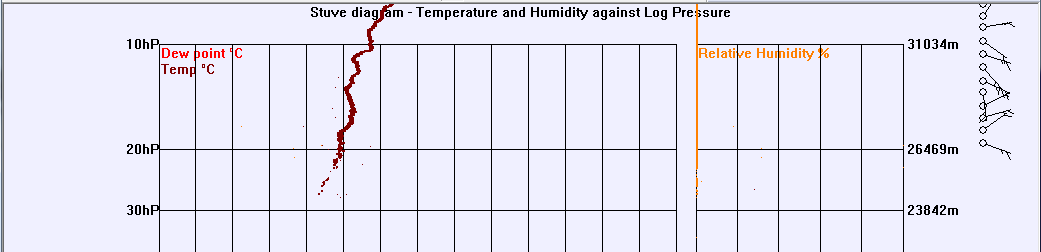

Foi tão alto que furou o diagrama de Stuve !!!:

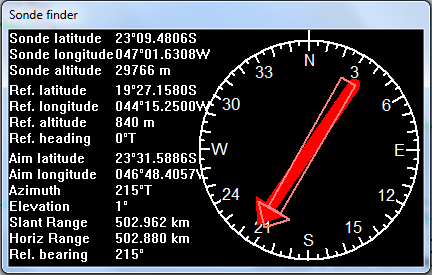

Maior DX com radiossonda: 502 km:
Em 03-11-2013, mais uma radiossonda com medidor de ozônio, recebida a mais de 502 km:

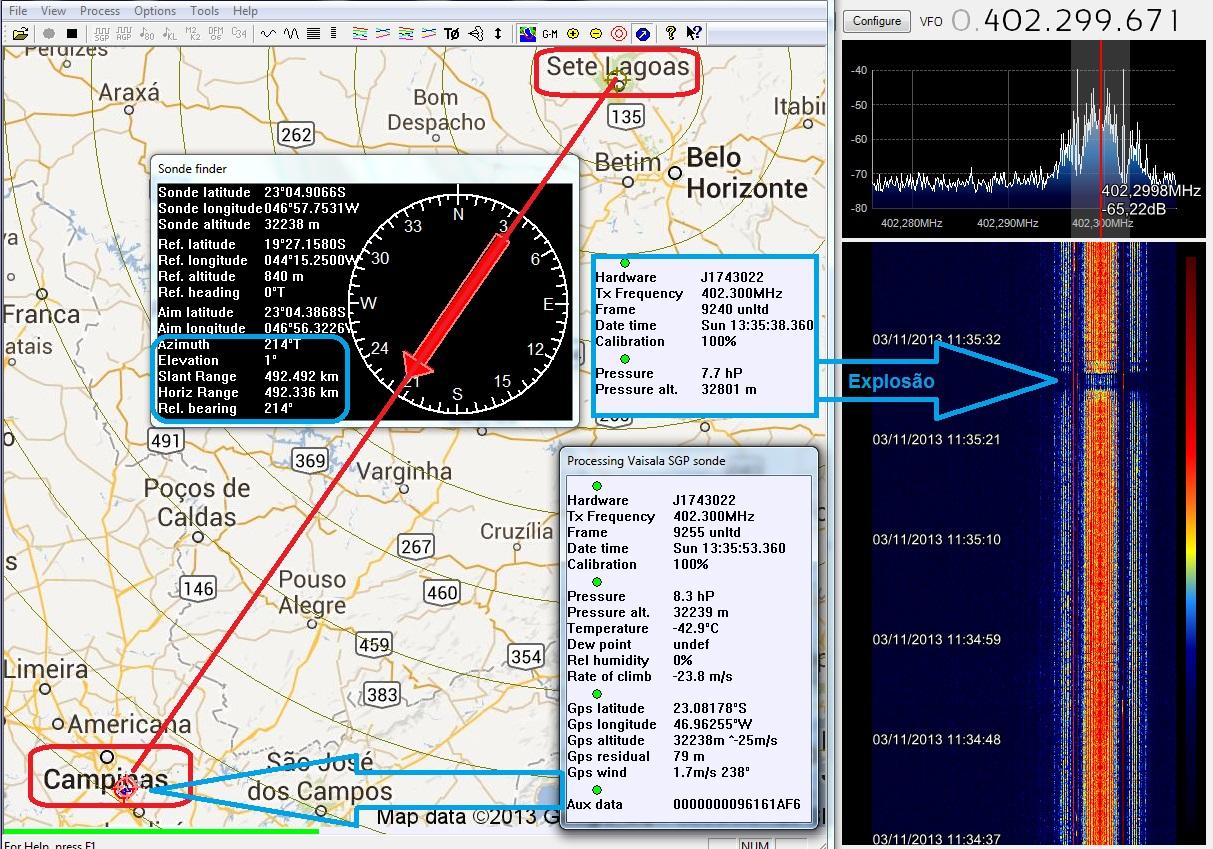

A figura seguinte mostra o momento da explosão do balão, a 32801 m de altura, as 11:35:27 :

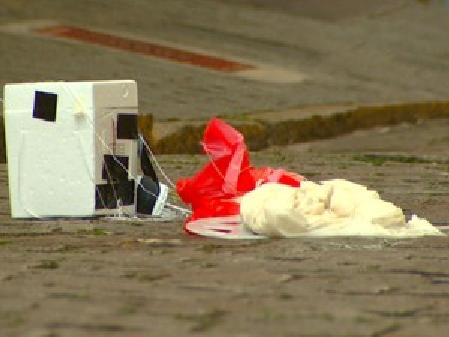

Uma das sondas do dia anterior caiu na região central de Campinas, e foi confundida com uma bomba de fabricação caseira, lançada de um balão, o que causou a interdição da rua onde aterrisou, por mais de 4 horas ! Podem ser vistos, da esquerda para a direita, a caixa de isopor que contém o sensor de ozônio, a radiossonda, o paraquedas vermelho e os restos do balão branco :

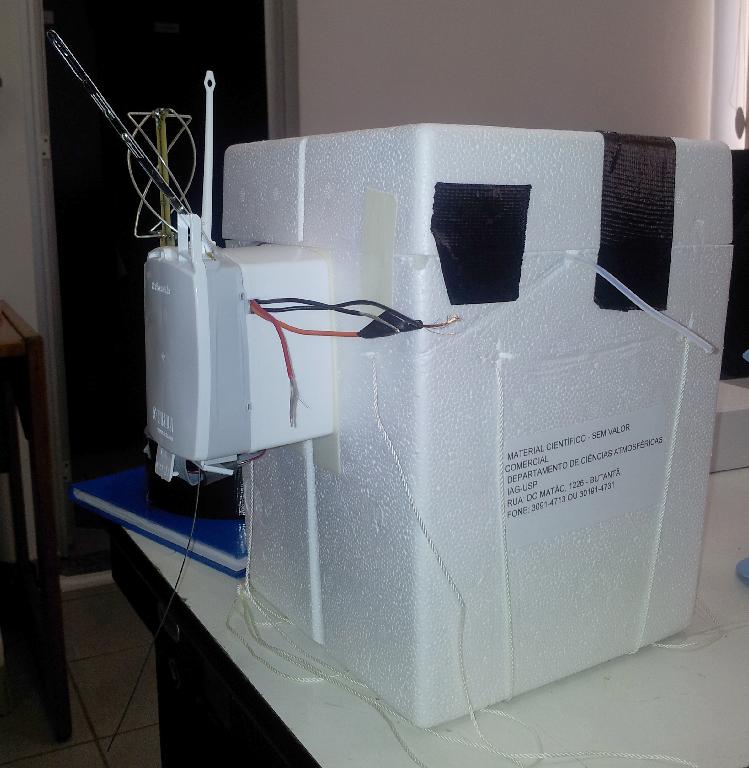

Foto da sonda antes do lançamento (cortesia do Demilson PY2UEP):
73 de Roland
.
