por PY4ZBZ em 21-06-2014 rev. 07-09-2014
Em 21-06-2014 na orbita #28 copiamos o POPSAT em 437,405 MHz, em FM CW e 1k2 CCSDS
Sinal FM CW em UHF:

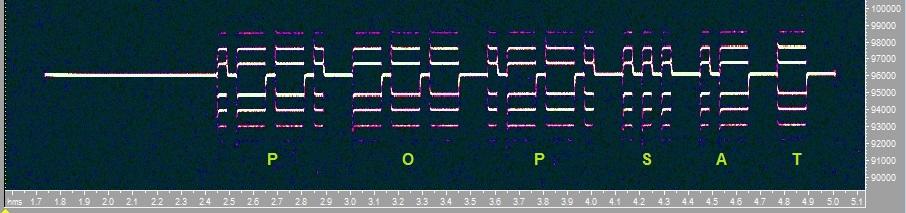

Sinal FM CW em banda base de uma gravação IQ:

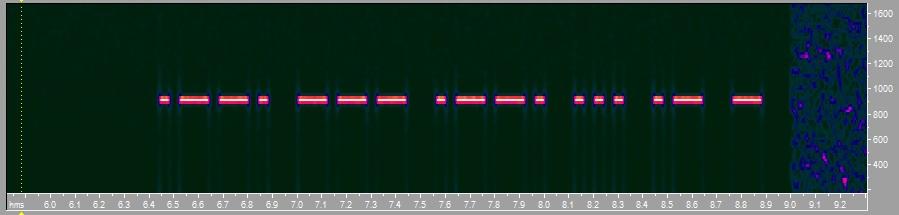

O mesmo sinal demodulado em FM pode ser visto no espectrograma seguinte. A grande vantagem da modulação FM é que o sinal demodulado fica livre do Doppler, além da sintonia em RF não ser critica como em SSB para a correta correção Doppler. As mensagens são transmitidas a cada 2 minutos. O tom de áudio é de 900 Hz e a mensagem é POPSAT. Click para ouvir.

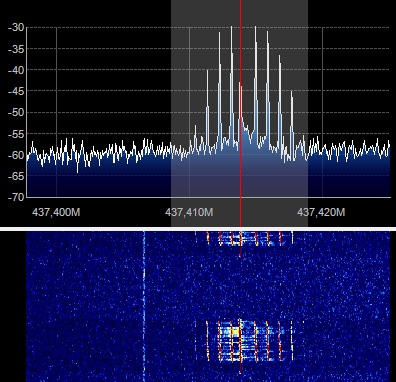

A figura seguinte mostra uma transmissão em 1200 bps em UHF do PopSat:

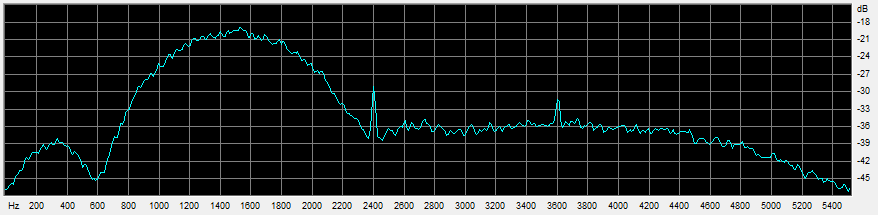

Espectro do sinal 1k2 demodulado:
O sinal 1k2 esta gravado aqui.

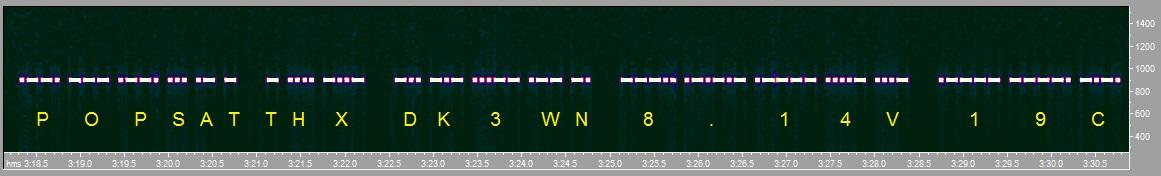

Em 27-08-2014, na orbita #1017, recebemos o seguinte sinal CW: POPSAT THX DK3WN 8.14V 19C

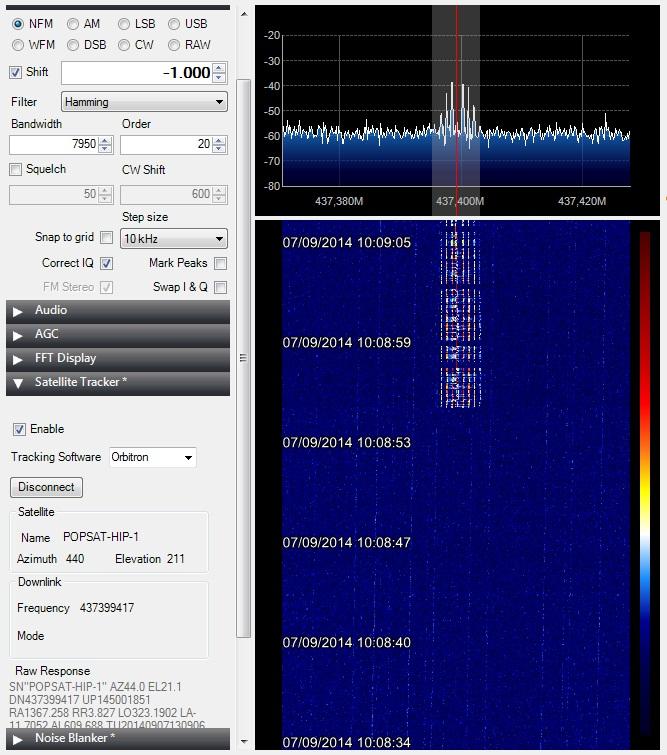

Em 07-09-2014 na #1180, foi a minha vez de receber o agradecimento do POPSAT, como mostram as figuras seguintes:
POPSAT THX PY4ZBZ tensão da bateria = 8,14 V Temperatura = 26 graus Celsius.
73 de Roland.
