Antena Yagi OWA UHF com 12 elementos

Por  PY4ZBZ    em 01-02-2017    rev.  03-02-2017

Diâmetro dos elementos = 6,4 mm  (para 9,5 mm veja aqui)

Comprimento do boom = 2,7 m

Ganho = 16,13 dBi      F/B = 27 dB    Z = 50 ohms

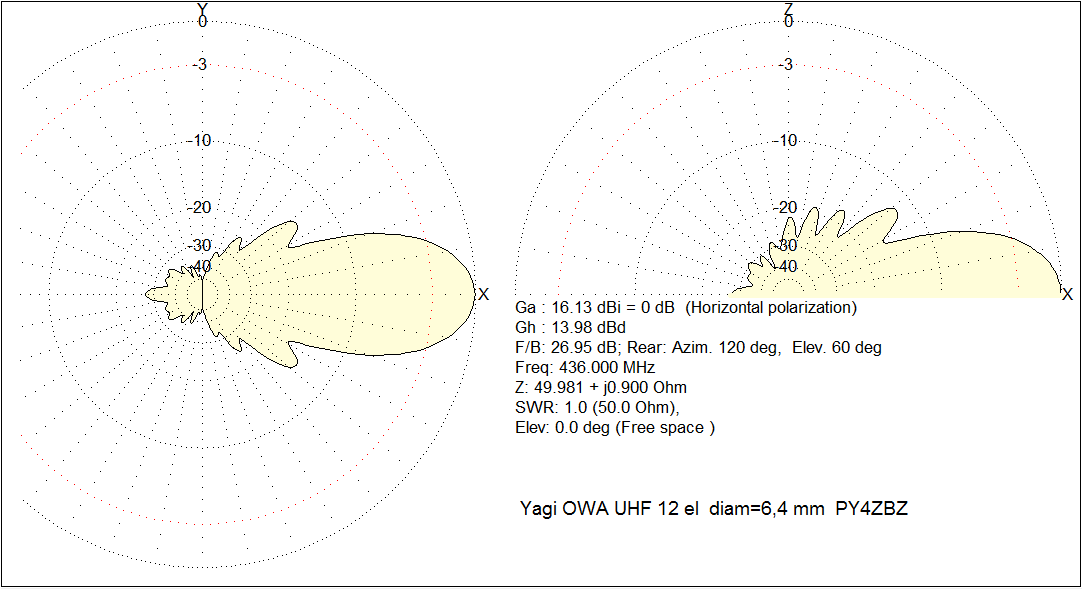

Modelo com maior ganho:

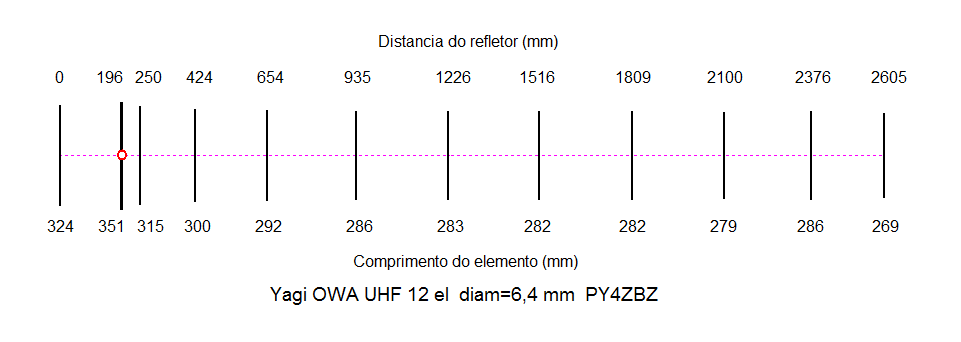

Medidas : (sim, o refletor é menor que o radiador! )

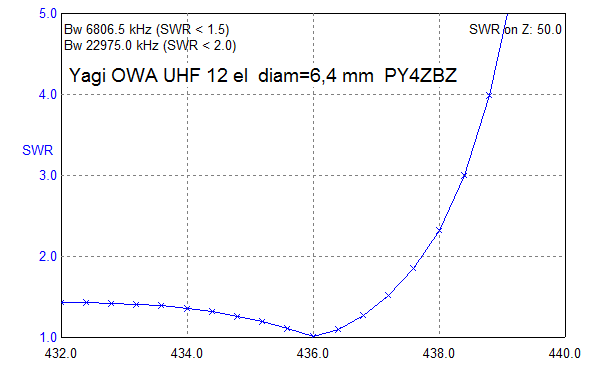

ROE  (SWR) :

O arquivo para o MMANA está aqui.

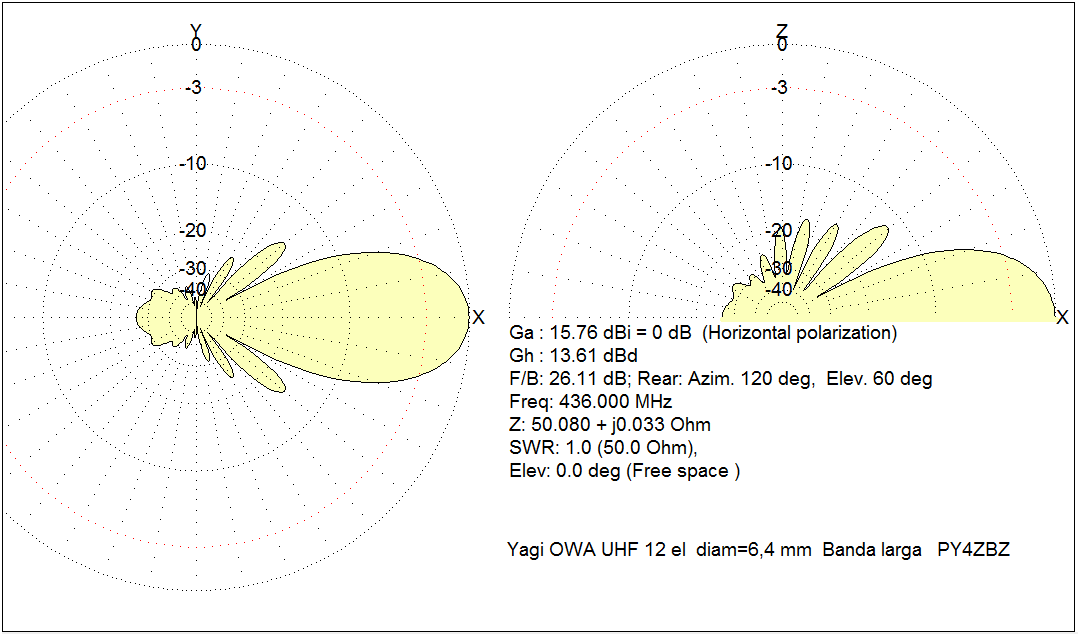

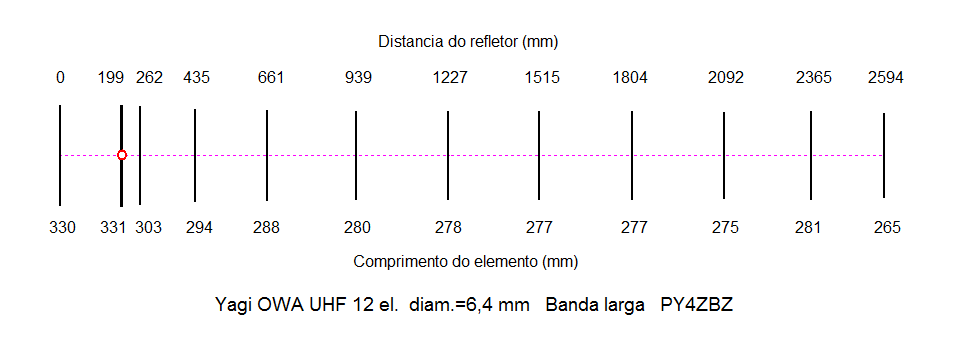

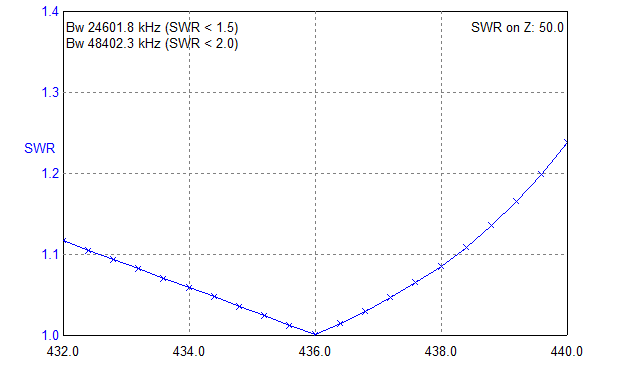

Modelo com banda mais larga e ganho ligeiramente menor:

Medidas para elementos com 9,5 mm de diâmetro:

73 de Roland.
