Filtro para modo J
por PY4ZBZ 04-01-2013 rev.05-01-2013
Lembramos que o modo J para comunicação via satélites é o que usa subida (uplink) em VHF e descida (downlink) em UHF.
Exemplos de satélites ainda ativos (jan 2013) nesse modo são o SO-50 com repetidor FM, e o FO-29 com transponder linear.
Para operação simplex não existe problema nesse modo J, mas em duplex, ou seja, se você quer monitorar o seu próprio retorno do satélite, ocorre o seguinte problema:
Geralmente, o sinal transmitido em VHF, acaba interferindo na recepção UHF, pois o receptor UHF fica de-sensibilizado pelo forte sinal VHF, além de sofrer intermodulação e outras interferências e ruídos, tudo prejudicando a recepção UHF em duplex. A solução é melhorar a rejeição do sinal de VHF que chega ao receptor UHF, inserindo um filtro na sua entrada.
Montei, com material de sucatas, um filtro bem simples, mas que rejeita o sinal VHF em 55 dB, inserindo apenas 0,5 dB na recepção do sinal UHF do satélite.
A figura seguinte mostra o diagrama do filtro, constituído de dois circuitos LC paralelos acoplados capacitivamente, de forma a ter uma banda passante plana de 425 a 443 MHz:

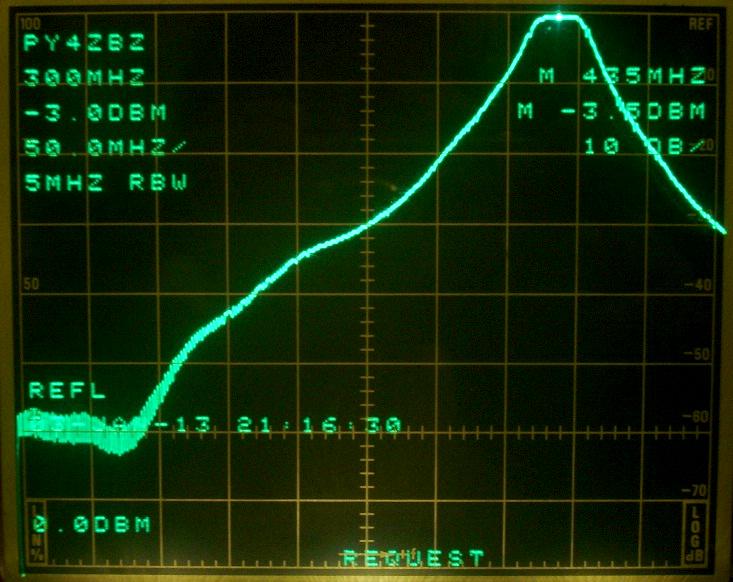

A figura seguinte mostra a resposta do filtro, onde pode ser vista a atenuação de 0,5 dB em 435 MHz:

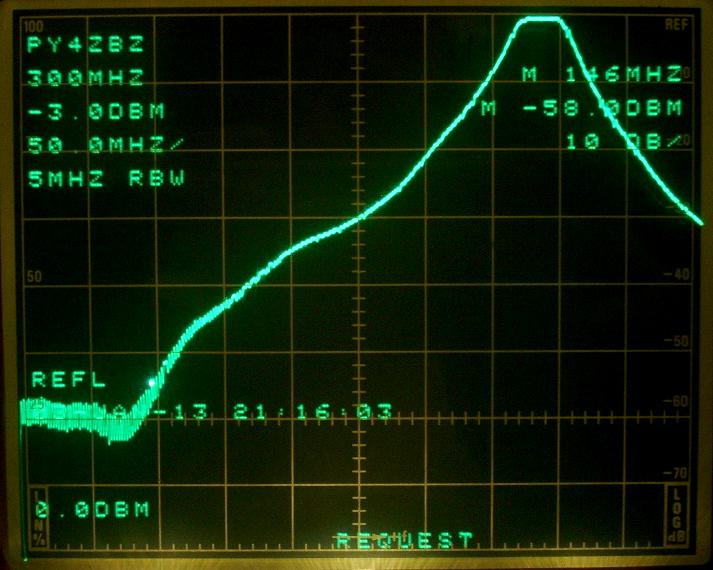

A figura seguinte mostra a rejeição do sinal de VHF em 146 MHz, de 55 dB:

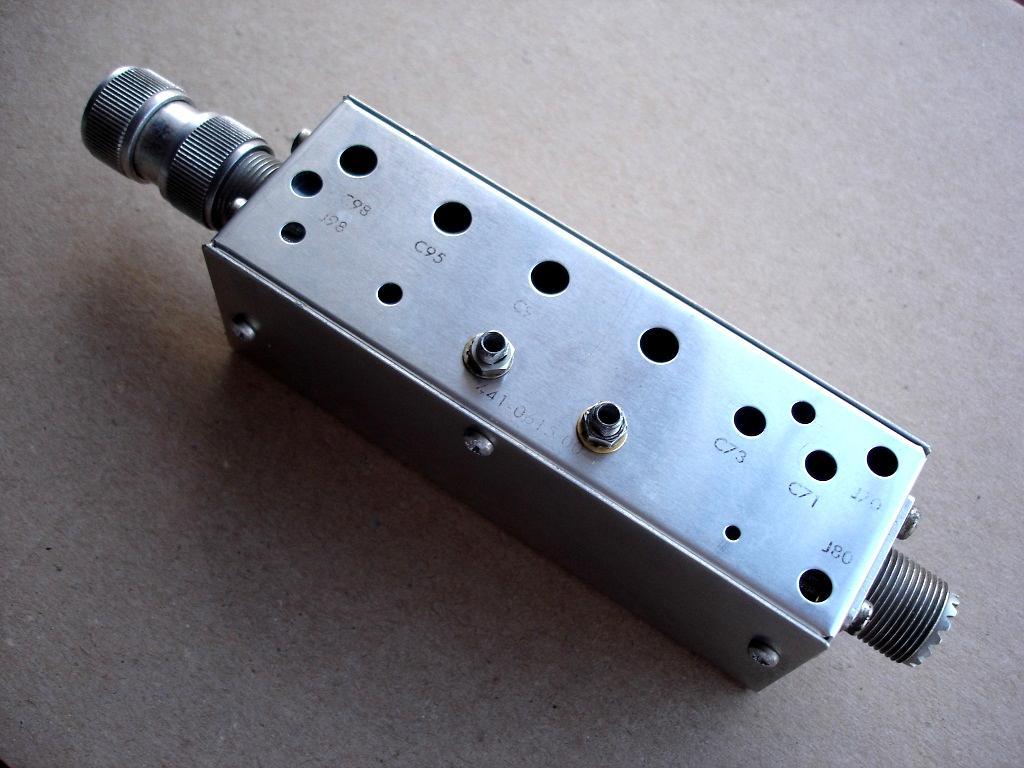

A seguir fotos do filtro.

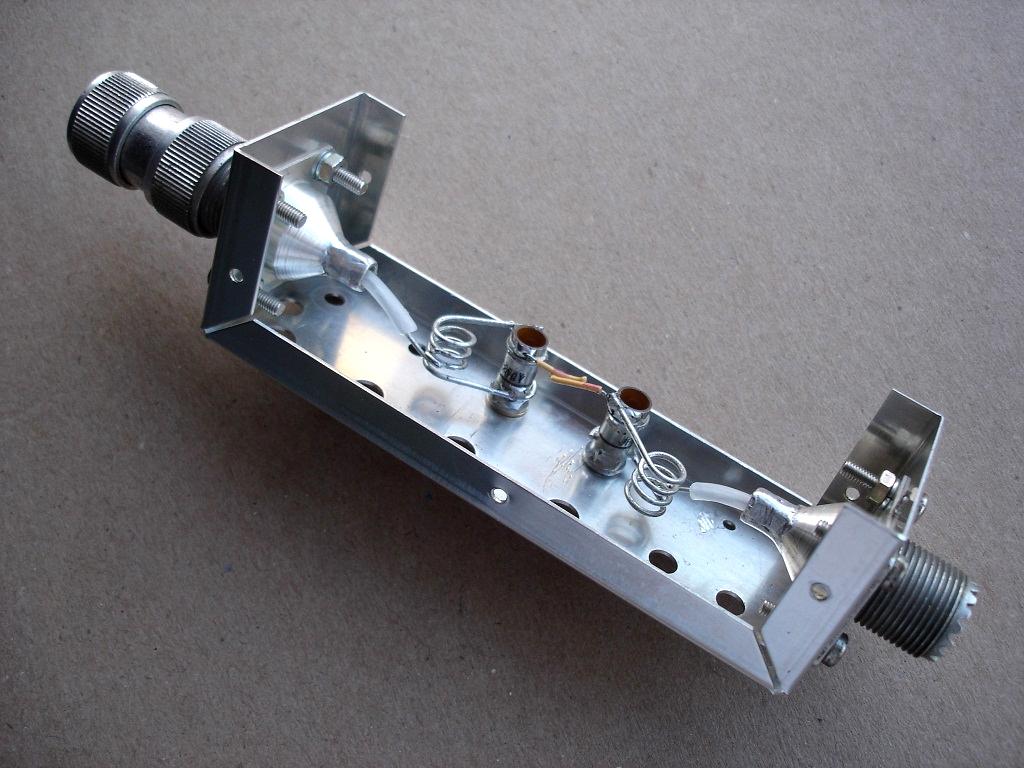

Na primeira é possível ver o capacitor de acoplamento, feito com dois pedacinhos de fio isolado (cor laranja) e cujo ajuste é feito variando o afastamento relativo, monitorando a resposta desejada no analisador de espectro (com tracking generator). Os capacitores variáveis são de pistão com dielétrico de vidro com 12 pF max. As bobinas são feitas com fio estanhado de 0,9 mm de diâmetro, enrolado numa forma de 6 mm de diâmetro, com 4 espiras e comprimento de 10 mm, tomada na primeira espira:
Outros filtros para modo J:
Um filtro mais elaborado, com notchs em 146 MHz, é o de DK3WN.
Outra forma de filtro modo J, da AMSAT, aqui.
Filtro 432 MHz de K3PGP.
73 de Roland.
.
