Eagle-2 = $50SAT = MO-76
Morehead OSCAR 76
por PY4ZBZ em 14-12-2013 rev. 20-03-2014
Em 13-12-2013 gravamos dois arquivos IQ com o FCD e SDR#, nas orbitas #328 e #329 do objeto 2013-066W. Deles, conseguimos decodificar vários sinais em FM CW normal, FAST FM CW e RTTY. Como o sinal não era muito forte e com fading, alguns sinais não foram bem decodificados...

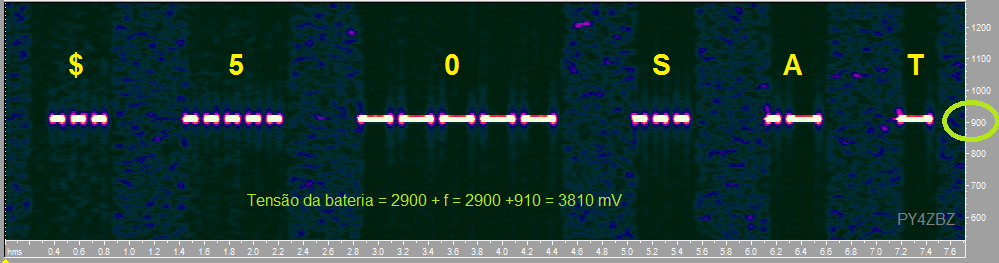

A figura seguinte mostra um dos sinais FM CW. O sinal CW é um tom de áudio que modula a portadora em FM, ficando assim livre do efeito Doppler. A frequência do tom é proporcional a tensão da bateria: f=V-2900 com F em Hz e V em mV. Donde se deduz a tensão da bateria em mV como sendo V=f+2900 . Como a frequência do tom era 910 Hz, a tensão da bateria é 3810 mV. A mensagem em CW é $50SAT:

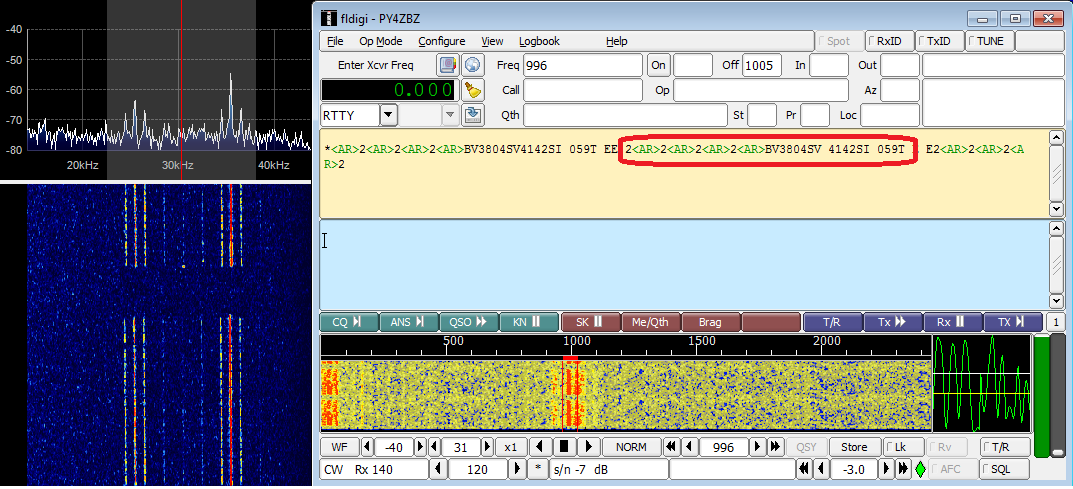

A figura seguinte mostra a decodificação do sinal FAST FM CW, a 120 wpm !!! De ouvido, impossível ! mas com Fldigi, obtivemos o seguinte:
Onde <AR>2<AR>... são sinais de sincronismo, BV3804 a tensão da bateria (3804 mV), SV4142 a tensão dos painéis solares (4142 mV) e SI a corrente em mA.

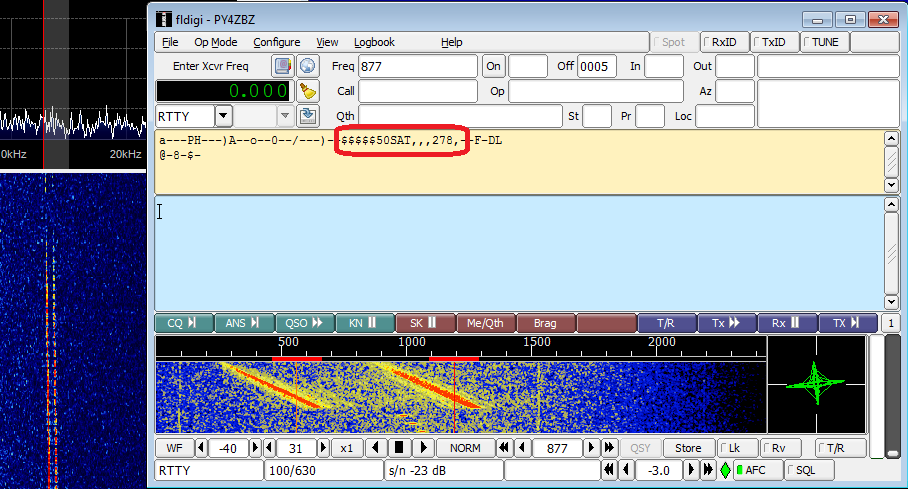

A figura seguinte mostra a decodificação do sinal RTTY FSK a 100 Bauds, com shift de 630 Hz, 8asciiN1:

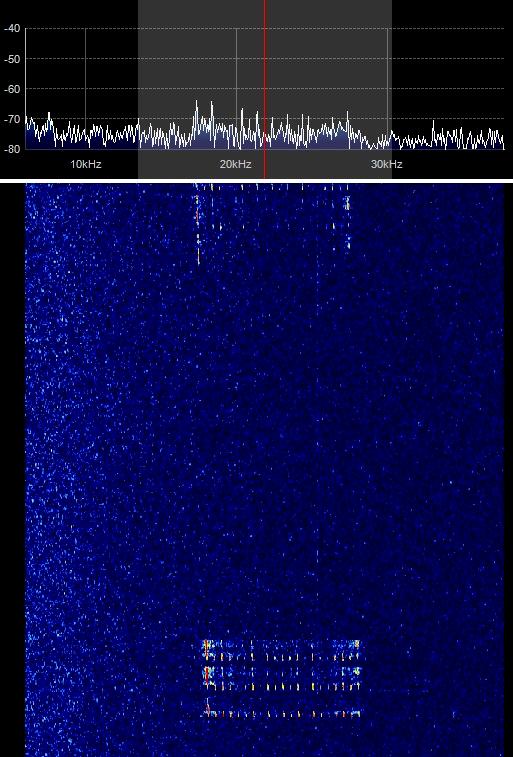

Agora falta decodificar o sinal Packet GFSK a 1kbps... :

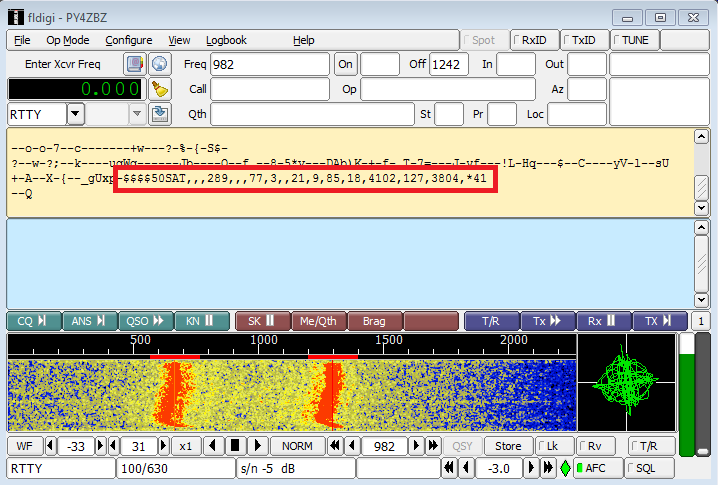

Em 15-12-2013 na orbita #358 copiei sem erro o sinal RTTY:
O ultimo dado: *41 é o checksum que verifiquei com o calculador:

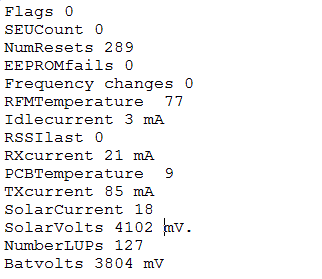

Os dados decodificados tem o seguinte significado :
Links:
73 de Roland.
