por PY4ZBZ em 10-08-2021 rev. 29-03-2022

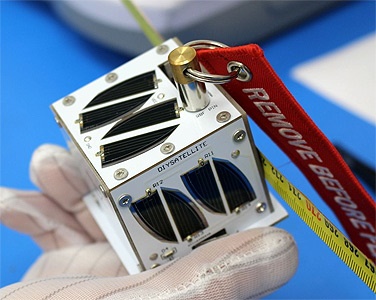

O DIY-1 é um PocketQube 1P (cubo com 5 cm de lado) Argentino lançado em 22-03-2021, opera em 437,125 MHz a 500 bps FSK com shift de 10 kHz.

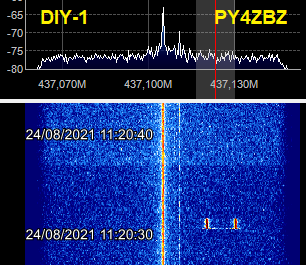

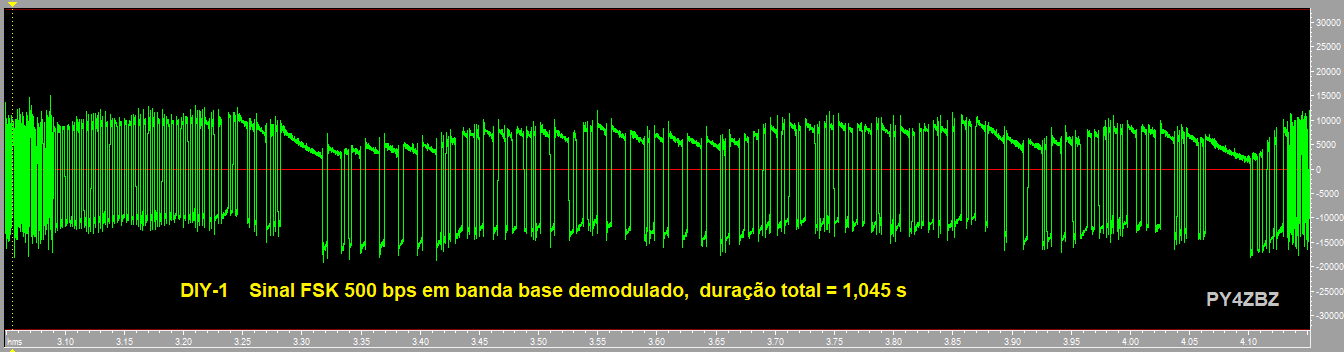

Sinal do DIY-1:

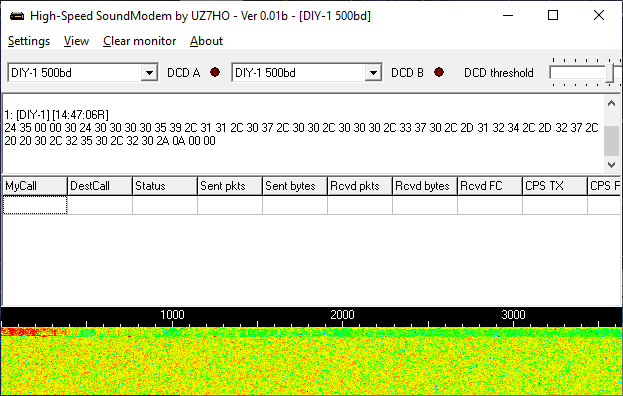

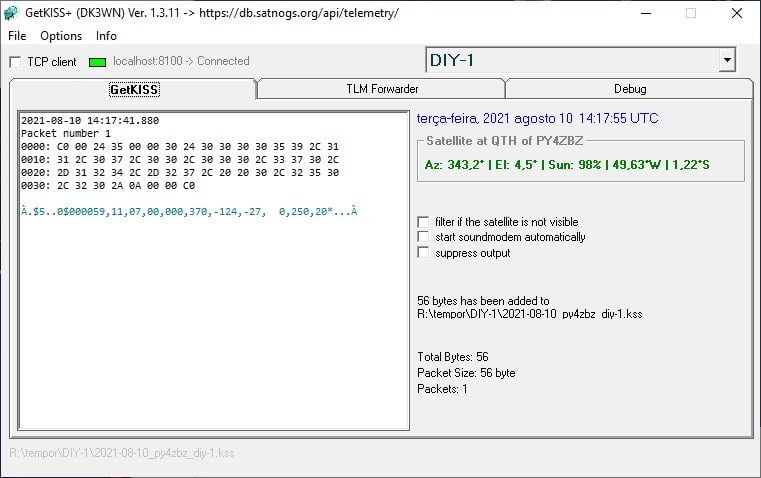

Usando um decoder de UZ7HO junto com o GetKISS de DK3WN demodulamos os seus dados:

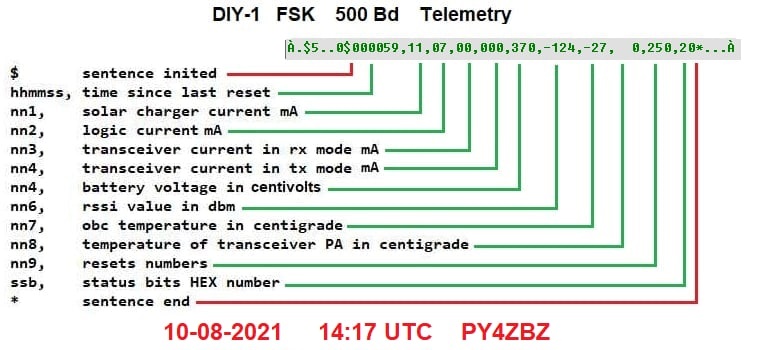

A decodificação manual mostra o resultado das medições:

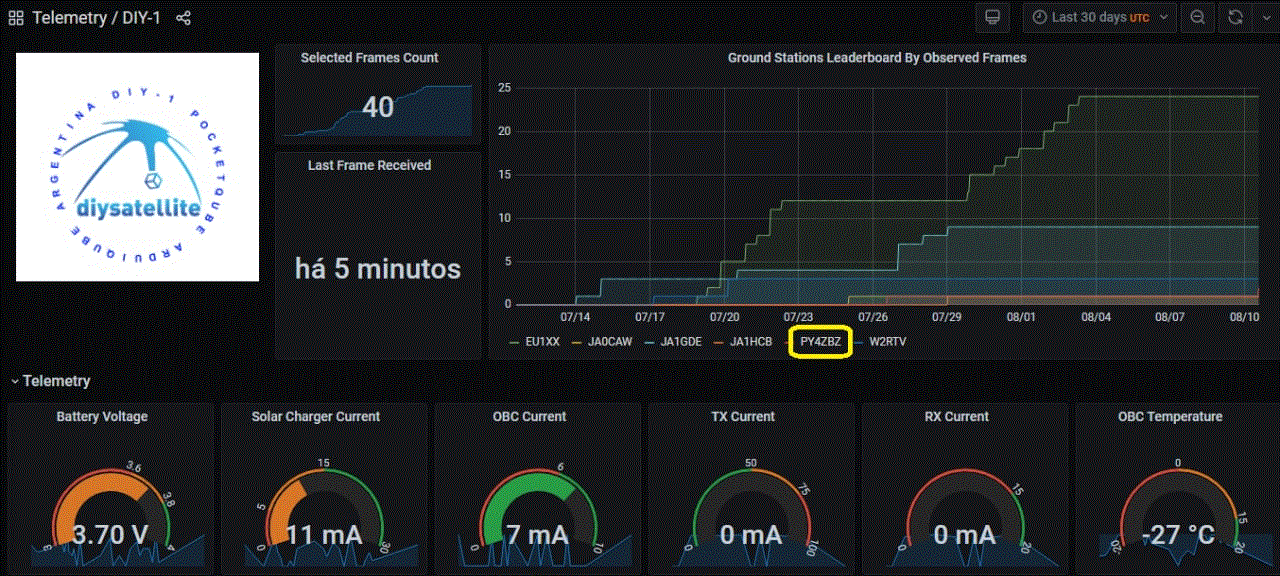

Decodificação vista pelo Satnogs Dashboard:

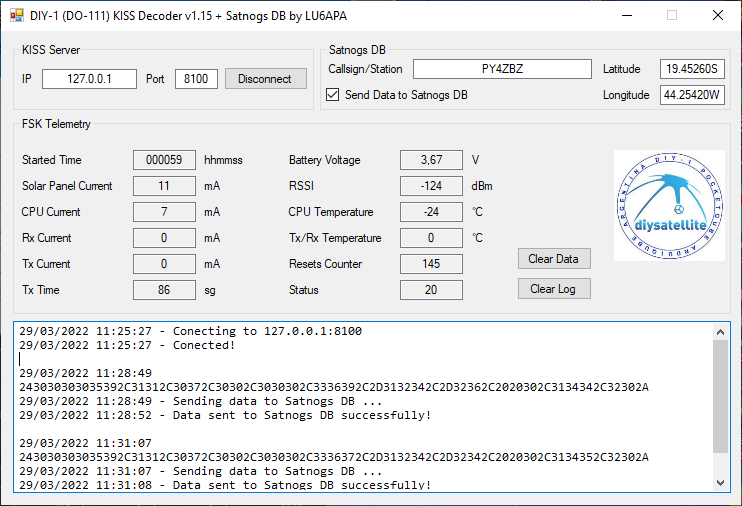

Dados decodificados com o programa recebido do Gustavo LW2DTZ, escrito em C# (download aqui):

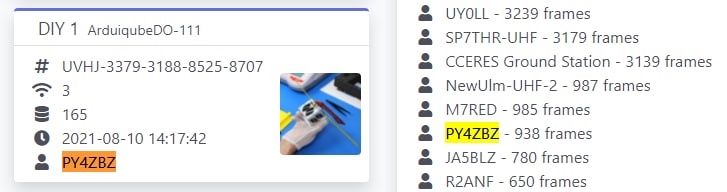

Comprovante de dados enviados para o SatNOGS DB :

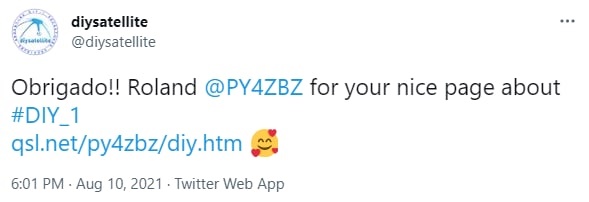

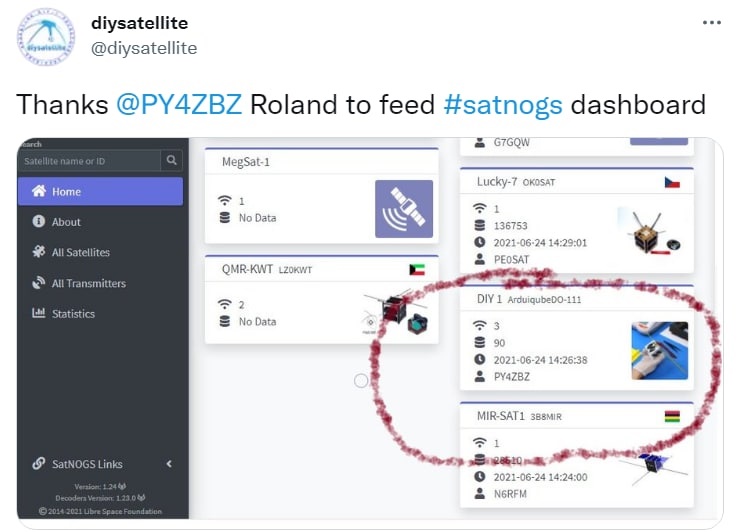

Mensagens recebidas no Twitter :

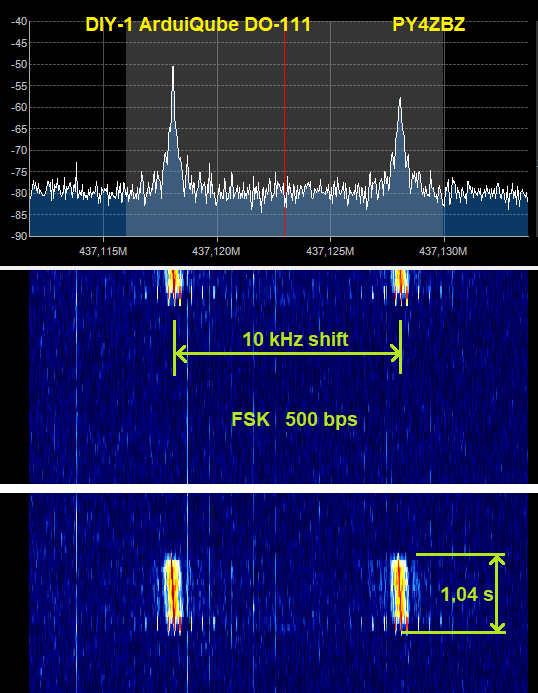

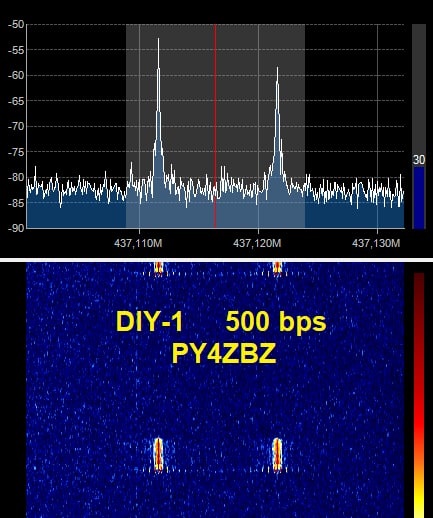

Sinal do DIY-1 captado com Yagi de 6 elementos + LNA caseiros + FunCube Dongle + SDR#:

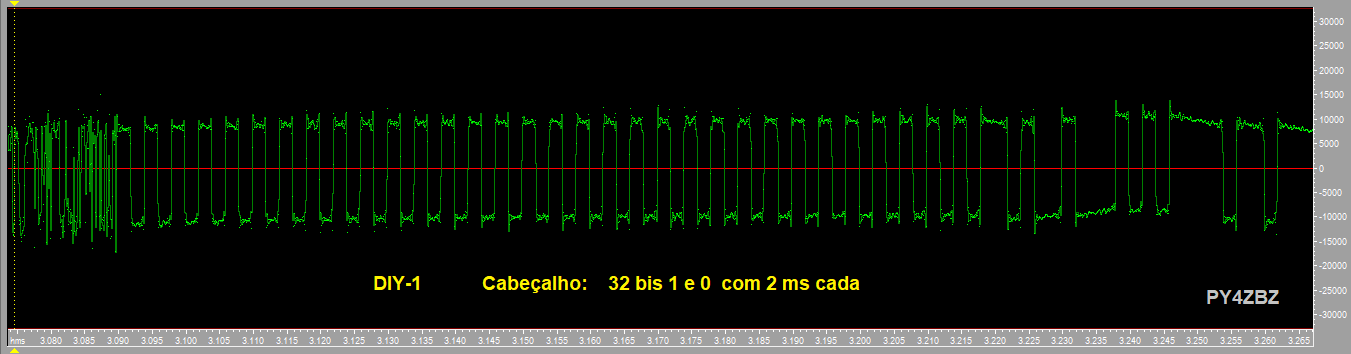

Detalhes do sinal:

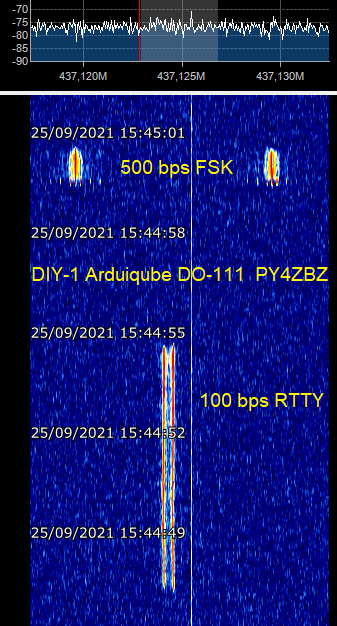

Em 25-09-2021 copiamos pela primeira vez o raríssimo sinal RTTY a 100 baud 7N2 450 Hz shift do DIY-1. A figura seguinte foi feita com uma gravação I/Q:

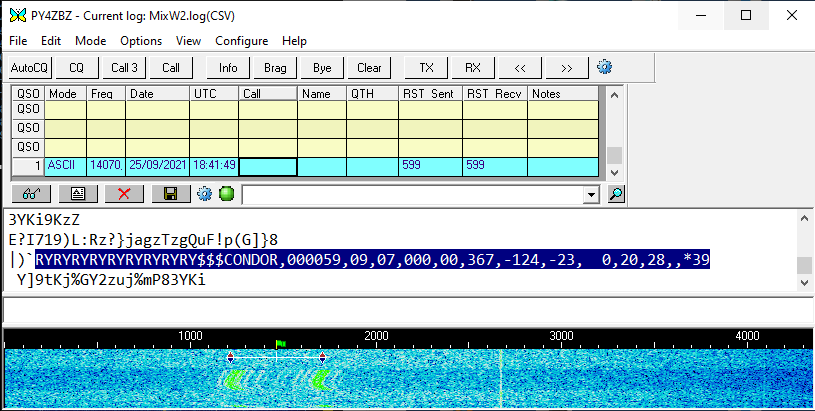

Demodulamos com o MixW :

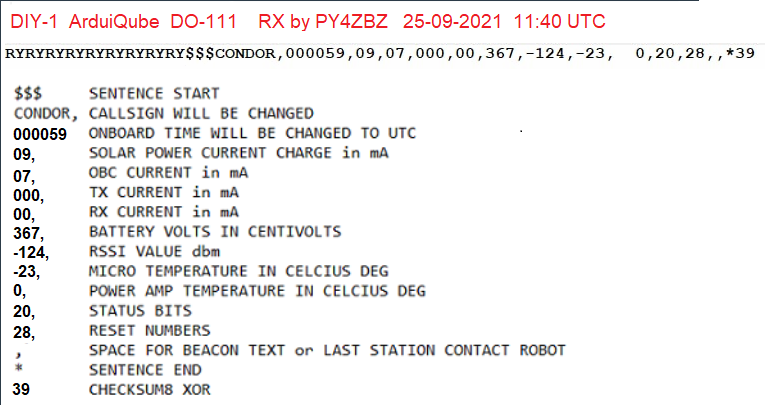

Decodificamos manualmente:
Sinal em RTTY do DIY-1:
73 de Roland PY4ZBZ
.
