CROSS-SATELLITE
por PY4ZBZ em 30-12-2014 rev. 23-09-2015
Acredito que seja uma experiência inédita no Brasil (até prova do contrario).
Mandei o seguinte e-mail para o Luciano PY5LF :
Enviada em: terça-feira,
30 de dezembro de 2014 16:11
Assunto: [sat-fm] Re: Hoje seqüência de sat!
Luciano,
Teoricamente, dá para fazer um Cross-satellite !
Pois o FO-29 e o AO-7 vão passar quase juntos
separados por uns 1600 km constantes !

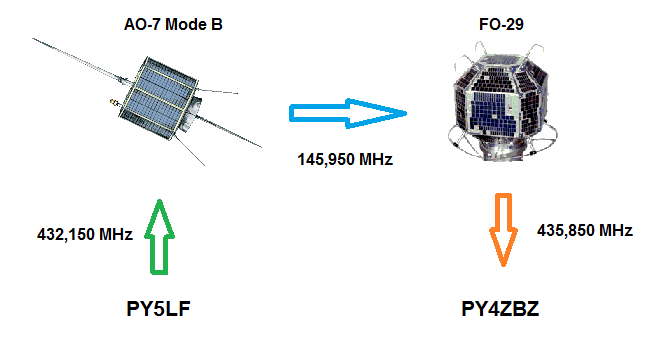

Up no AO-7 B em 432,150 com Down em 145,950,
que vai entrar no UP do FO-29 com Down em 435.850 !
Só que o sinal do link VHF sat-sat é fraco...
E outro problema é Up e Down na estação terrena em UHF,
TX dessensibiliza o RX, fora a orientação diferente de duas antenas UHF !
Luciano, tente subir no AO7 as 17:58 que eu vou tentar ouvir o seu retorno
no FO-29. O AO-7 estará quase na sua vertical e o FO-29 estará exatamente
na minha vertical. Assim não teremos o problema da dessensibilização UHF
e de duas antenas UHF.
Chame durante 2 mn, até as 18:00 em CW.
73 de Roland.
E o teste deu certo ! Escutei o Luciano no FO-29 sendo que ele transmitiu pelo AO-7 B !!!

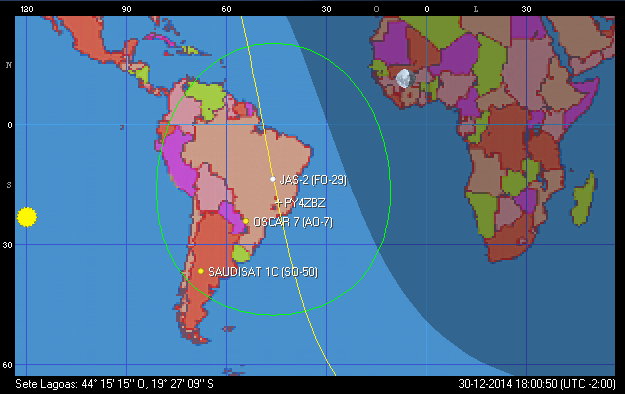

Posição dos satélites na hora do teste. O QTH (Curitiba) do PY5LF fica mais ou menos no O de Oscar 7:

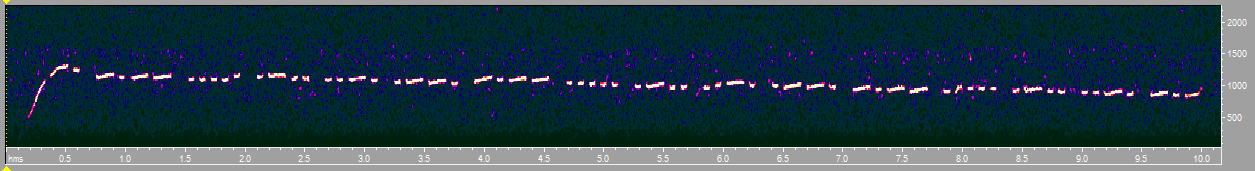

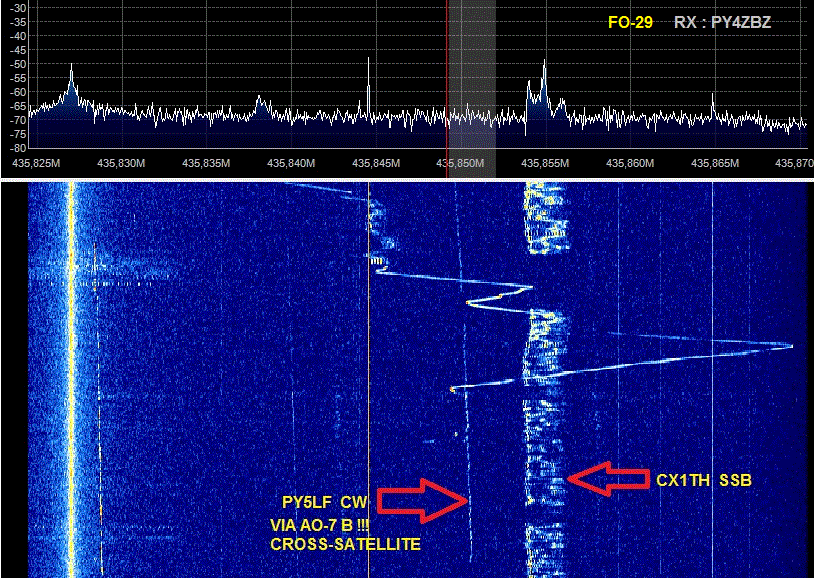

Espectrograma de parte do sinal recebido:
A prova que esse sinal veio pelo FO-29, e não pelo AO-7 na minha estação, é o Doppler com derivada negativa (taxa de variação). Pois a derivada do Doppler UP do PY5LF para o AO-7 é negativa, sendo invertida para positivo pelo transponder inversor do AO-7. No link VHF entre os dois satélites, quase não há doppler, pois andaram praticamente juntos. E o transponder inversor do FO-29 inverte novamente o Doppler, donde a minha recepção com derivada do Doppler negativa (e ainda somado ao Doppler down do FO-29, resultando em -30Hz/s) ! E ao passar primeiro pelo AO-7, o sinal sofre o típico piado...
Em 23-09-2015 repetimos o feito !
PY5LF Luciano acionou o AO7 modo B em CW em 432,150 MHz, que passou paralelamente ao FO-29, com uns 2000 km de separação constante, sendo o downlink em VHF do AO-7 recebido no uplink do FO-29, e retransmitido no seu downlink em UHF.

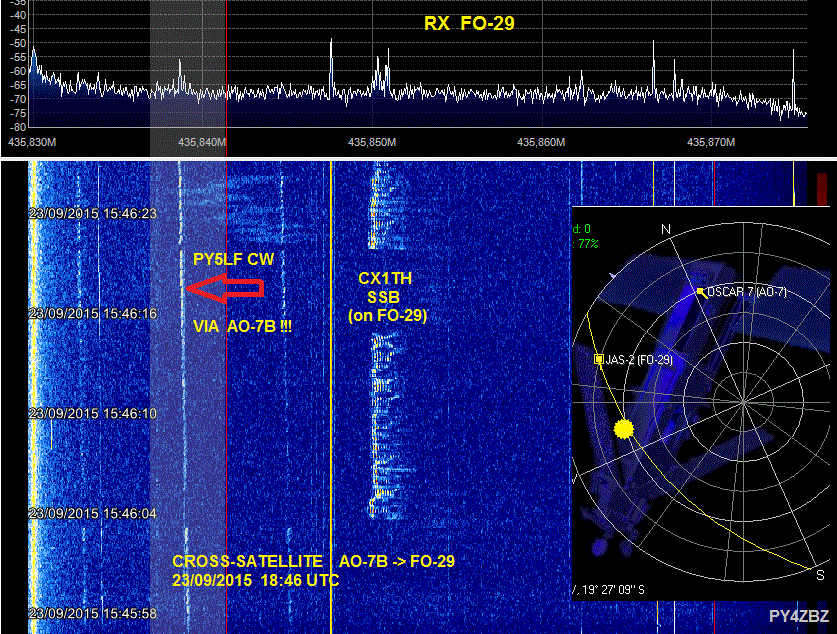

No espectrograma seguinte é possível ver dois produtos de intermodulação do AO-7 a uns 6 kHz de cada lado do sinal CW

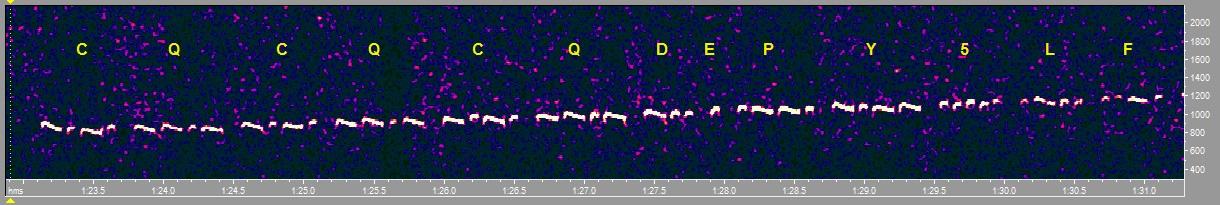

A figura seguinte é o espectrograma do audio CW demodulado. Click nela para ouvir.
O AO-7 estava na orbita #186.960 e o FO-29 na #94.336.

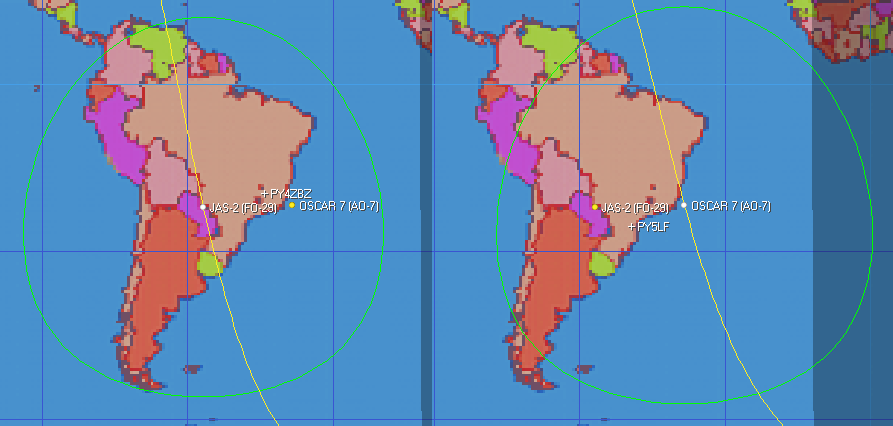

As posições relativas dos satélites e de PY5LF e PY4ZBZ, no meio da passagem, podem ser vistas na figura seguinte:
73 de Roland. E obrigado Luciano !
.
