Antena portátil dual band para satélites

tipo Moxon-Open-Sleeve

por  PY4ZBZ       em  28-03-2016        rev.  14-12-2023

Veja também : 2 elementos em VHF e 5 em UHF

2 elementos em VHF e 4 em UHF : MoxonZBZ:

Aproveitei, do ótimo projeto do Zilvis LY2SS, a parte Moxon de VHF, e aumentei um elemento em UHF, ficando com a parte UHF da minha open-sleeve de 2007, e passando o ganho de 6,63 dBd para 8,28 dBd (10,43 dBi) em UHF.

O ganho em VHF é de 4,05 dBd.

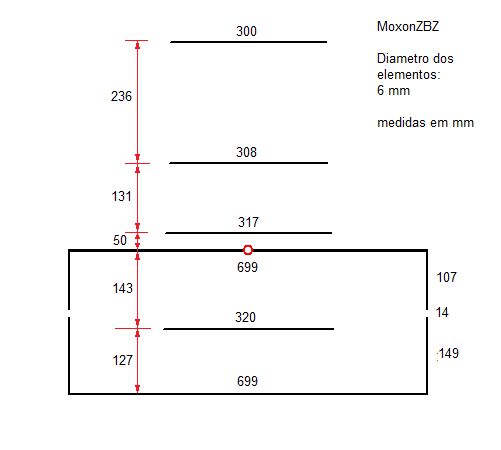

Medidas da antena em mm, para elementos de 6 mm de diâmetro:

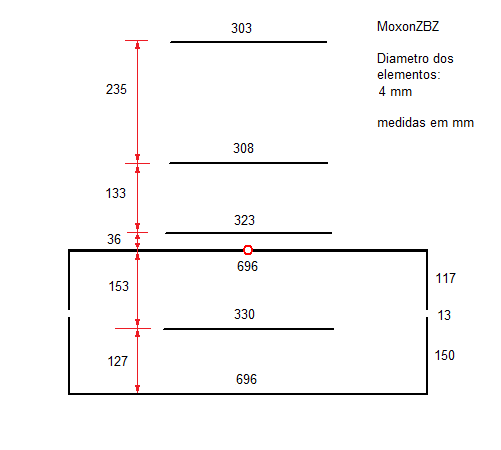

Medidas da antena em mm, para elementos de 4 mm de diâmetro:

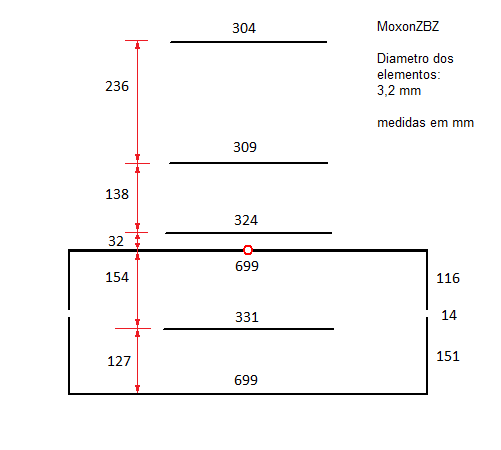

Medidas da antena em mm, para elementos de 3,2 mm de diâmetro:

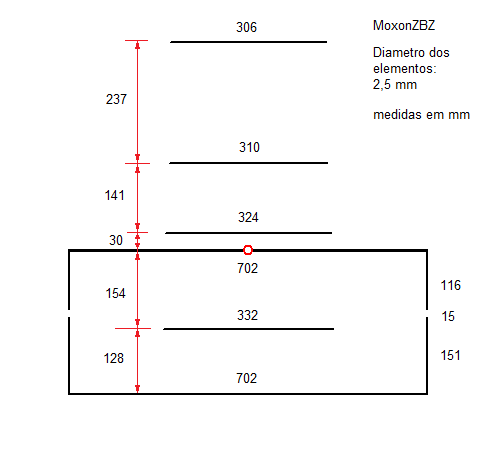

Medidas da antena em mm, para elementos de 2,5 mm de diâmetro:

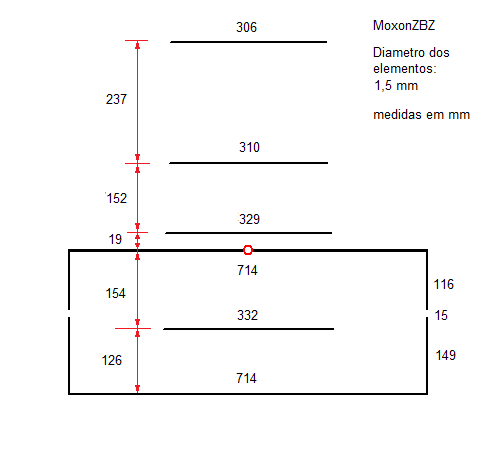

Medidas da antena em mm, para elementos de 1,5 mm de diâmetro:

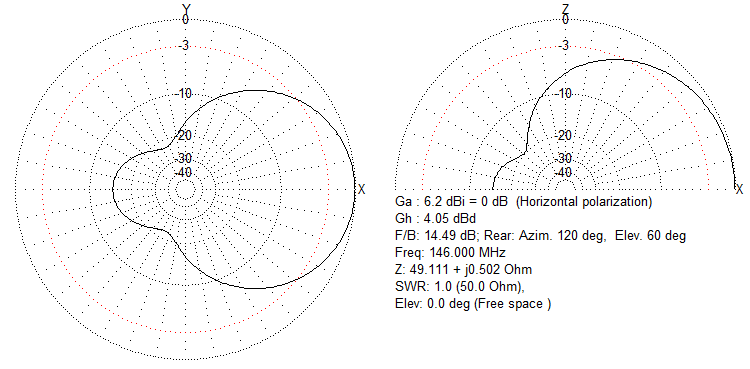

Diagrama de irradiação em VHF:

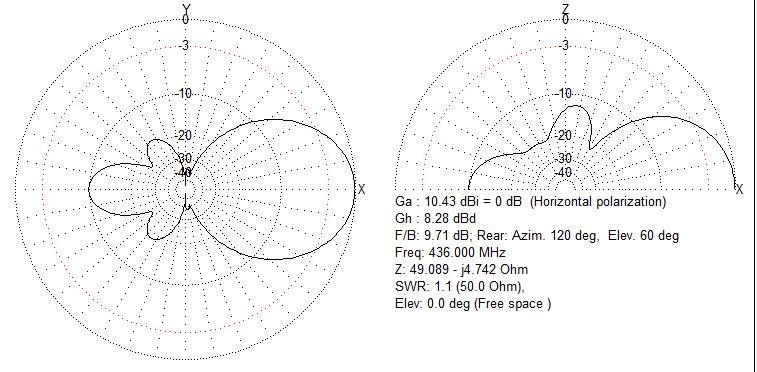

Diagrama de irradiação em UHF:

O arquivo para o MMANA está aqui.

Essa antena foi batizada pelo Hermes PQ2HX de MoxonZBZ ! Obrigado Hermes !

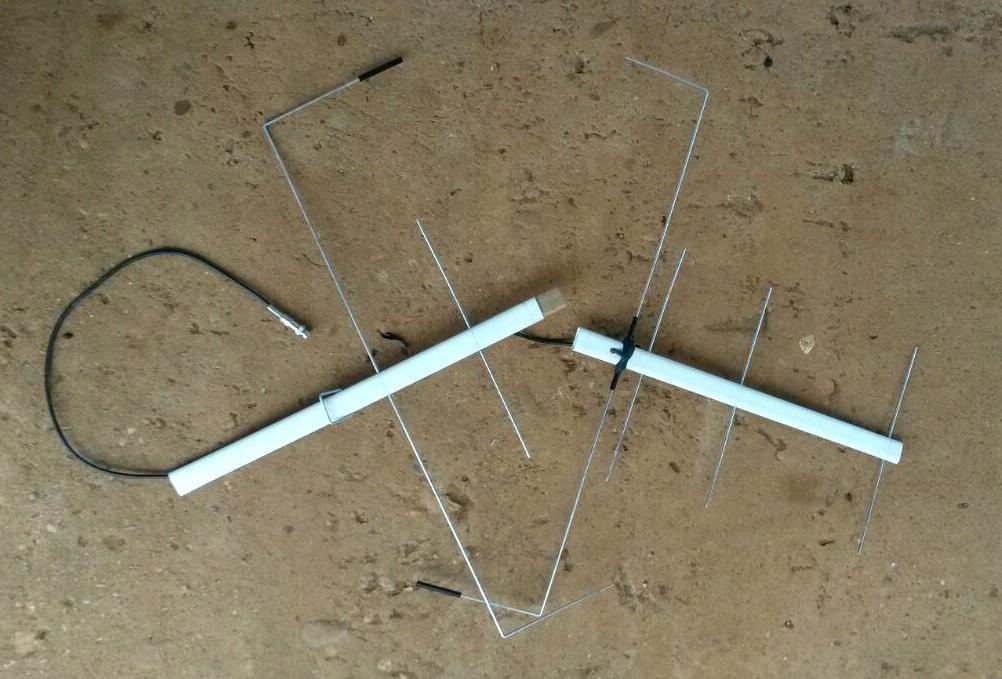

A foto seguinte mostra uma implementação desmontável da antena, pelo PQ2HX ! :

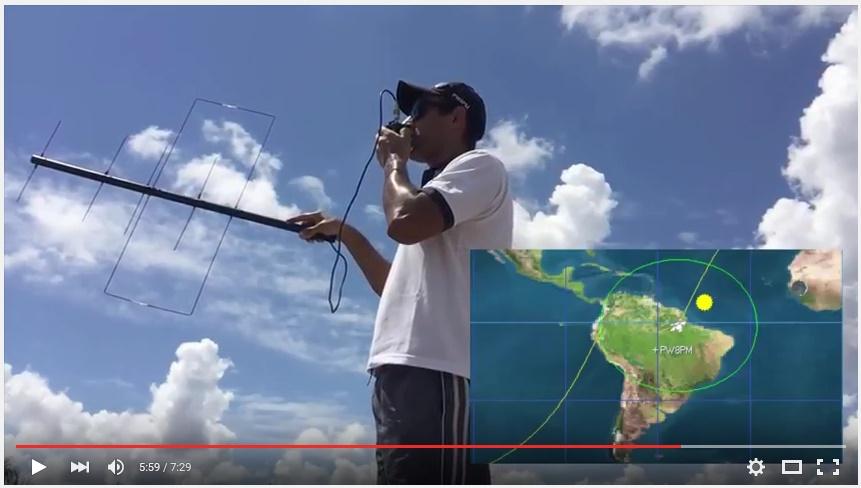

A foto seguinte mostra uma implementação da antena MoxonZBZ pelo Lima PW8PM:

Click na imagem acima para ver a antena em operação.

Veja aqui outro vídeo feito pelo Hermes PQ2HX:

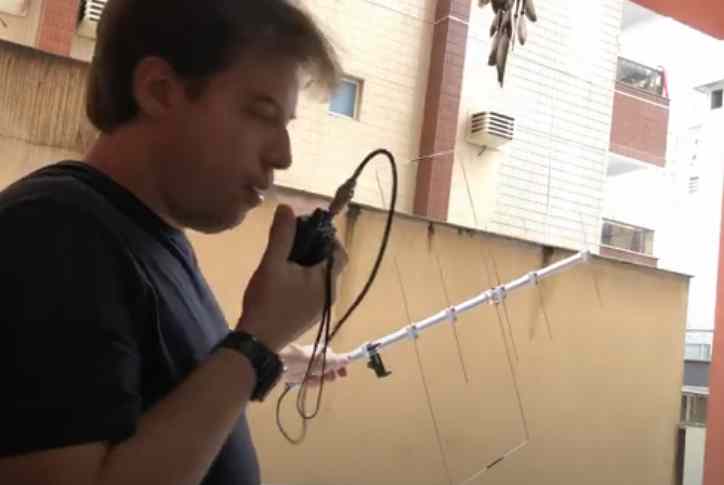

Veja aqui uma ótima montagem da MoxonZBZ pelo Tiago PY5TI

2 elementos em VHF e 5 em UHF:

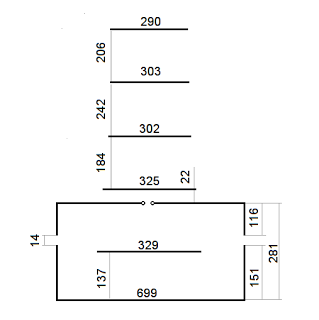

A antena seguinte foi projetada por LY3LP, com 5 elementos em UHF, ganho em UHF de 9,25 dBd :

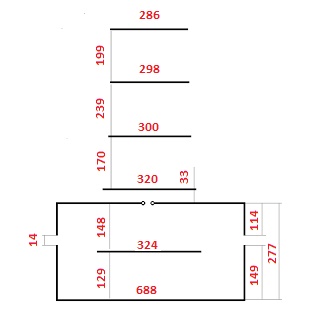

Medidas em mm, diâmetro dos elementos 3,2 mm. Em vermelho para 6,35 mm de diâmetro.

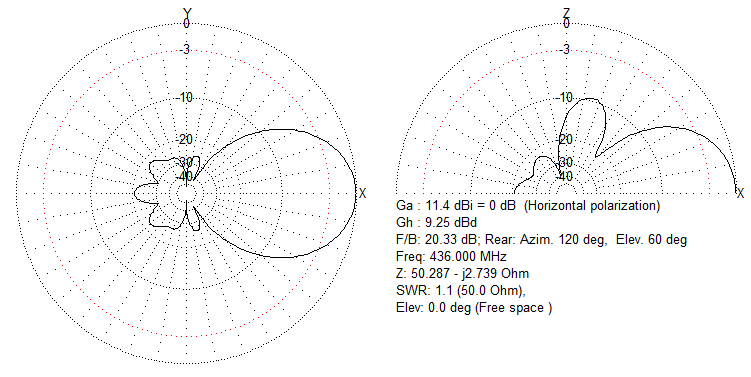

A figura seguinte é o diagrama de irradiação em UHF. Em VHF é igual à antena acima.

O arquivo para o MMANA está aqui.             Aqui o arquivo gerado pelo Sandro PY1PE

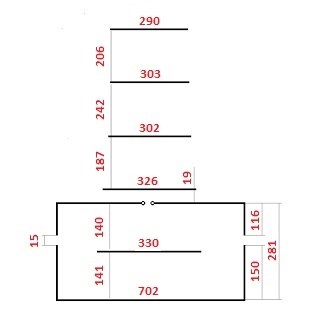

A figura seguinte mostra as medidas da Moxon-sleeve de 7 elementos para varetas de 2,5 mm de diametro:

O arquivo para o MMANA está aqui.

Veja aqui essa antena em operação com Luciano PY5LF, com monitoração automática pela sua estação fixa !:

Veja aqui um artigo sobre a antena Moxon.

73 de Roland.
