por PY4ZBZ em 14-08-2013 rev. 19-08-2013

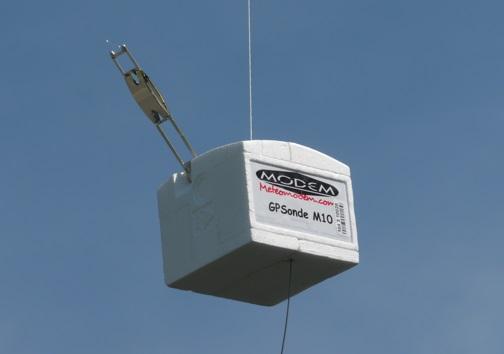

Em 13-08-2013 recebi de presente do Gilles F6EPE duas sondas M10, que ele recuperou na região de Avignon, França.
Tecnicamente, deixa as RS92 no chinelo ! Mais leve, mais possante (200mW) e MUITO mais precisa ! Usa um chip GPS muito sensível da Trimble, com precisão de metros, e fornece os dados GPS instantaneamente (sem precisar de Almanac ou Rinex). É alimentada com 4 pilhas apenas, e transmite por pacotes de 200 ms a cada segundo, em sincronia com o tempo GPS, sendo o décimo segundo com duas transmissões (veja espectrograma abaixo). A antena GPS é interna à caixinha de isopor.

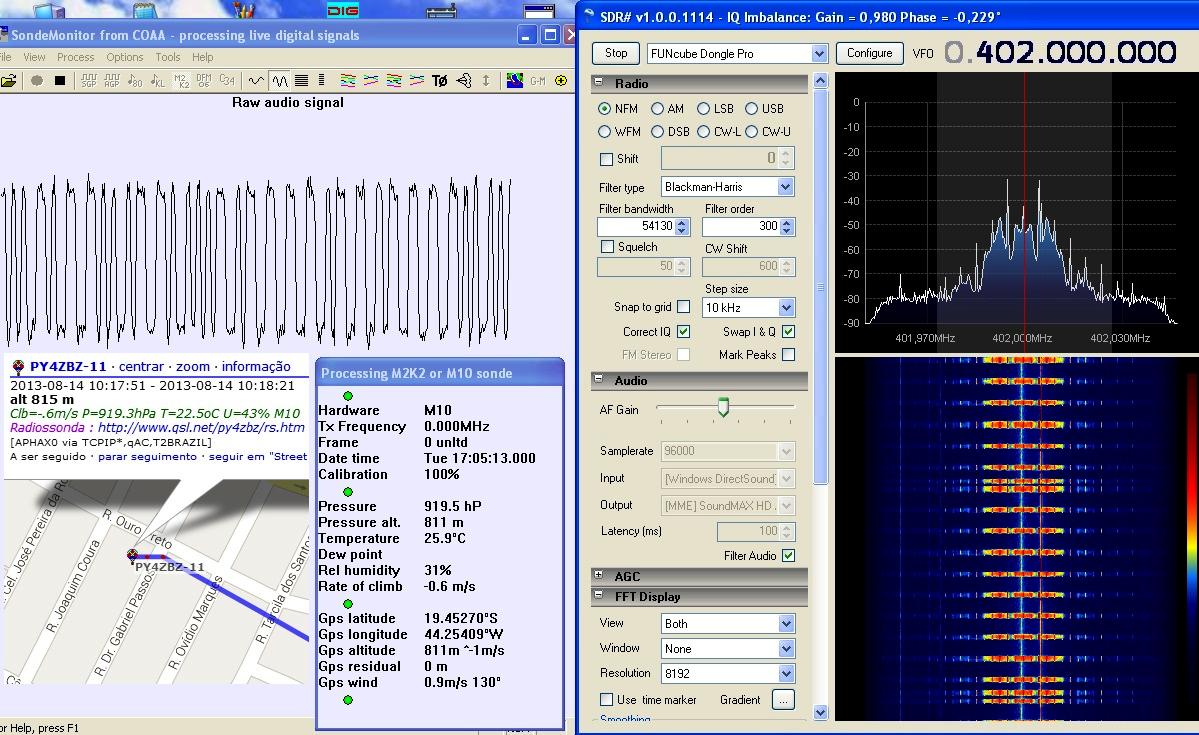

A figura seguinte mostra a sonda em ação no meu QTH. A transmissão em UHF é em PSK a 4800 Bauds. Ocupa uma banda da ordem de 30 kHz. Entre as transmissões, a portadora da direita do espectro (em +4,2 kHz em relação a frequência nominal) fica no ar em baixa potencia :

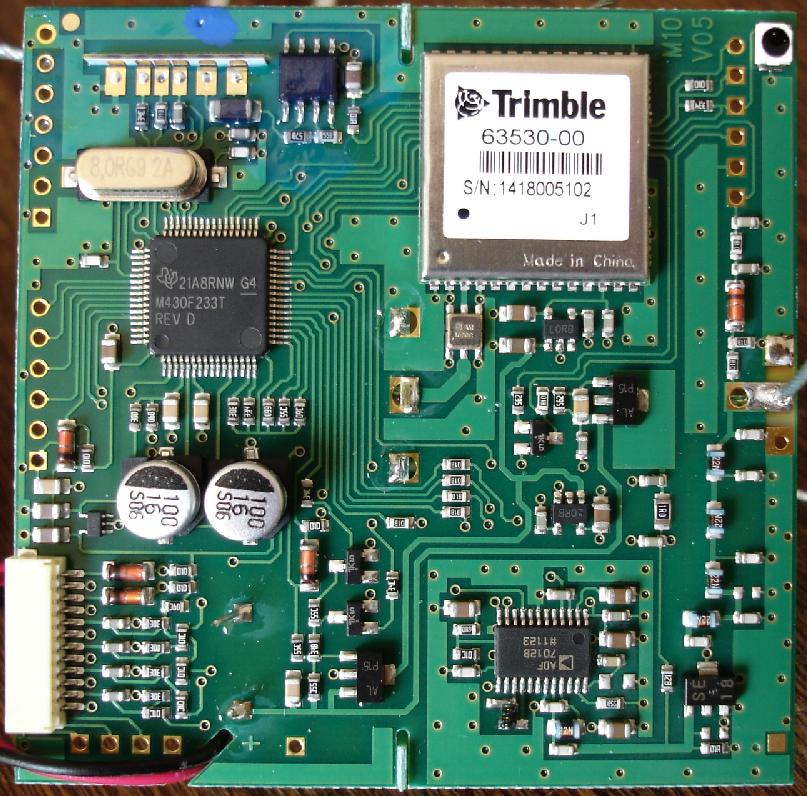

A foto seguinte mostra o circuito da sonda, onde aparece entre outros, o chip GPS:
Comparada com a RS92, a precisão do GPS é impressionante. O método usado pela M10 é o "Code Correlated Differential GPS" com 12 canais.

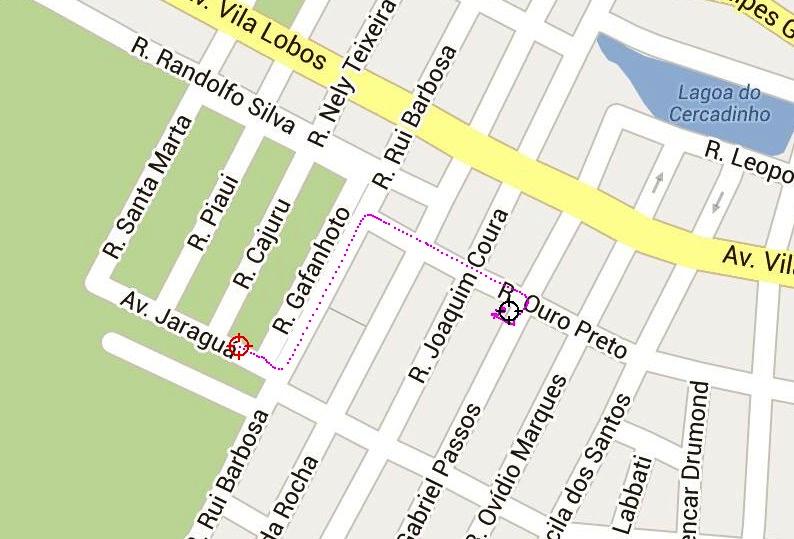

A figura seguinte é da tela do SondeMonitor e mostra o pequeno trajeto que fiz de carro, com a sonda colocada no painel, saindo do meu QTH e parando na UNIVERCEMIG (Escola da CEMIG) :
O mesmo trajeto no APRS.FI mostra que o sistema APRS não é tão preciso assim ! :
Comparação dos espectros RF e AF da M10 com a RS92:

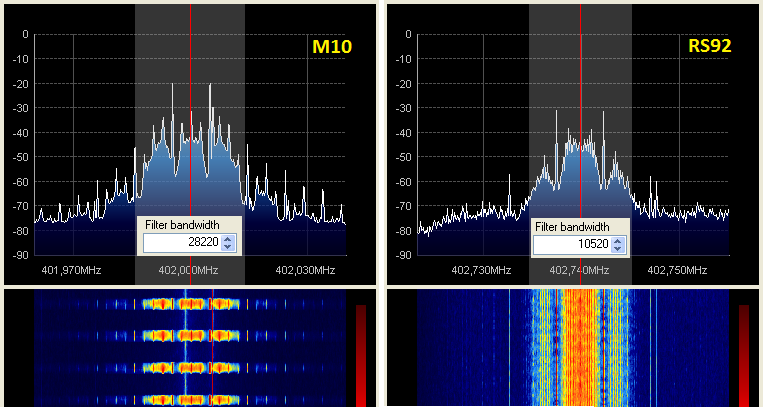

O espectro ocupado em UHF com quase 30 kHz de largura, pela transmissão da M10, que transmite em 4800 Bauds, é bem mais largo que da RS92, com 10 kHz, que transmite em 2400 Bauds, como mostram as figuras seguintes (escalas de frequência diferentes !):

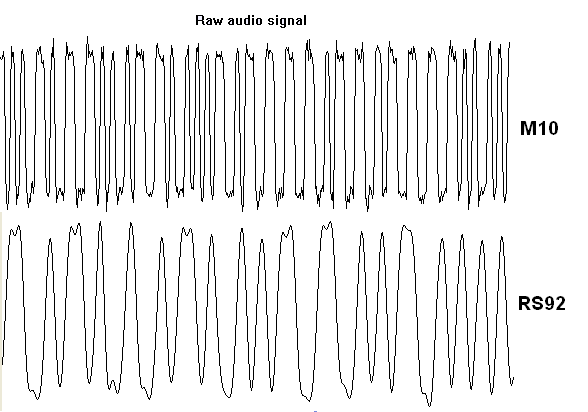

O sinal de áudio corretamente demodulado das duas pode ser visto na figura seguinte. O ciclo menor da RS92 dura 0,416 ms (2400 Hz) enquanto que o ciclo menor da M10 dura apenas 0,208 ms (4800 Hz):

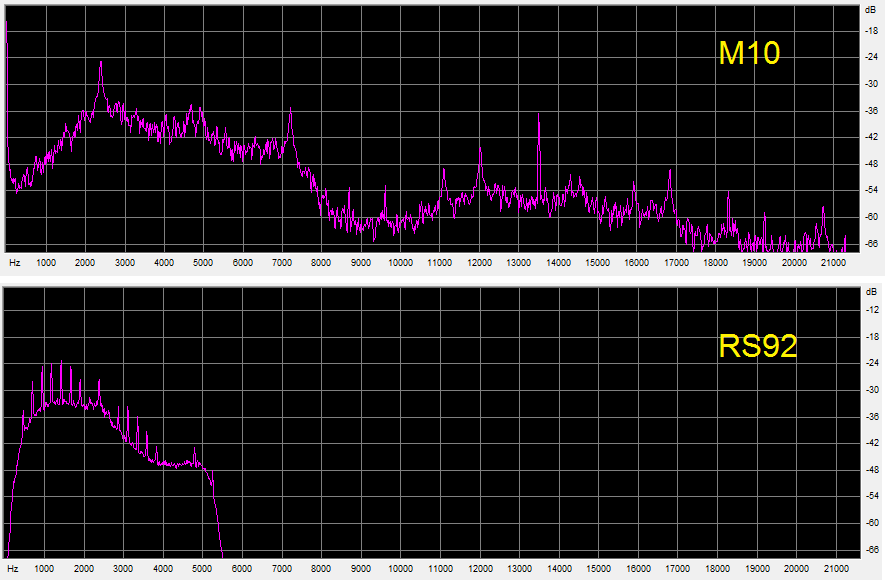

O espectro ocupado pelo áudio das duas sondas é o seguinte. A M10 ocupa pelo menos 8 kHz enquanto que a RS92 só ocupa 4 kHz:
Por isso, não é qualquer receptor FM com largura de banda para voz que consegue receber a M10, que ocupa uma banda bem mais larga. O ideal nesse caso são os dongles como o FCD ou os RTL, que tem largura da banda de demodulação FM ajustável !
Links:
73 de Roland.
