Eine Kupplung für das Speakermike SMC-33(Kenwood) auf HFG ID-31E (ICOM)
Ein Video der Kupplung im Test auf YouTube

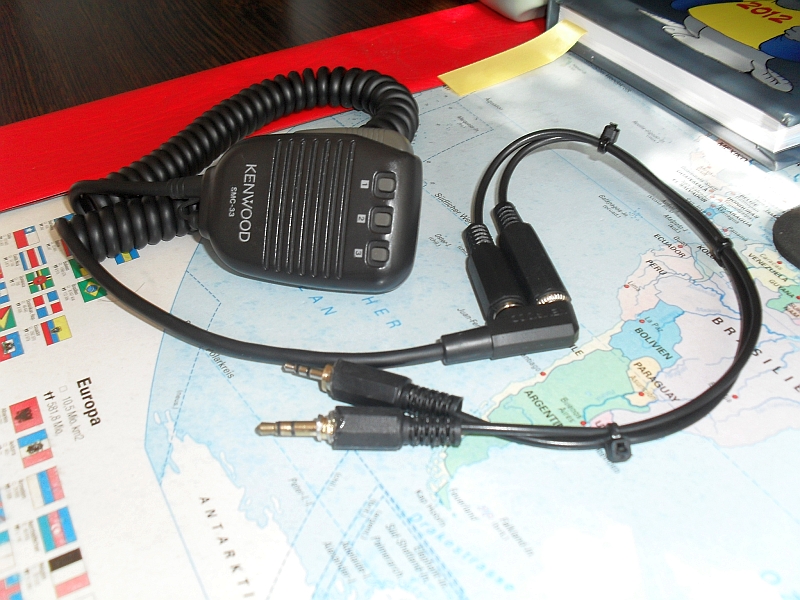

Die fertige Kupplung vom SMC-33 zum ID-31E
Man achte auf die beiden Klinkenstecker! Ich musste diese rundum abfeilen, damit diese in die Klinkenbuchsen des ID-31E passten

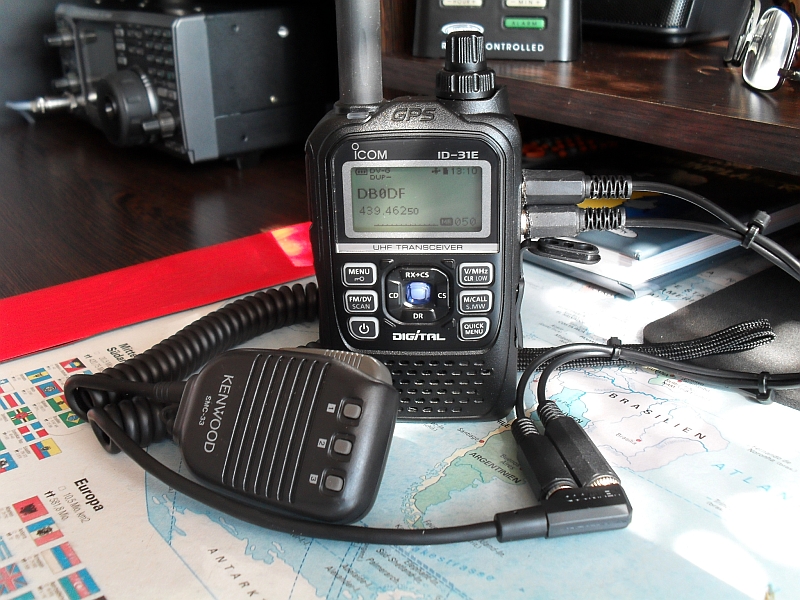

Die Verbindung zum SMC-33

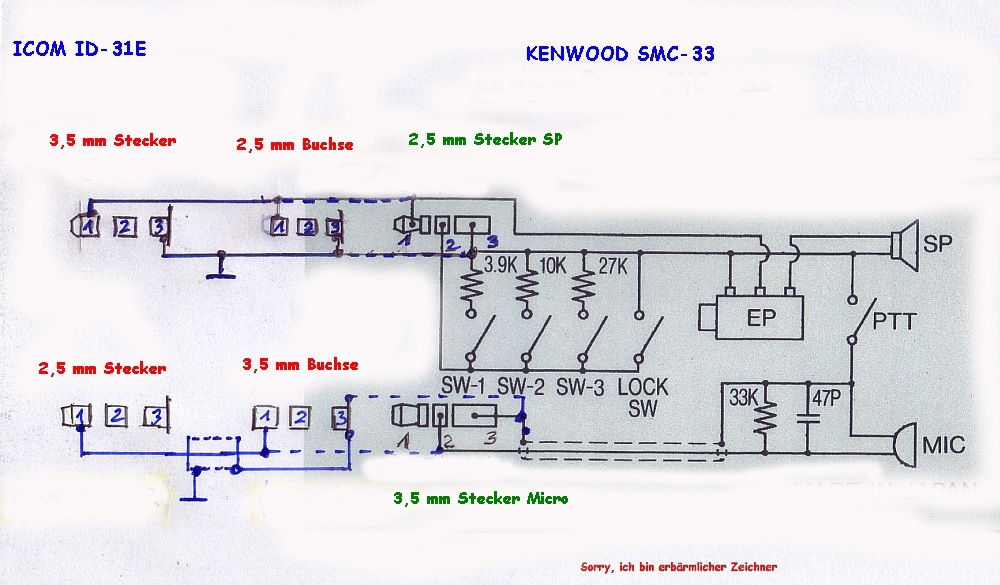

Der Schaltplan der Kupplung des SMC-33 auf das HFG ID-31E Bitte darauf achten, dass man die Masse am 2,5mm Klinkenstecker zum ID-31E nicht die Masse anlötet, sonst geht der ID-31E sofort auf Sendung, wenn man den Stecker in die Buchse steckt. Die Masse für die PTT holt sich die Mikrobuchse über die LS Buchse
