Problem mit dem Schaltnetzteil SEC-1223

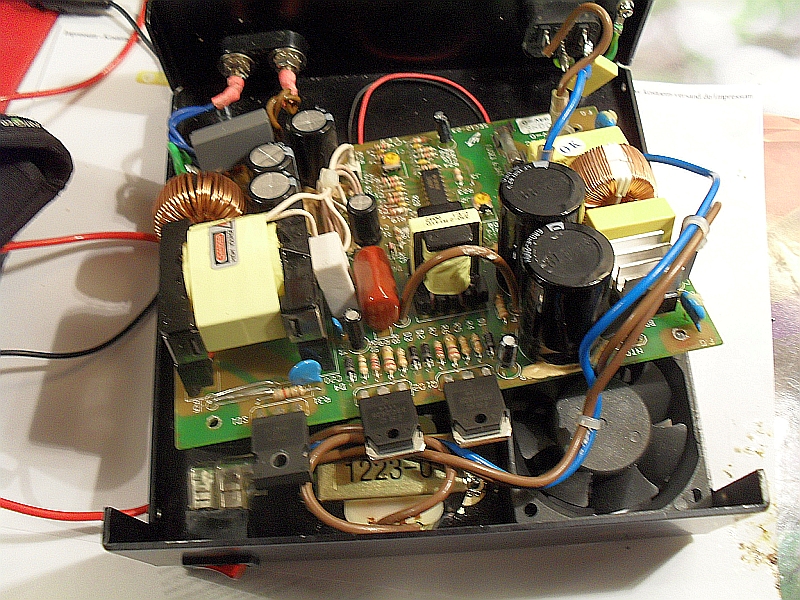

Das Schaltnetzteil SEC-1223 demontiert

Das Netzteil fiel unter großem Knall und Kurzschluß der Dauersicherung in der Wohnung aus

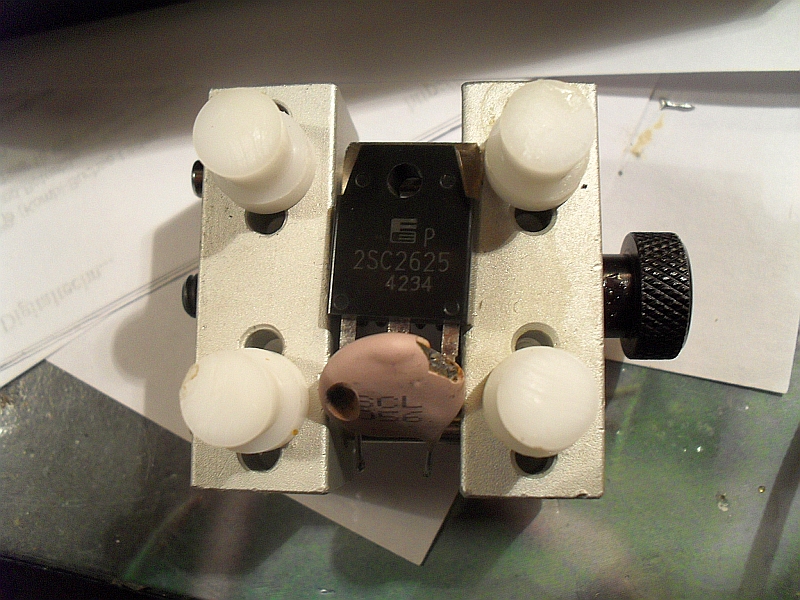

und so schauen die Übeltäter der Aktion aus. 2 mal 2SC2625 und der Varistor NTC 504

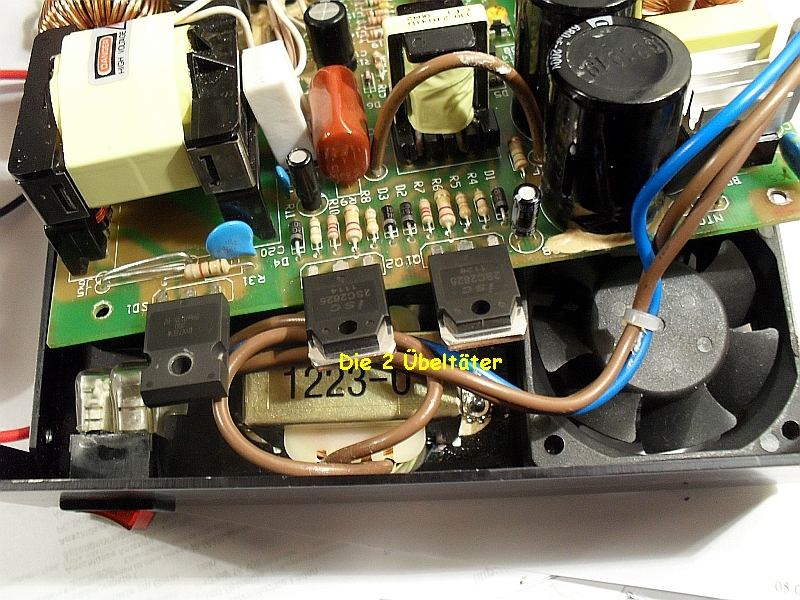

Die zwei Übeltäter aber schon ersetzt durch neue für zusammen 2,50€ + 0,50€ für den NTC

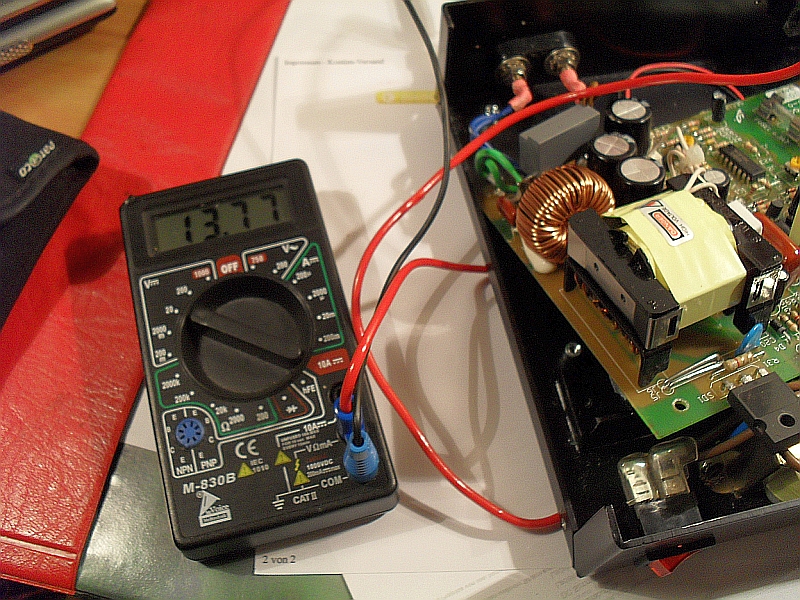

Der erste Test nach der Reparatur und die Spannung warmit 13,77V nur 30mV unter dem Normwert von 13,8V

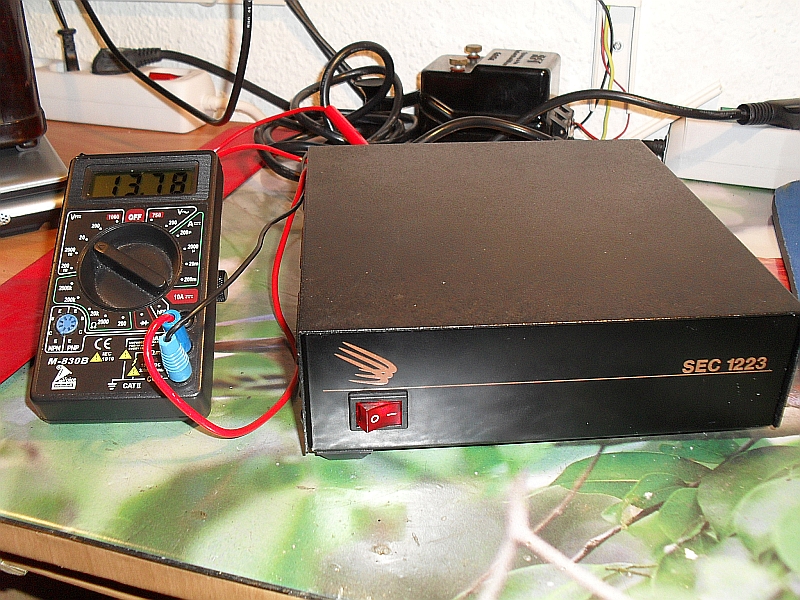

Das Netzteil wieder montiert und fertig für den Einsatz beim Fieldday oder woanders

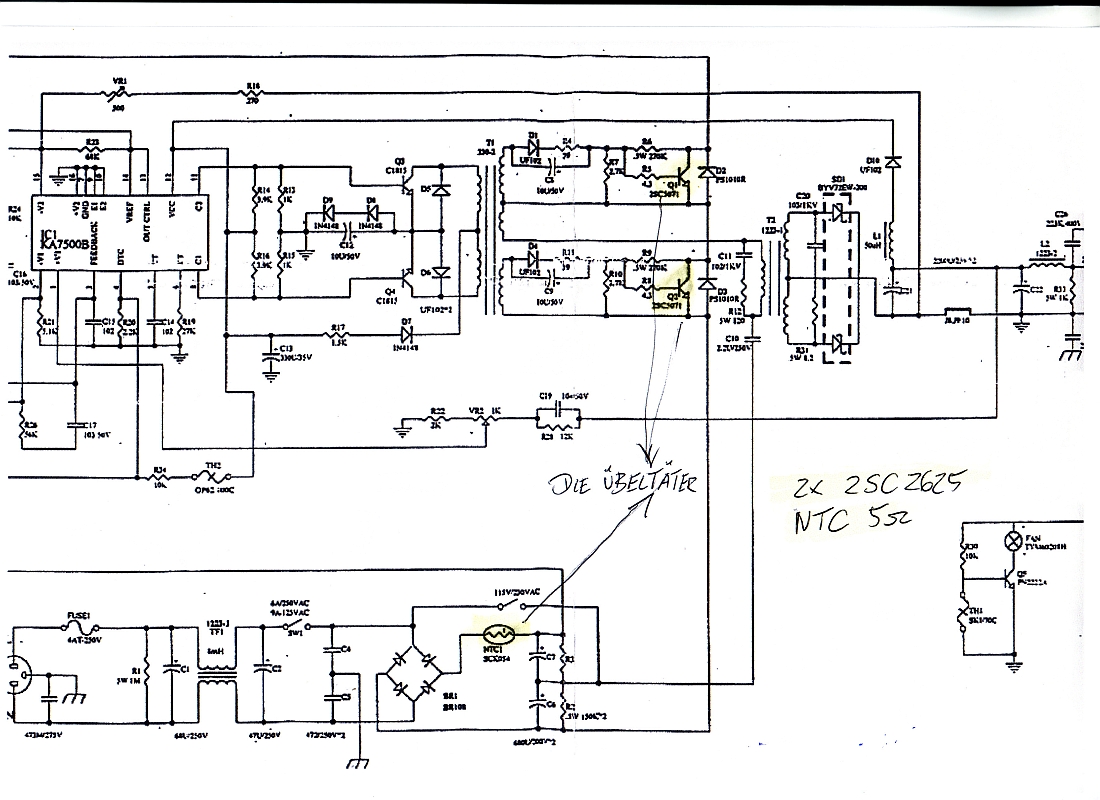

Der Schaltplan des Netzteil´s (Auszug)
