Der Langwellen-Converter von 10KHz - 200KHz
Der Längstwellen-Converter ist eine Eigenentwicklung in Zusammenarbeit mit DC7BW. Bestehend aus einem Quarzoszillator mit einer Frequenz von 30MHZ, einem Ringmischer der Firma ANZAC MD-108 sowie ein Breitbandverstärker der Firma HP Typ MSA-0885.
 |
Demo - Video vom Test des Langwellen-Converter´s
 |

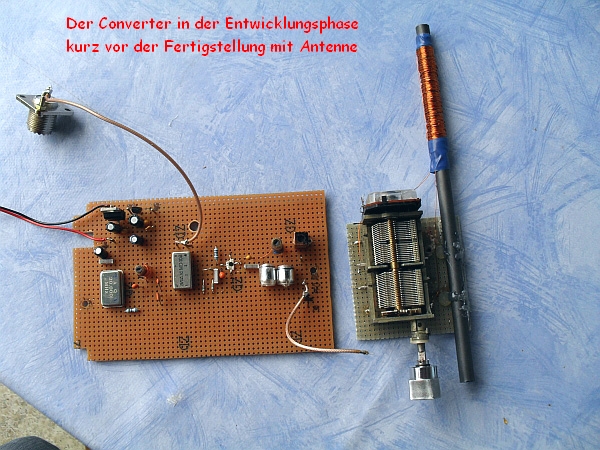

Der Langwellen - Converter in der Endphase des Aufbau`s mit der ersten Version der Ferritantenne
 |

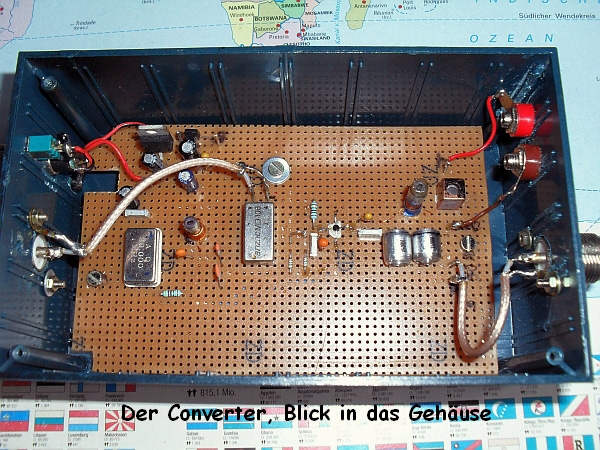

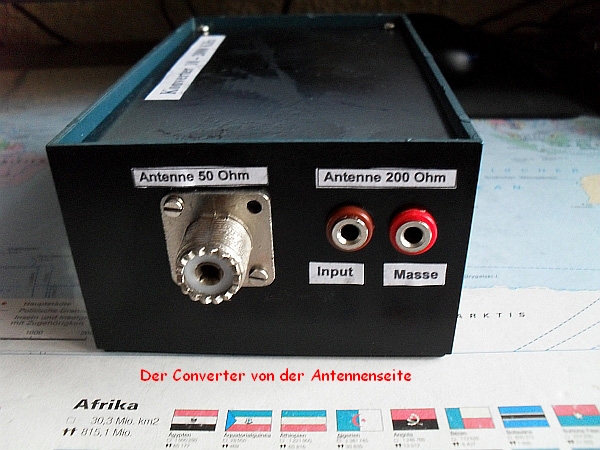

Der Converter im Gehäuse und Blick auf die Antennenseite
 |

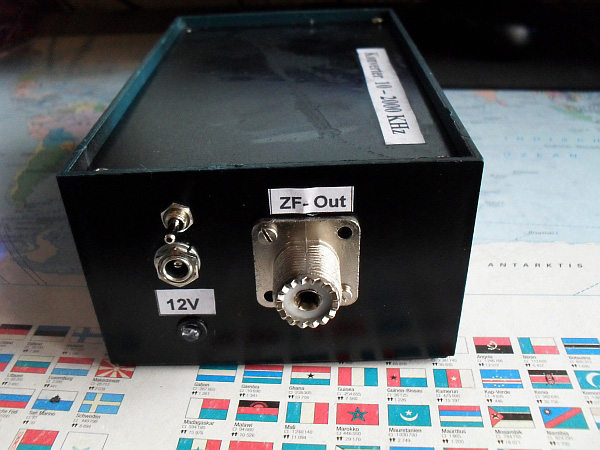

Der Converter im Gehäuse mit Blick auf den ZF-Ausgang und die Spannungsversorgungs-Buchse mit LED und Schalter
 |

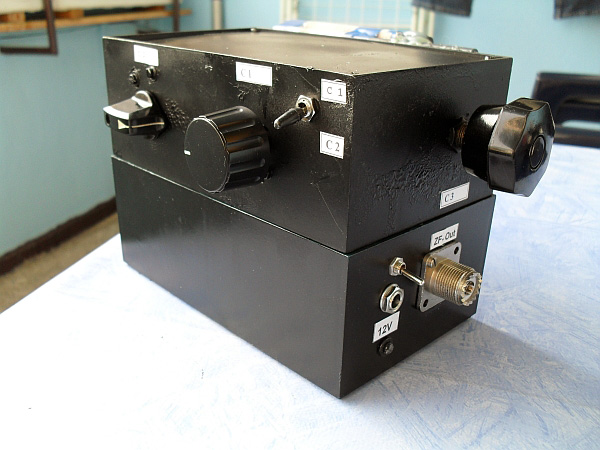

Der Converter mit Abstimmeinheit Frontseite und rechte Seitenansicht (unten der Converter und darüber die Abstimmeinheit mit Ferritantenne)
 |

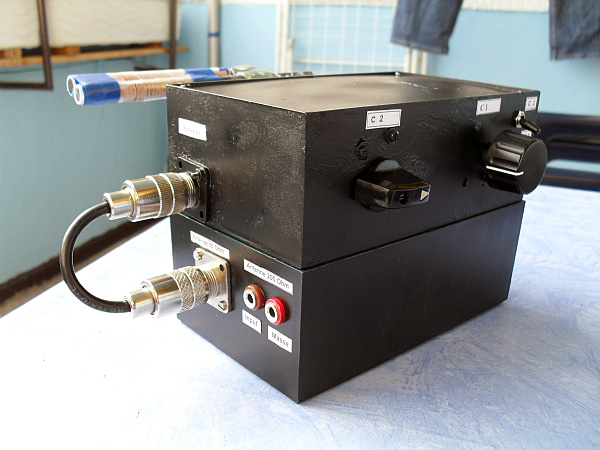

Der Converter mit Abstimmeinheit Frontseite und Blick auf linke Seitenansicht mit Antennenverbindung
 |

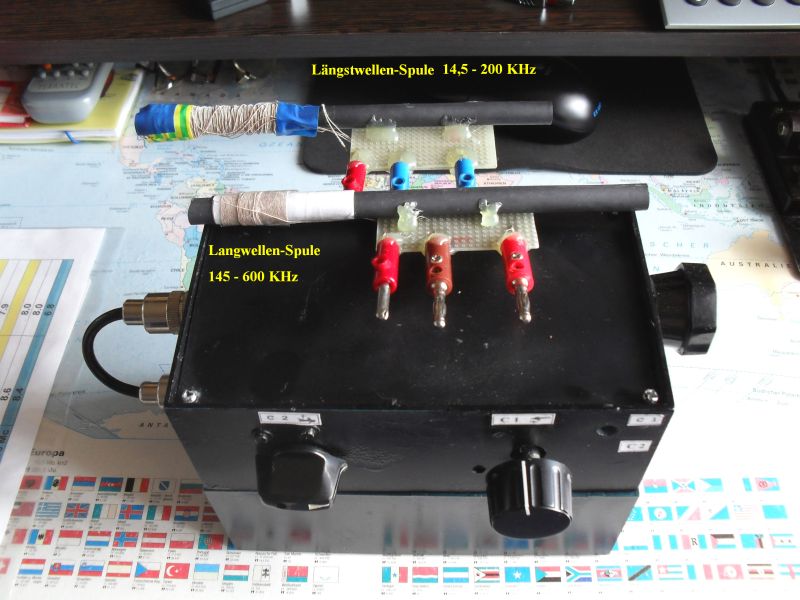

Die Ferritspulen für Längstwelle und Langwelle und die Abstimmeinheit
 |

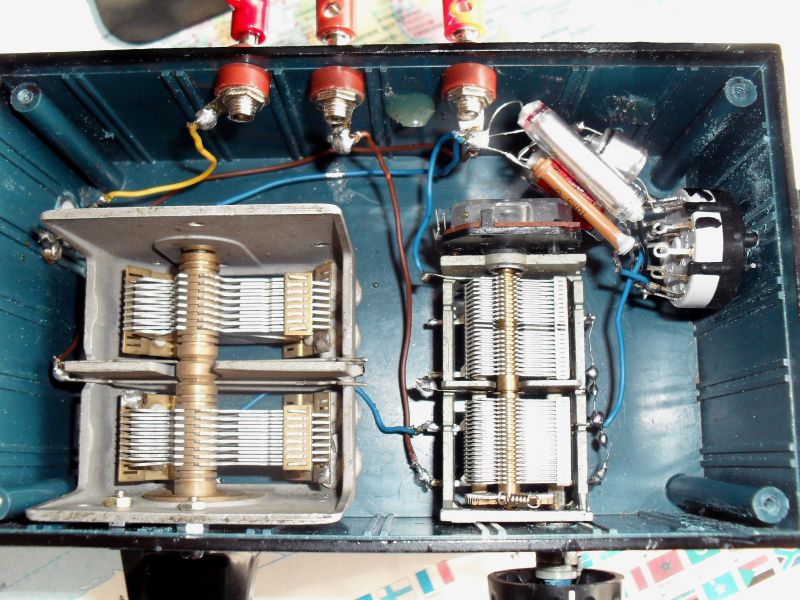

Absimmeinheit von Innen
 |

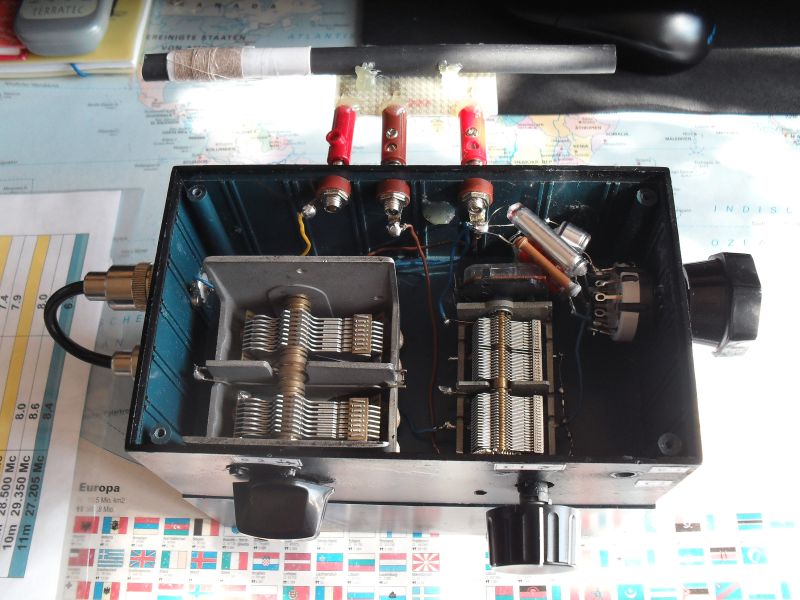

Der Ferritstab und die geöffnete Abstimmeinheit
 |

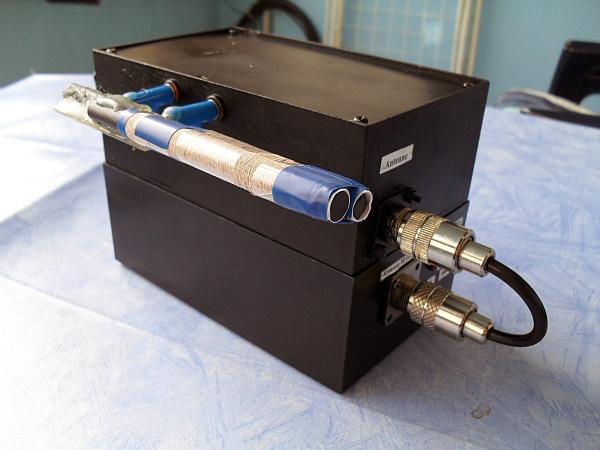

Die Converter-Rückseite mit Ferritantenne und rechter Seitenansicht
Bilder zum vergrößern anklicken !

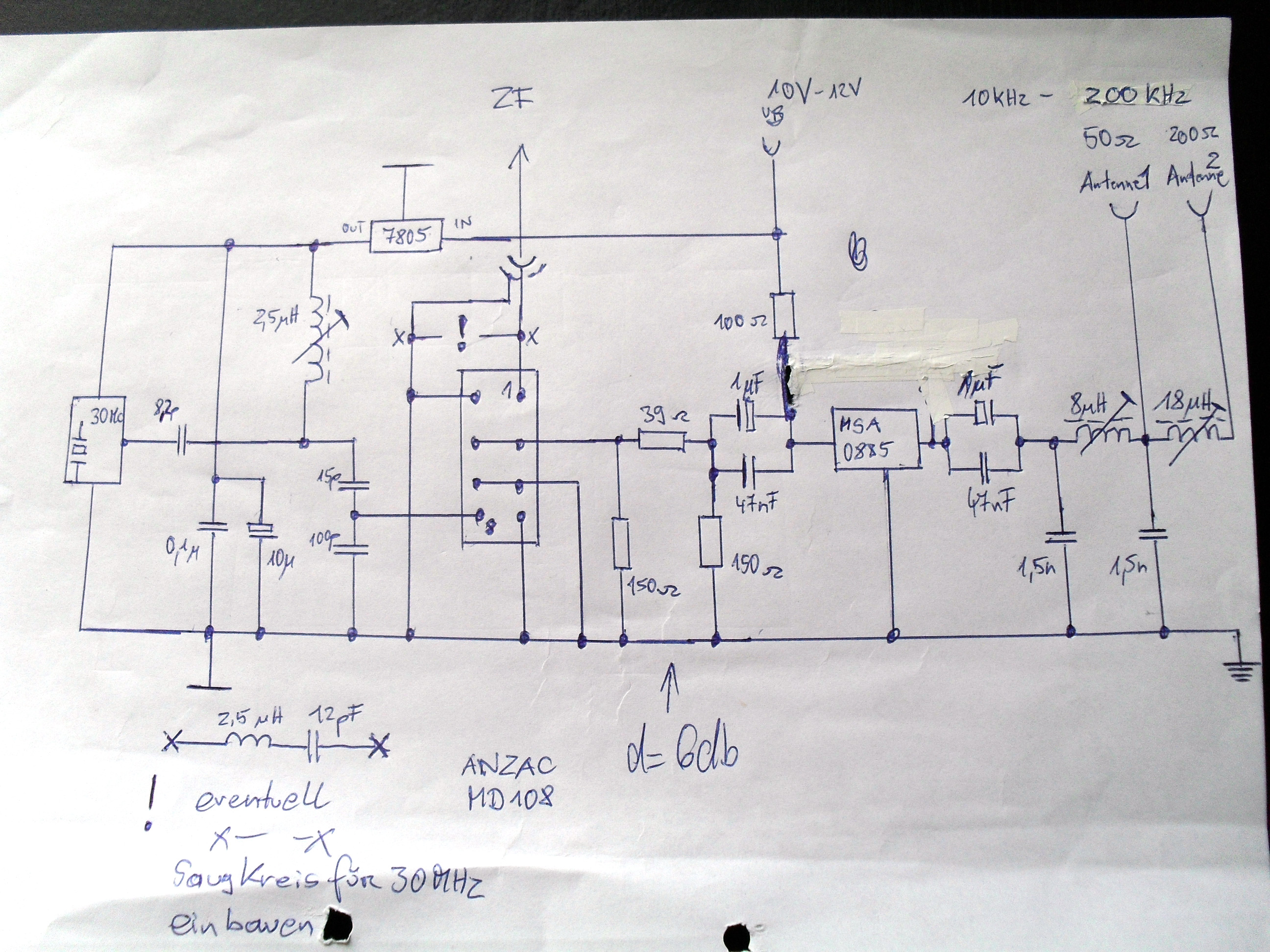

Der Schaltplan des Konverters

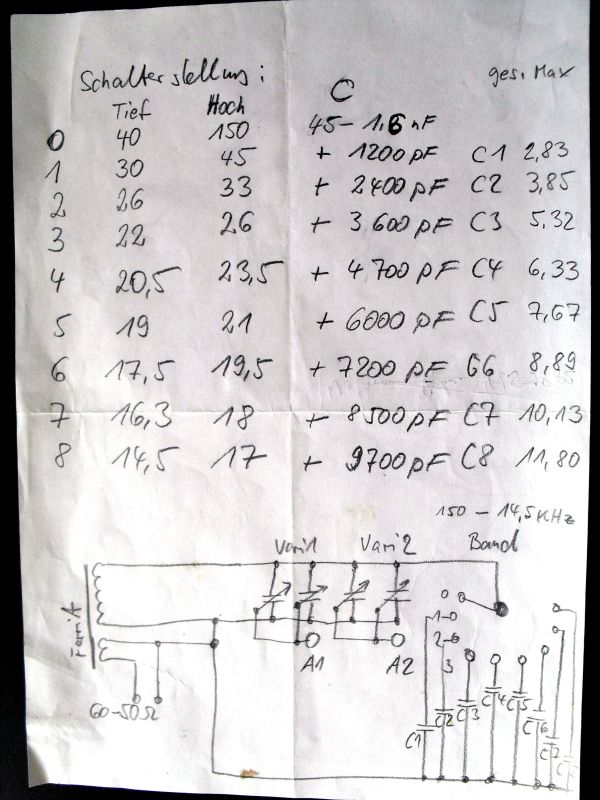

Das Schaltbild der Abstimmeinheit, ich bin kein guter techn. Zeichner

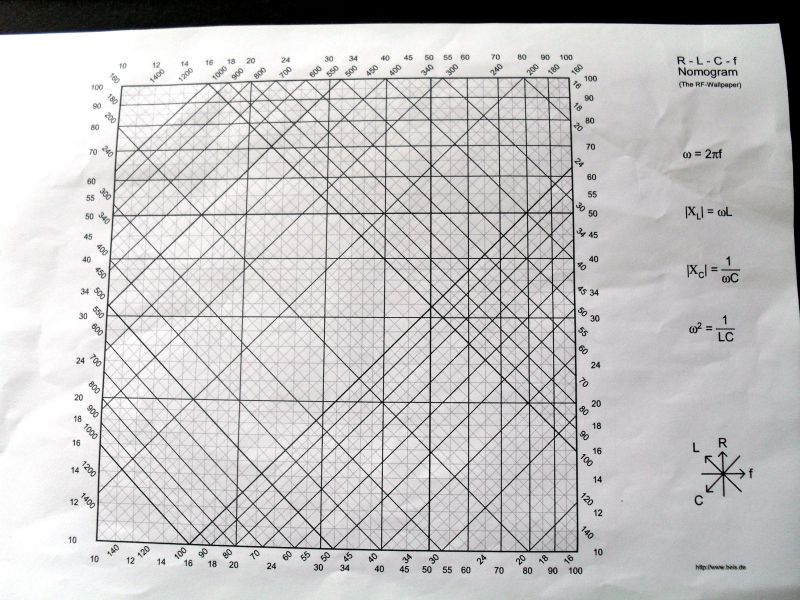

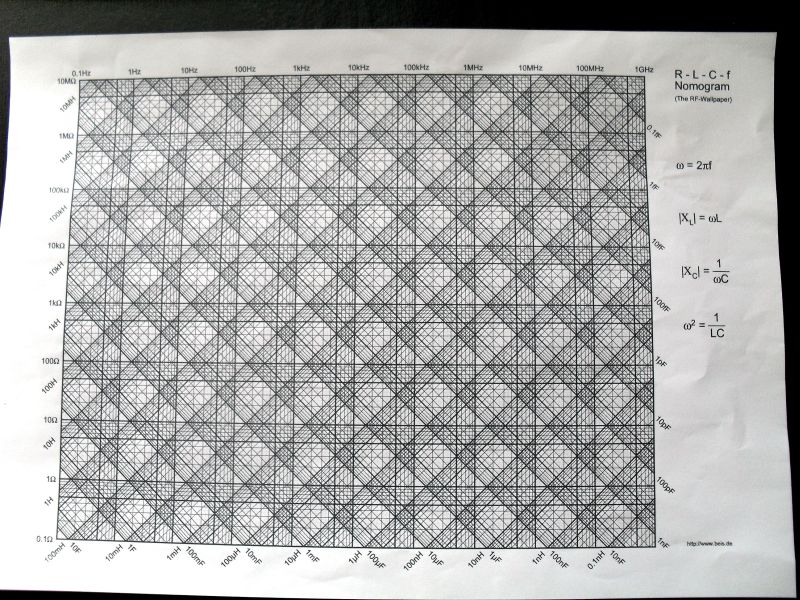

Die HF-Tapete von http://www.beis.de war mir bei der Schwingkreiberechnung sehr hilfreich

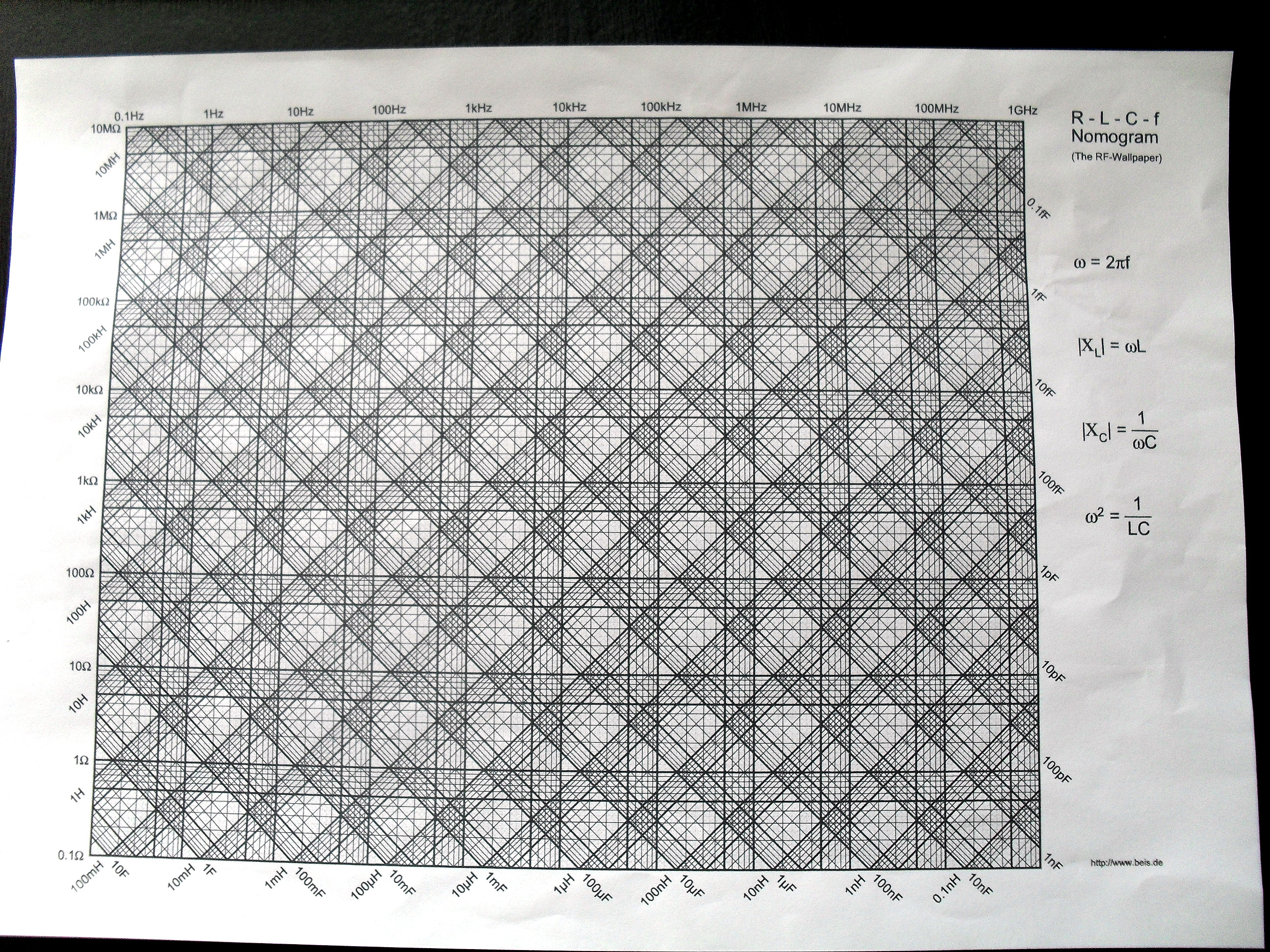

Noch einmal die HF-Tapete
