Ein "beat frequncy oscillator" BFO zur Demodulation von CW und SSB bei AM-Empfängern

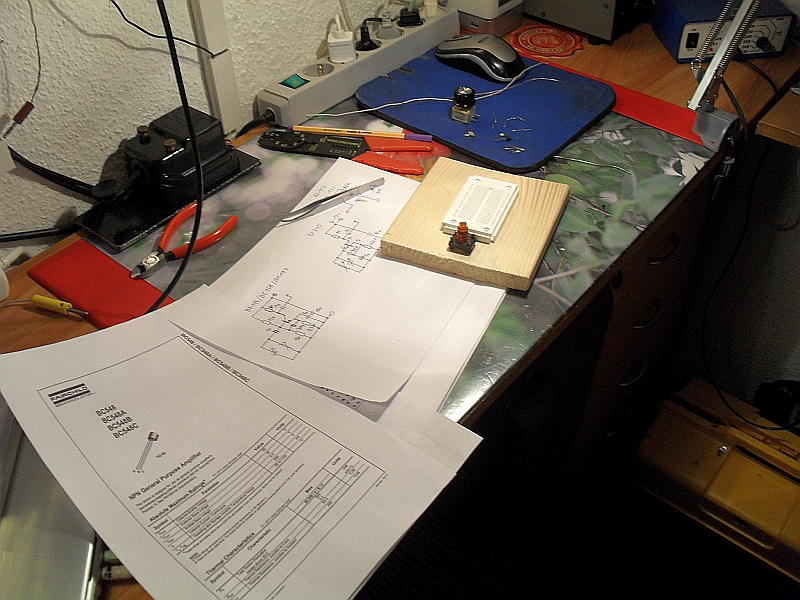

    • Der Beginn des Aufbau`s des BFO mit den benötigten Unterlagen

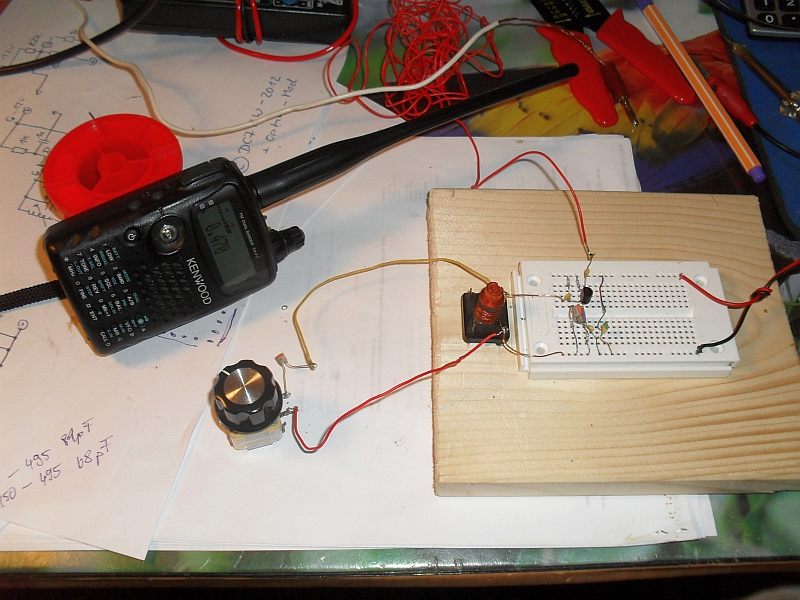

    Der Test des privisorischen Aufbau`s des BFO

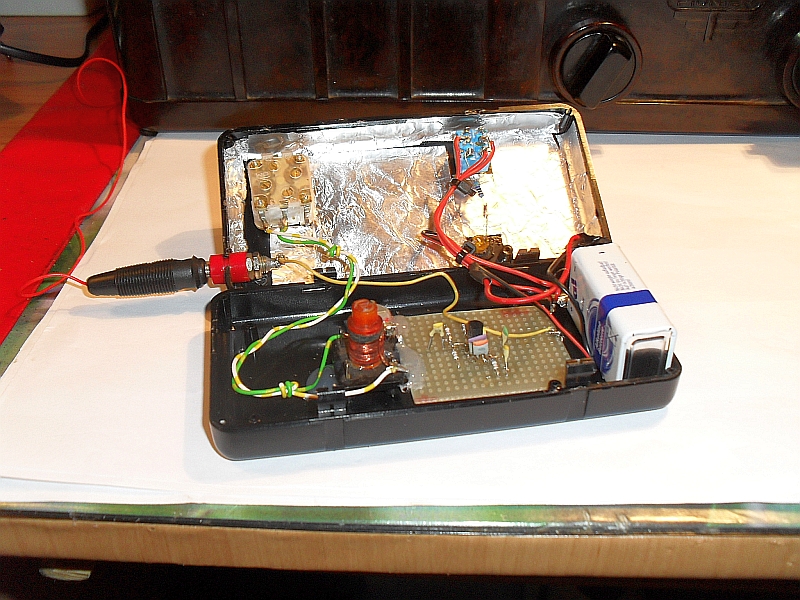

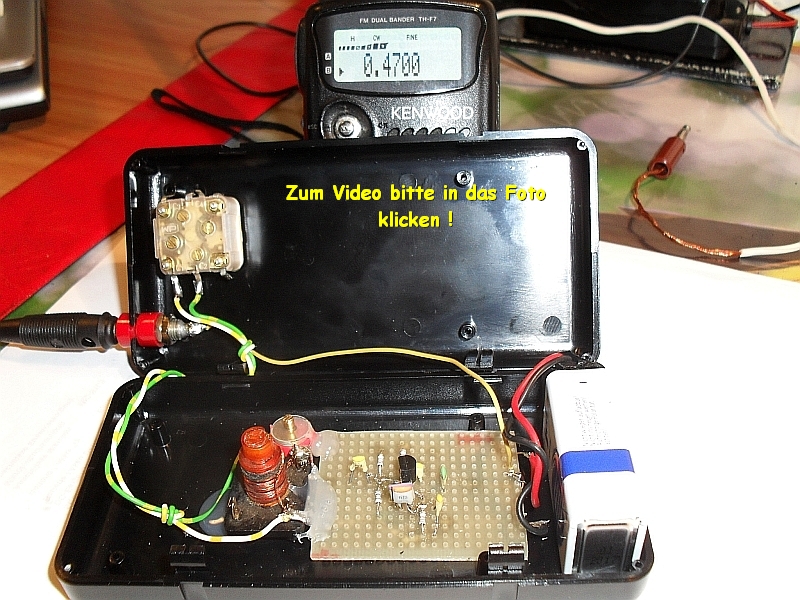

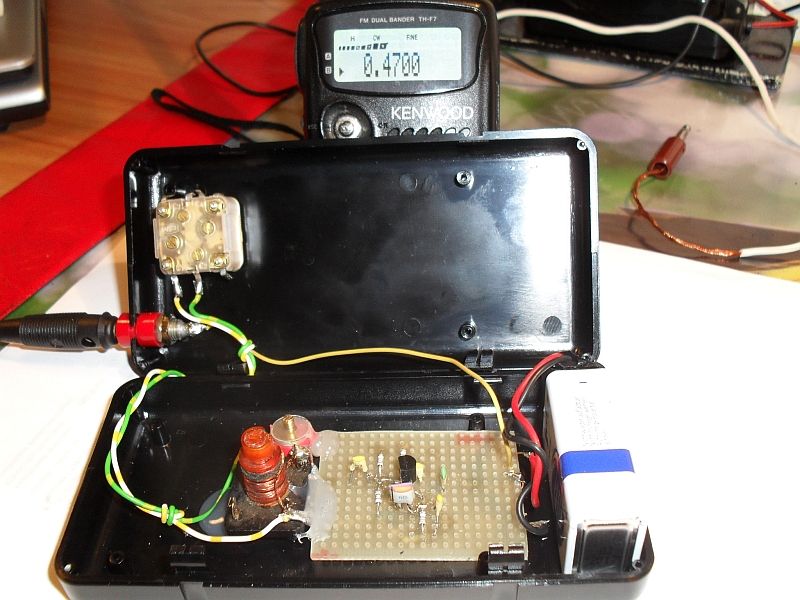

    Das geöffnete Gehäuse des fertigen 470KHz BFO

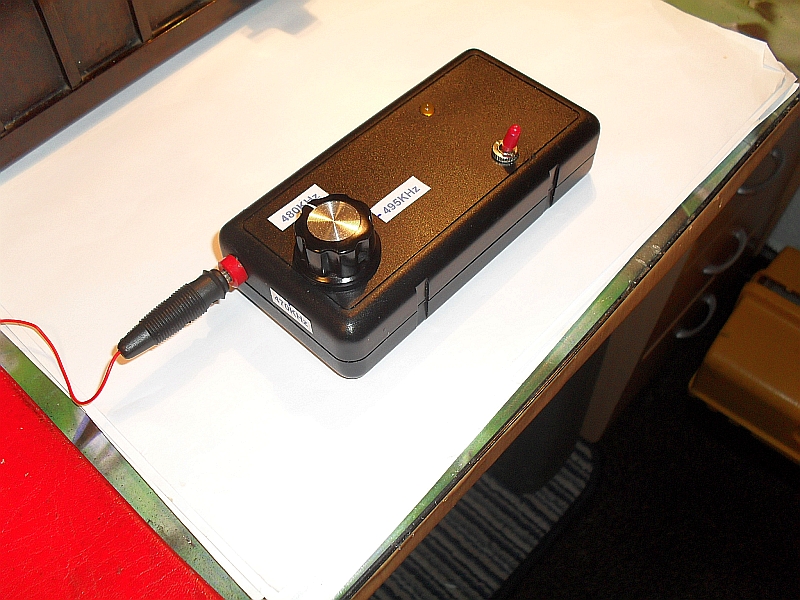

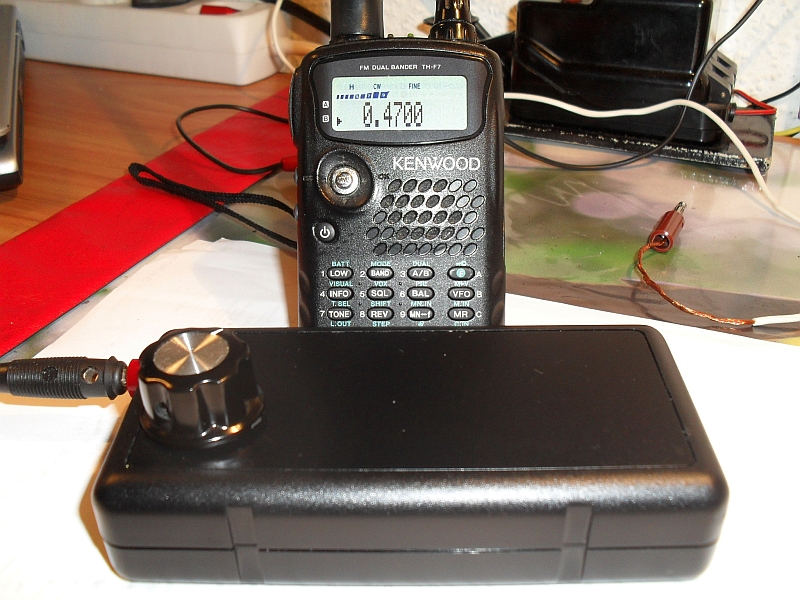

    Das fertige Gerät, bereit für den Einsatz!

    Um die Handkapazität zu minimieren habe ich das Gehäuse mit ALU-Folie ausgeklebt

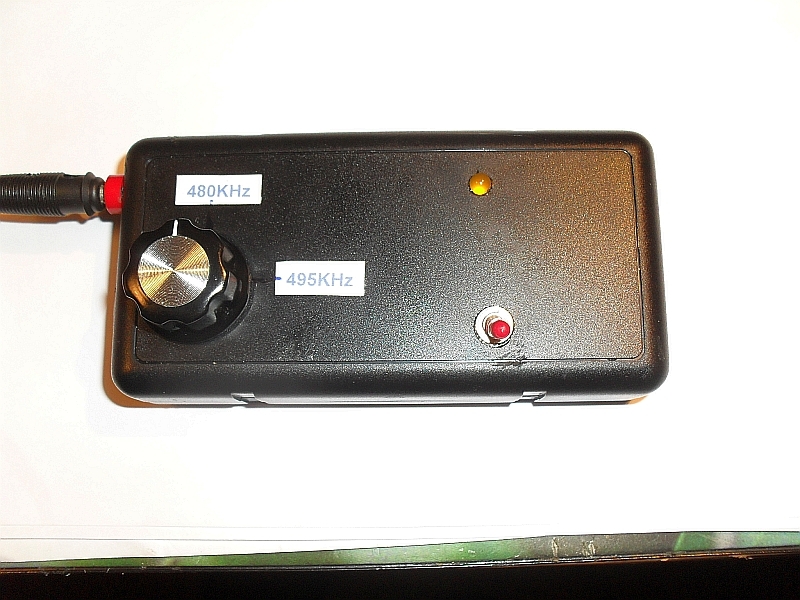

    Das fertige Gerät einen E/A Schalter und LED zu zur Betriebskontrolle

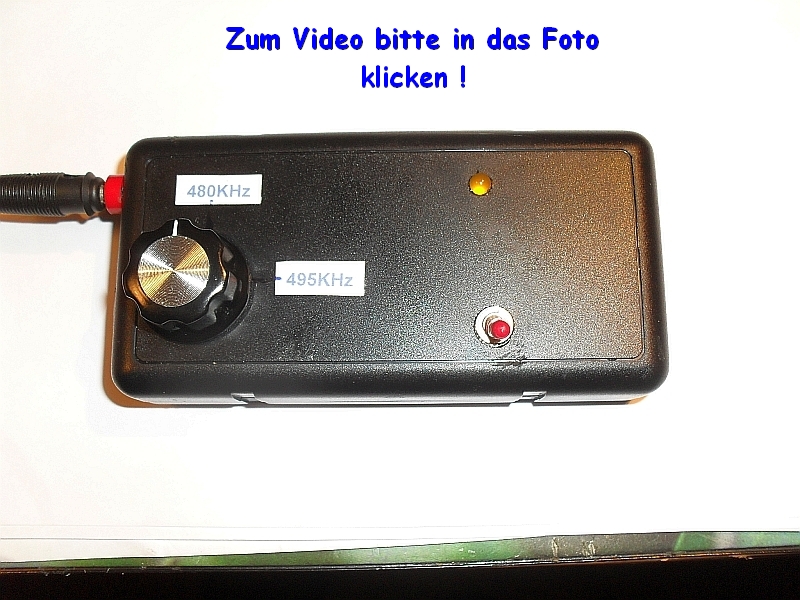

    Auch eine Frequenzskala habe ich zur besseren Orientierung angebracht

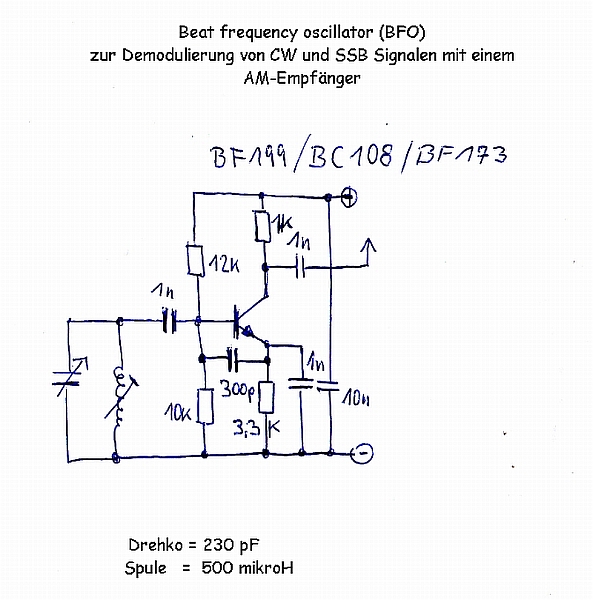

    Der Schaltplan des BFO, zwischen Drehko und Spule am heißen Ende noch einen Serienkondensator von 68pF zur Bandspreizung von 470KHz - 495KHz einfügen

    Viel Spaß beim Nachbauen und Experimentieren, wünscht Bernhard DL7BAC
