Simple PC TUNING with external USB and AUDIO jacks
Hi, I cherish the hope that my title says all.
The both of USB Jacks and the both of Panel Mount Stereo Jacks are assembling on a plastic dummy lid (from the 2nd floppy tray).
For the USB connections - here was not a trace of problems. On the PC Motherboard are two HEADER situated about down border of the board. On left, for the extra USB jacks and in the middle (termed as "AUDIO 1"), for the extra MIC / SPEAKER stereo jacks.
I define more accurately: my motherboard is K7SEM by ELITEGROUP (v3.0C) For other mobos - see the manual of your ownership.
The USB HEADER have two rows with accordingly pins, and here you must put the single mini-jacks from the end of each one connecting wires, in conforming to the instruction.
Each rows in USB HEADER looks in this order (fm L to R): Vcc, - D, + D, GND. The same order of connections is on the front views too - for each USB jack.
That was all for the digital part. Works fine and I am happy!
For the AUDIO part (especially microphones) we have some special feature, among other things the problem with the right connection by the piezoelectric microphones.
In this case pin1-MIC and pin3-MIC-P are connected in a body (internal, in the pink stereo plug).
CAUTION: Take care with the pin4 in AUDIO 1 HEADER (it is hot +5V supply!). Notice, in what manner, his left side lie only at 2.5 mm distance from pin2 - the GND!
Simply isolate pin4 with a small nylon tubing! This nearness is very dangerous - an ideal possibility for great damage for your PC (Power Supply Unit & Mother board)!

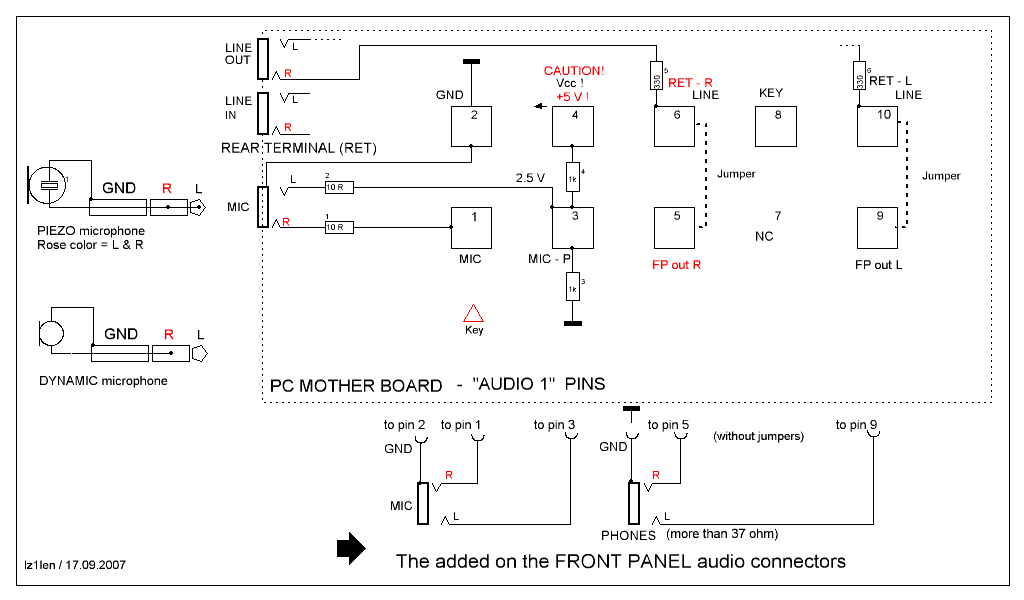

For more details about this problems see the diagram below.
Когато ме обхвана мерака да се "тюнинговам"(барабар Петко, с мъжете :), предела на мечтите ми беше, да си изкарам две гнезда(жакове), за включване на флеш-памети, направо на предната част на компютъра - както това е при белите хора. Досега, ползвах един USB-удължителен кабел, към който включвах / изключвах - или принтера, или флешката. Но, след като дойде и моето време да прогледна, направих необходимото свързване към изходите на дънната платка (JUSB 1 Extra USB Header - в ляво, около долния ръб на дъното) и сега вече нямам проблем с бързото обслужване на флешки.
Но удобствта разглезват и така ми се отвори нов мерак :).
Реших да разширя "технологичния пробив", като инсталирам до USB-тата и два стерео жака (за щекери (plugs) Ø 3.5 mm): за микрофона и слушалката, които ползвам при разговори по Скайп-а. Досега ползвах удължаващи кабели, включени отзад на компа, което е крайно неудобно.
Първият път, съвсем наивно направих свързването, съгласно инструкциите, но след като на няколко пъти от Скайп-а казаха, че нямам микрофон, разбрах, че тука има проблем, с който не съм се сблъсквал. Така се наложи да поразгледам свързването на дънната платка и нейните взаимоотношения с аудио-изходите отзад, които са обособени в една "черна кутия", която гръмко наричат REAR TERMINAL.
Така ми се наложи да открия велосипеда и след кратка схватка (продължила почти ден :), случаят блесна с цялата си ослепителна красота. Резултата от разследването виждате на приложената схема.
Като че ли най трудното, беше да нарисувам тази схема. Но мисля, че от нея добре може да се види и разбере концепцията на включването, когато се използват два различни типа микрофони - динамичните (директно включване) или най-често срещаните пиезоелектрични, за които се иска да бъдат захранени с + 2.5V през нискоомен делител на напрежение. Това именно става, върху pin3: той захранва пиезо-микрофона, а полученото върху него напрежение (чрез оня трик в розовия куплунг, където L и R са свързани заедно) се подава към същинския микрофонен вход, който е изведен на pin1.
Останалото, както казват, е мълчание. "Смотри картинку, слушай пластинку"
Допълнително съобщавам за това, че сега с лекота проверявам изправноста и нивàта, които дават пиезоелектричните микрофони.
А това става така: ръгате розовия куплунг(щекер/plug) в гнездото(жака) MIC (отпред), a на розовото MIC-гнездо (отзад), гледате (с помоща на допълнителен моно или стерео кабел, включен към МИЛИВОЛТМЕТЪР), какво се получава, когато изревете "гръмко А" пред любимия си микрофон.
Само съблюдавате, това да става след 10 ч. сутрин и извън времето от 14 до 16 часа след обед :) Нормално е, при тази постановка да получавате звуково напрежение над 30 mV.
Забележка: почти същото става и с други букви, ама аз тази, най си я обичам.
Забележка 2: Първата част на настоящия материал е на ангелски . Не, защото го знам. А защото сигурно дължа нещо и на хоста, който ми е дал подслон (www.qsl.net, Laurel, Delaware, USA) и затова се опитвам някак да се подмажа.
Освен това, надявам се и вие да сте достатъчно отракани за да разберете, какво съм искал да кажа в началото - нивото на моя английски е компютърно-елементарно.
Повод да се надявам на това, черпя от един много хубав и верен руски анекдот:
" На оживен площад в Москва, двама души оживено разговарят а към тях напрегнато надава ухо трети. По едно време, третият, който се оказва кореняк, не се стърпява и се намесва:
- Извинете. Виждам, че не сте руснаци. Чувам, че разговаряте на руски. Виждам също, че се разбирате отлично. Но защо аз нищо не можах да разбера, можете ли ТОВА, да ми обясните?"
Убеден съм, че такива ситуации се случват по милион пъти в минута - по целия свят, на всички езици. В този план, достатъчно богат е и моя личен опит, вие сигурно, също сте го преживявали :).
- Така, че опитайте да ме прочетете на крилете на този феномен - от началото до края, още един път! Вътре има полезни неща.
- Hello dude, enjoy twice now!
lz1len / 20.09.2007 / eof
